2РМ27 гайка экранированная

Гайка 2РМ27 «Э» (экран‑гайка, 2РМ27..Э ЭКРАН ГАЙКА) — это вспомогательная деталь цилиндрического низкочастотного разъёма семейства 2РМ, предназначенная для монтажа на экранированный кабель. Она используется совместно с патрубком (кожухом) и кабельным разъёмом 2РМ с условным размером корпуса 27.

Назначение и конструкция

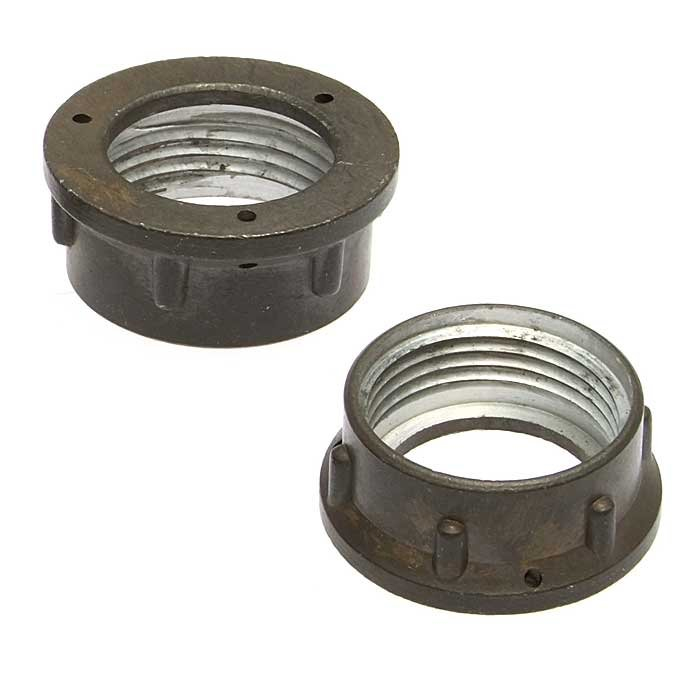

Экран‑гайка обеспечивает механическое крепление кабельного ввода и удерживает кабельный экран (оплётку) на стыке с разъёмом, улучшая электромагнитную совместимость соединения. Она выполнена в виде металлической гайки с внутренней резьбой, которая накручивается на резьбовую часть патрубка или корпуса разъёма, прижимая к нему экран кабеля.

Область применения

Такую гайку применяют в кабельных разъёмах 2РМ (2РМ27КПЭ, 2РМ27БПЭ и т.п.) для подключения экранированных кабелей в электрических цепях постоянного и переменного тока, в том числе во внутреннем монтаже электронной аппаратуры.
Особенно востребована в промышленной электронике, телемеханике и других устройствах, где важна защита сигнальных линий от внешних наводок благодаря качественному экранированию.
