2РМ24КУЭ19Г1В1

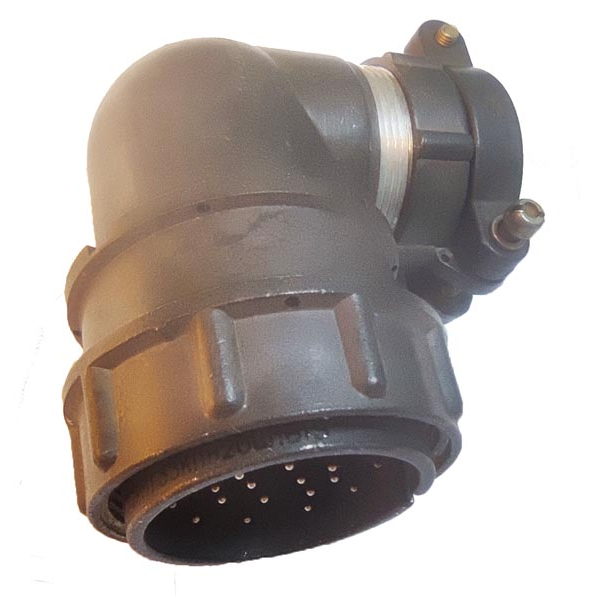

2РМ24КУЭ19Г1В1 — это кабельная розетка серии 2РМ: цилиндрический низкочастотный соединитель с резьбовой фиксацией, рассчитанный на работу в цепях постоянного и переменного тока до 3 МГц. Это угловая экранированная версия для кабеля, обычно с серебряным покрытием контактов и применением в радиоэлектронной аппаратуре.

Что означает обозначение

• 2РМ — серия соединителей.

• 24 — типоразмер корпуса.

• К — кабельная часть.

• У — угловой патрубок.

• Э — для экранированного кабеля.

• 19 — число контактов.

• Г1 — конструктивное исполнение.

• В1 — вариант контактов и покрытия по исполнению серии.

Основные особенности

Соединитель негерметичный, предназначен для объемного монтажа и резьбового сочленения. В описаниях также указывается, что он подходит для соединения и разъединения электрических цепей при напряжении до 560 или 700 В в зависимости от типономинала.
Контакты покрываются серебром, а сама конструкция рассчитана на работу с экранированным кабелем.

Где применяется

Такой разъем используют в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Он подходит для случаев, где нужны надежное соединение, экранирование и устойчивость к внешним воздействиям, а также обычное резьбовое крепление.

Полезные характеристики

По доступным описаниям для серии 2РМ указывают сопротивление контакта до единиц мОм, сопротивление изоляции не менее 1000 МОм, рабочий диапазон температур примерно от -60 до +100 °C и стойкость к вибрации, ударам и смене температур.
Для конкретного исполнения 2РМ24КУЭ19Г1В1 часто отдельно отмечают токовую нагрузку на одиночный контакт 5 А.
