2РМ24КПН19Ш1В1

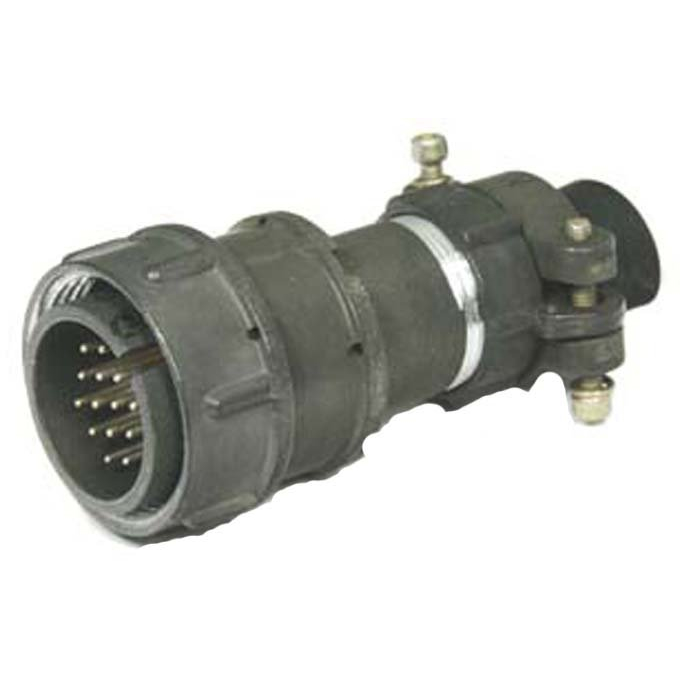

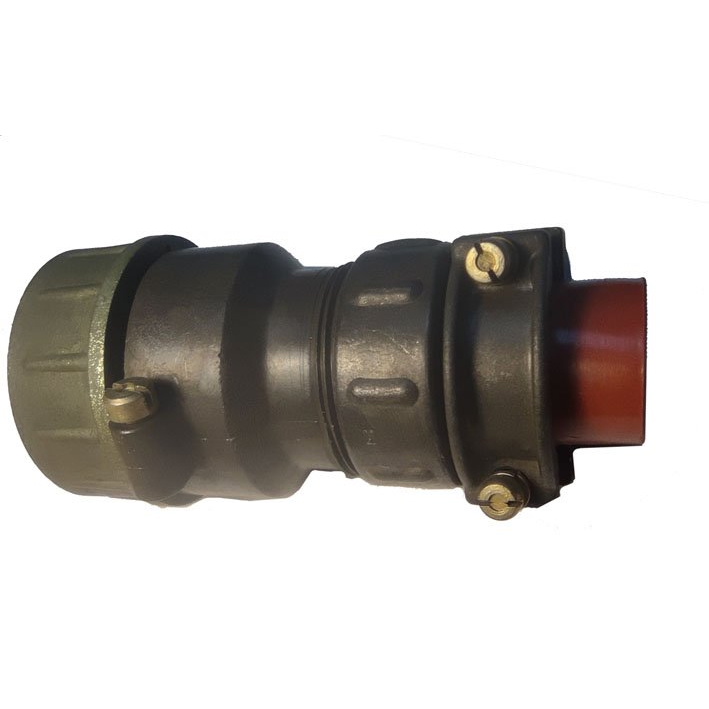

2РМ24КПН19Ш1В1 — это кабельная вилка из серии 2РМ, цилиндрический низкочастотный негерметичный соединитель общего назначения для радиоэлектронной и радиотехнической аппаратуры.

Основные признаки

• Количество контактов: 19.

• Диаметр контактов: 1 мм.

• Вид корпуса: кабельный.

• Вид патрубка: прямой, для неэкранированного кабеля.

• Номер сочетания контактов: 1.

Технические характеристики

• Максимальное рабочее напряжение: до 560 В.

• Ток на одиночный контакт: обычно указывается 5 А.

• Суммарная токовая нагрузка на соединитель: до 80 А.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 1000 МОм, а в некоторых источниках указывается до 5000 МОм в нормальных условиях.

• Рабочая температура: от -60 до +100 °C.

Применение и особенности

Соединитель рассчитан на работу в электрических цепях постоянного тока и переменного тока частотой до 3 МГц.
У него резьбовое сочленение, а контактные поверхности могут иметь покрытие из серебра или золота.
Также встречается указание на извлекаемый контакт и климатическое исполнение В или УХЛ, в зависимости от источника.

Надежность

Для этого соединителя обычно указывают минимальную наработку 1000–5000 часов, число сочленений/расчленений 500 и срок сохраняемости до 25 лет.
То есть это не бытовой разъем, а изделие для достаточно жестких условий эксплуатации.
