2РМ24КПН19Ш1А1

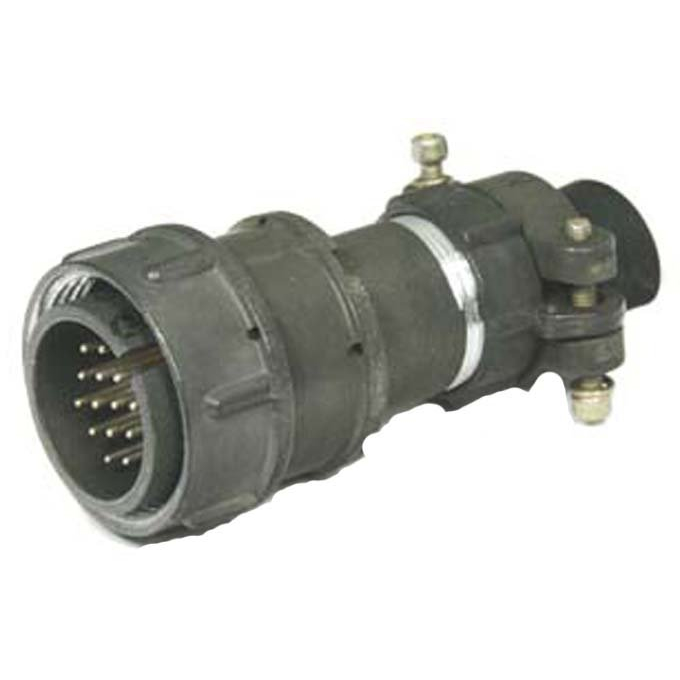

2РМ24КПН19Ш1А1 — это цилиндрический кабельный разъём серии 2РМ (вилка) с 19 контактами, рассчитанный на монтаж с пайкой на кабель и эксплуатацию в широком диапазоне температур; предназначен для электрических соединений в стационарной и подвижной аппаратуре.

Описание и назначение

• Серия: 2РМ — цилиндрические разъёмы общего назначения; корпус кабельный (вилка).

• Назначение: выполняет коммутацию электрических цепей постоянного и переменного тока в аппаратуре связи, измерениях и промышленной электронике.

Механические и конструктивные характеристики

• Количество контактов: 19; форма контактов — прямые.

• Диаметр посадочного отверстия (панельный размер): около 24 мм; диаметр контактов примерно 1 мм.

• Корпус: металлический, с прямым патрубком для кабеля (кабельный вариант).

Электрические и температурные параметры

• Номинальное рабочее напряжение: около 560 В; предельное (максимальное) напряжение — до ~700 В.

• Рабочая температура: примерно от −60 °C до +100 °C.

Контакты и покрытие

• Контакты обычно доступны с покрытием золотом или серебром в зависимости от исполнения; монтаж контактов — пайка (объёмный монтаж).

• Для некоторых партий или модификаций указывают содержание драгоценных металлов (например, золото ≈ 0,08237 г), что важно при утилизации и переработке.

Монтаж и исполнения

• Способ монтажа: кабельный (пайка на кабель).

• Существуют вариации и модификации (например, с другим покрытием контактов или исполнением корпуса), иногда обозначаемые дополнительными буквами в артикулах.

Пример применения

• Подключение кабельных жгутов в промышленной электронике, электромашинах, телекоммуникационном оборудовании и лабораторных системах, где требуются надёжные многоконтактные соединения в жёстких климатических условиях.
