2РМ24КПН19Г1В1

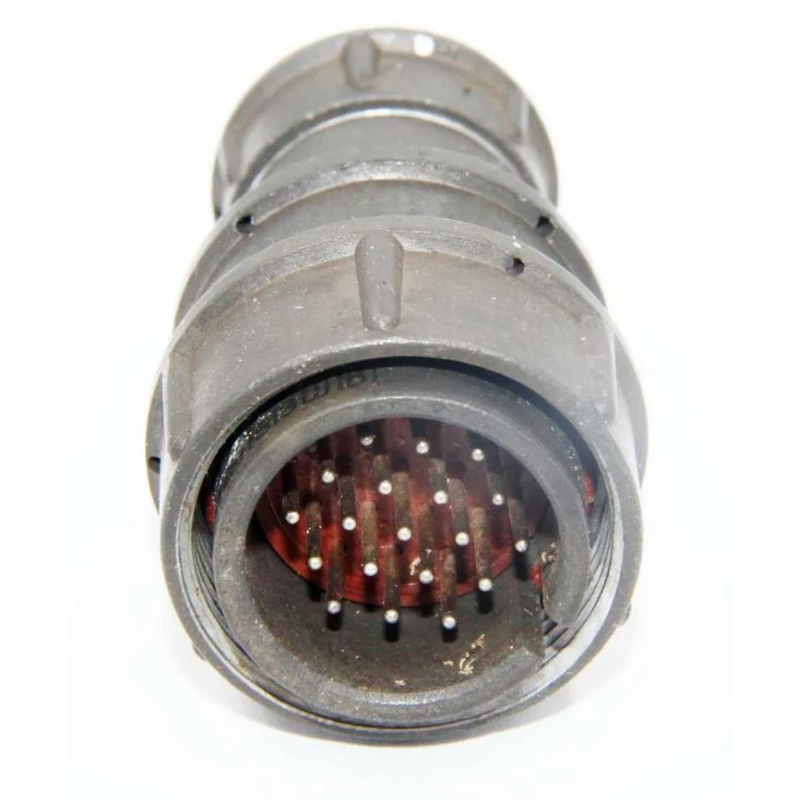

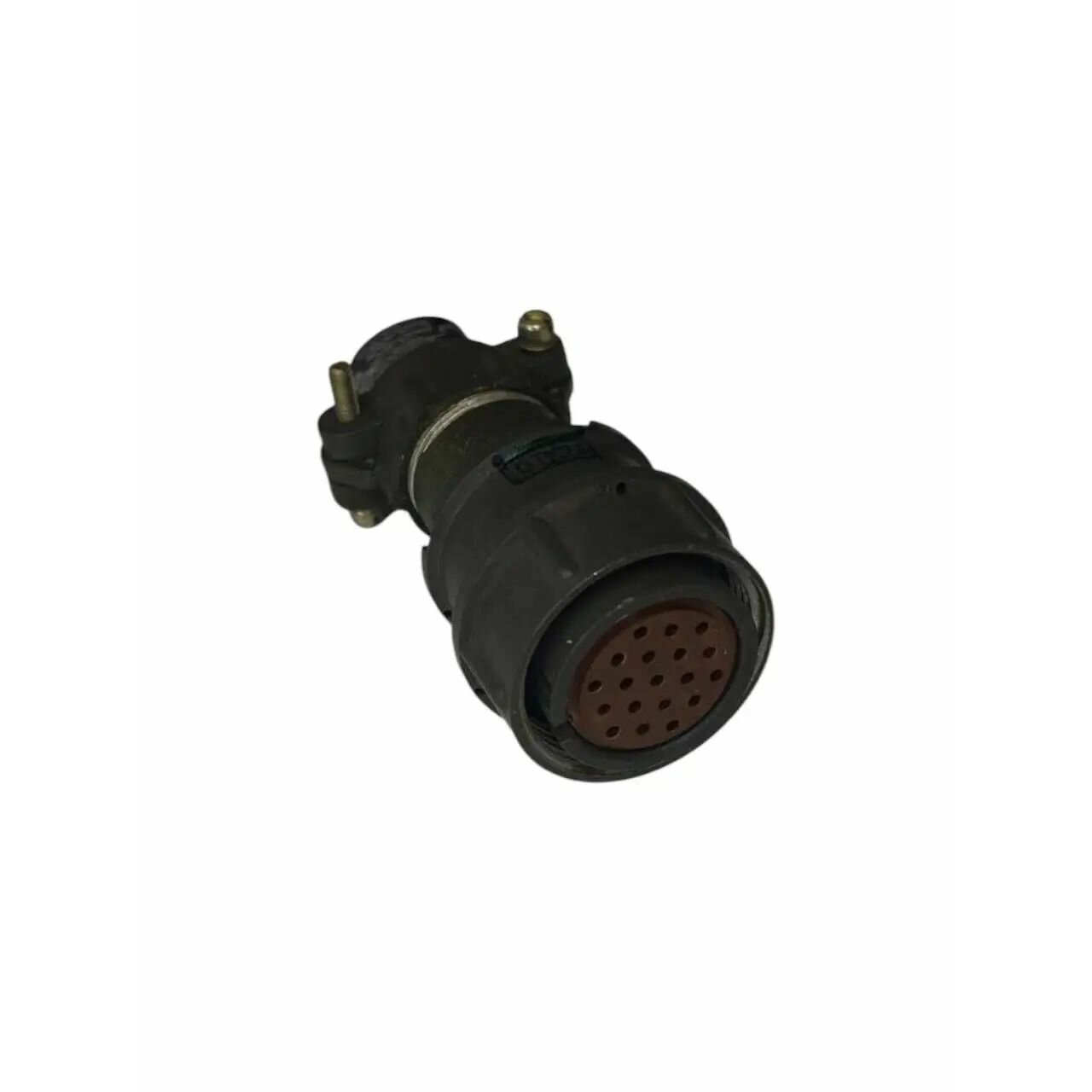

2РМ24КПН19Г1В1 — это цилиндрический электрический кабельный разъём серии 2РМ, обычно применяемый в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Он негерметичный, с резьбовым сочленением, рассчитан на работу в цепях постоянного и переменного тока.

Основные параметры

• Тип корпуса: кабельный, с прямым патрубком для неэкранированного кабеля.

• Условный размер: 24.

• Количество контактов: 19.

• Диаметр контактов: 1 мм.

• Максимальное рабочее напряжение: 560 В, в некоторых источниках указывается до 700 В для этой серии/исполнения.

• Токовая нагрузка на один контакт: около 5 А.

• Суммарный ток на соединитель: до 80 А.

Эксплуатационные свойства

Разъём рассчитан на широкий диапазон условий эксплуатации: от -60 до +100 °C. Сопротивление изоляции указывается не менее 1000 МОм, а сопротивление контактов — около 5 мОм.

Конструкция и применение

У этой модели контакты извлекаемые, а покрытие контактов обычно серебряное или золочёное в зависимости от исполнения. Разъём используют там, где нужно надёжное многократное соединение проводов и блоков аппаратуры, особенно в промышленной и приборной электронике. Ресурс по сочленениям обычно составляет около 500 циклов.

Что важно знать

Маркировка в названии расшифровывается как серия 2РМ, размер 24, кабельное исполнение, прямая форма патрубка, гайка под неэкранированный кабель, 19 контактов и 1-е сочетание контактов. Если нужно, я могу ещё расшифровать маркировку по символам и объяснить, чем этот разъём отличается от других вариантов серии 2РМ.
