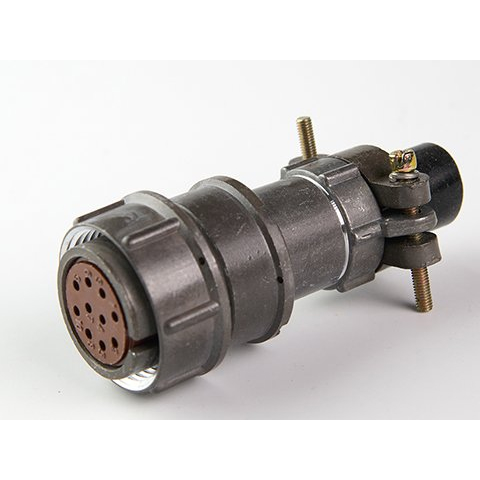

2РМ24КПЭ(Н) корпус

2РМ24КПЭ(Н) — это цилиндрический низкочастотный разъём серии 2РМ для цепей постоянного и переменного тока, где буквы в обозначении указывают на конструктивное исполнение корпуса и кабельного ввода. Серия 2РМ рассчитана на резьбовое сочленение, одношпоночную поляризацию корпусов и применение в неагрессивных условиях, а в сочленённом состоянии обеспечивает защиту контактов и мест присоединения проводов.

Что означает обозначение

Обозначение 2РМ24КПЭ(Н) читается по частям так: 2РМ — серия, 24 — посадочный диаметр корпуса, К — кабельное исполнение, П — прямая форма кожуха, Э(Н) — вид концевой гайки для экранированного или неэкранированного кабеля. В этой системе также отдельно задаются число контактов, их тип и покрытие, поэтому конкретная модификация может отличаться по контактной группе.

Конструкция и назначение

Корпус у таких соединителей металлический, а сам разъём состоит из корпуса, изолятора и контактов. Кабельная часть может иметь прямой или угловой патрубок, а соединение с ответной частью выполняется резьбовой гайкой. Такие разъёмы применяют там, где важны надёжность, механическая прочность и стабильный электрический контакт.promelec+1

Основные свойства

Для серии 2РМ указываются рабочие напряжения до 700 В для всей серии, а для конкретных исполнений часто приводят значение 560 В. В технических данных встречаются диапазоны рабочих температур примерно от -60 до 100 °C, а также высокая стойкость к вибрации, ударам и перепадам условий эксплуатации. Контакты могут иметь серебряное или золотое покрытие, в зависимости от исполнения.promelec+2

Где обычно используют

2РМ24КПЭ(Н) ставят в приборах, аппаратуре управления, измерительных и промышленных устройствах, где нужен надёжный разъём с резьбовой фиксацией. Из-за экранированного или неэкранированного кабельного ввода такие соединители удобно применять в кабельных жгутах и на панельном монтаже.promelec+1
