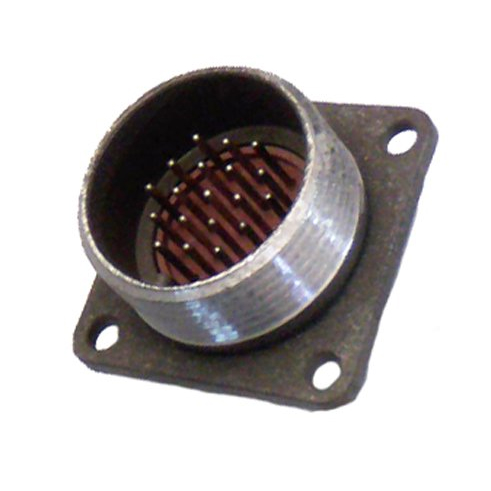

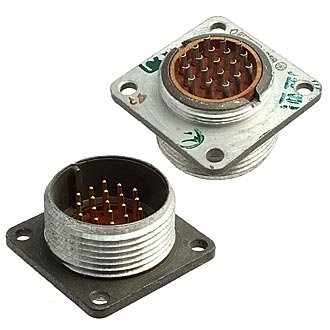

Разъём 2РМ24Б19Ш1А1: надёжное приборное соединение на 19 контактов

2РМ24Б19Ш1А1 — круглый многоконтактный электрический соединитель серии 2РМ, выполненный в виде блочной (приборной) вилки без патрубка. Модель применяется для разъёмного соединения электрических цепей внутри аппаратуры, шкафов управления, приборных систем, радиоэлектронного и промышленного оборудования.

Конструкция рассчитана на многократное сочленение с ответной частью и обеспечивает удобное подключение большого количества цепей в ограниченном пространстве. Для вилки 2РМ24Б19Ш1А1 применяется ответная кабельная розетка 2РМ24К19Г1А1 .

Расшифровка обозначения

Маркировка 2РМ24Б19Ш1А1 содержит ключевые сведения о конструктивном исполнении разъёма:

Таким образом, 2РМ24Б19Ш1А1 представляет собой приборную вилку с 19 одинаковыми контактами диаметром 1,0 мм, предназначенную для монтажа на панели или корпусе оборудования.

Технические особенности

Разъём относится к негерметичным соединителям климатического исполнения УХЛ. Он предназначен для цепей постоянного и переменного тока, включая сигналы с частотой до 3 МГц. Резьбовое сочленение обеспечивает устойчивую механическую фиксацию соединённой пары, а одношпоночная поляризация исключает неправильную ориентацию вилки и розетки при подключении.

Для исполнения 2РМ24Б19Ш1А1 характерны следующие параметры:

• Номинальное количество контактов — 19.

• Диаметр каждого контакта — 1,0 мм.

• Максимальное рабочее напряжение — до 560 В.

• Допустимый ток через один контакт — до 5 А.

• Суммарная токовая нагрузка — до 80 А.

• Рабочая частота электрических цепей — до 3 МГц.

• Сопротивление контакта — не более 0,005 Ом.

• Сопротивление изоляции при нормальных условиях — не менее 5000 МОм.

• Межконтактная ёмкость — не более 6 пФ.

• Температурный диапазон эксплуатации — от −60 до +100 °C.

• Ресурс соединений и разъединений — до 500 циклов.

Позолоченное покрытие контактных поверхностей способствует снижению переходного сопротивления и повышает стабильность электрического контакта при длительной эксплуатации.

Конструкция и монтаж

Буква «Б» в обозначении указывает на блочное исполнение: разъём предназначен для установки на корпусе, приборной панели или стенке электротехнического устройства. Отсутствие дополнительного обозначения патрубка означает, что вилка выполнена без прямого либо углового патрубка. Это решение удобно для внутреннего объёмного монтажа, когда подключаемые проводники размещаются непосредственно внутри корпуса оборудования.

Контакты вилки имеют одинаковый диаметр 1,0 мм и рассчитаны на подключение 19 независимых цепей. Такая конфигурация подходит для передачи управляющих, сигнальных, измерительных и питающих линий через единый компактный разъём. Резьбовая фиксация снижает риск самопроизвольного рассоединения при вибрациях и механических воздействиях.

В сочленённом состоянии разъёмы серии 2РМ обеспечивают защиту контактной группы и мест присоединения проводов от пыли, что важно для внутренней аппаратурной установки. При этом перед выбором необходимо учитывать, что данное исполнение является негерметичным и не рассчитано на прямой контакт с водой, агрессивными средами или длительное использование вне защищённого корпуса.

Где применяется 2РМ24Б19Ш1А1

Разъём 2РМ24Б19Ш1А1 востребован там, где требуется компактное, разборное и механически прочное соединение нескольких электрических цепей. Типичные области применения:

• Блоки управления и автоматики.

• Контрольно-измерительные приборы.

• Промышленные электронные устройства.

• Системы связи и радиотехническая аппаратура.

• Испытательные стенды и лабораторное оборудование.

• Приборные шкафы и внутренние межблочные соединения.

• Электронные модули машин, установок и специализированной техники.

При подборе ответной части необходимо сверять не только типоразмер корпуса и число контактов, но и исполнение контактной группы, поляризацию, вид покрытия, температурную категорию и способ монтажа. Для данной вилки штатно указывается розетка 2РМ24К19Г1А1.

Итог

2РМ24Б19Ш1А1 — это 19-контактная приборная вилка серии 2РМ в корпусе типоразмера 24, с контактами диаметром 1,0 мм и золотым покрытием. Разъём рассчитан на напряжение до 560 В, ток до 5 А на контакт и эксплуатацию при температурах от −60 до +100 °C. Благодаря резьбовой фиксации, блочному исполнению и устойчивости к вибрационным нагрузкам он подходит для надёжных внутренних соединений в промышленной, измерительной и радиоэлектронной аппаратуре.
