Назначение соединителя 2РМ22К4Г3В1

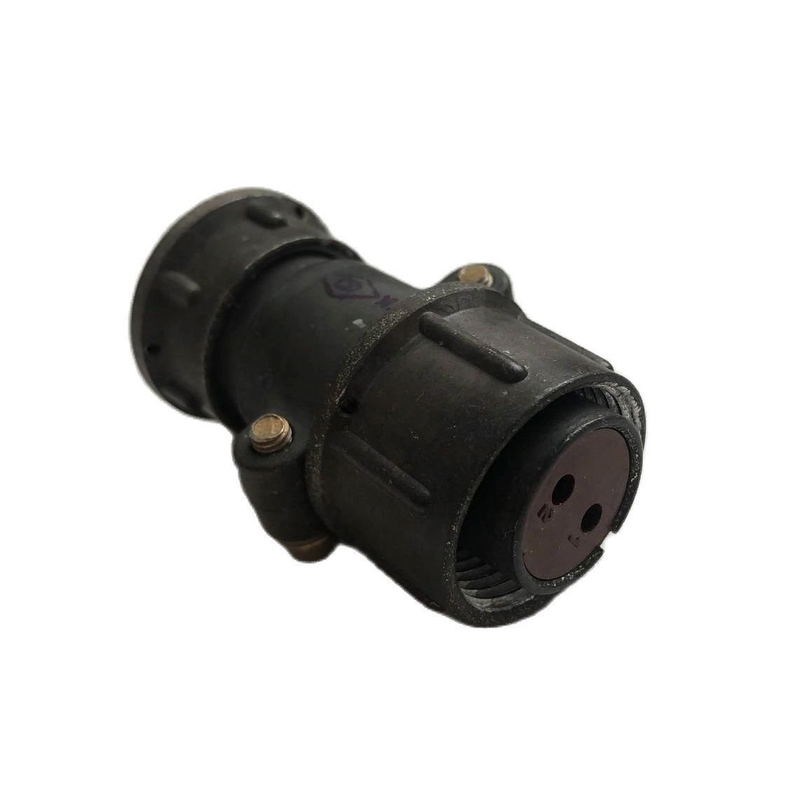

2РМ22К4Г3В1 головы — это цилиндрический низкочастотный электрический соединитель серии 2РМ, предназначенный для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие относится к категории негерметичных разъёмов с резьбовым способом сочленения ответных частей. Конструкция обеспечивает надёжный съёмный контакт и защиту соединения от самопроизвольного разъединения при вибрационных и ударных нагрузках. Соединитель ориентирован на кабельный монтаж и применяется в блоках приборов, измерительных устройствах и аппаратуре, где требуется стабильное электрическое соединение с механической фиксацией.

Разъём рассчитан на эксплуатацию в широком диапазоне внешних условий. Климатическое исполнение В допускает применение изделия в условиях умеренного и холодного климата, а заявленный температурный диапазон примерно от минус 60 до плюс 100 градусов Цельсия расширяет область использования в аппаратуре, эксплуатируемой в неотапливаемых помещениях и на открытых объектах. Резьбовое сочленение обеспечивает плотный контакт ответных частей и повышает устойчивость соединения к механическим воздействиям.

Подтверждённые особенности и технические параметры

Соединитель 2РМ22К4Г3В1 имеет четыре контакта. Максимальное рабочее напряжение составляет до 560 вольт. Покрытие контактов может выполняться серебром, золотом или палладием — конкретный вариант зависит от исполнения изделия. Метод монтажа — обжимка, что обеспечивает надёжное крепление проводников к контактным элементам без применения пайки.

Электрические и механические характеристики

• Количество контактов — 4.
• Максимальное рабочее напряжение — до 560 вольт.
• Токовая нагрузка на одиночный контакт диаметром 2 мм — до 18 ампер.
• Токовая нагрузка на одиночный контакт диаметром 3 мм — до 32 ампер.
• Суммарная токовая нагрузка для четырёхконтактного исполнения — до 80 ампер.
• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 мегаом в зависимости от источника и исполнения.
• Климатическое исполнение — В.
• Температурный диапазон эксплуатации — примерно от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрационным и ударным воздействиям.

Указанные параметры подтверждаются доступными описаниями серии 2РМ и общими характеристиками четырёхконтактных исполнений. Точные значения для конкретного варианта изделия рекомендуется сверять по паспорту или технической документации на данное исполнение, поскольку покрытие контактов и отдельные конструктивные особенности могут влиять на итоговые рабочие показатели.

Применение и особенности маркировки

Соединитель 2РМ22К4Г3В1 применяется в приборах, блоках радиоэлектронной аппаратуры, измерительных и радиотехнических устройствах. Изделие подходит для соединения цепей, где важны механическая прочность, стабильность электрического контакта и устойчивость к внешним воздействиям. Благодаря кабельному монтажу методом обжимки разъём удобен при сборке жгутов и подключении отдельных блоков аппаратуры. Резьбовая фиксация предотвращает случайное разъединение при эксплуатации на подвижных объектах и в условиях тряски.

В обозначении 2РМ22К4Г3В1 индекс 4 указывает на количество контактов. Буква В в конце маркировки обычно обозначает климатическое исполнение или вариант покрытия контактов. Буквы в середине обозначения могут отражать тип корпуса, вариант вилки или розетки, а также конструктивные особенности конкретного исполнения. Для точной расшифровки маркировки рекомендуется обращаться к паспорту именно на этот вариант соединителя, так как разные исполнения серии 2РМ имеют собственные конструктивные признаки.

Изделие предназначено для использования в составе аппаратуры, где требуется надёжный съёмный контакт с возможностью многократного сочленения и расчленения. Применение обжимного монтажа упрощает подготовку кабельных сборок и обеспечивает воспроизводимость электрических характеристик соединения. Соединитель может использоваться как в новых разработках, так и при ремонте и обслуживании существующей аппаратуры, построенной на разъёмах серии 2РМ.
