2РМ22БПН4Ш3В1

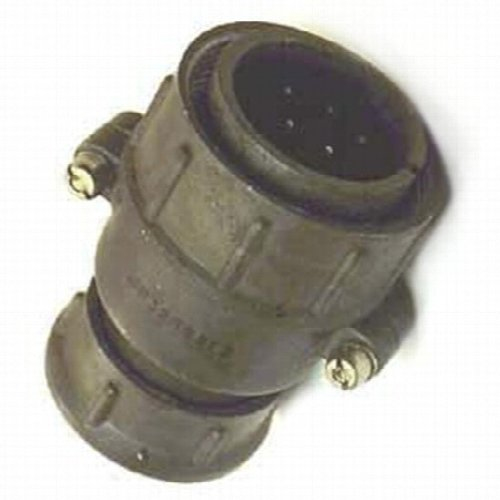

2РМ22БПН4Ш3В1 — это круглый металлический электрический разъём с 4 контактами, который обычно используют в приборной и промышленной аппаратуре. Он относится к серии 2РМ, имеет резьбовое сочленение и рассчитан на работу в жёстких условиях.

Что это за разъём

По описаниям поставщиков, это вилка блочная с кожухом и прямым патрубком, предназначенная для монтажа на приборной панели или внутри шкафа.
Корпус у него металлический, а контакты указываются с покрытием серебром.

Основные характеристики

• Количество контактов: 4.

• Рабочее напряжение: 560 В.

• Рабочая температура: от -60 до +100 °C.

• Рабочий ток на контакт: до 18 А для контакта 2 мм и до 32 А для контакта 3 мм.

• Суммарный ток на соединитель: до 80 А.

• Соединение: резьбовое.

Где применяют

Такие разъёмы ставят в аппаратуре, где нужны надёжное соединение, вибростойкость и работа в широком диапазоне температур.
Они подходят для промышленной техники, блоков управления и другого оборудования с повышенными требованиями к соединению.

Что важно помнить

Для этого разъёма нужна подходящая ответная часть: в источниках указаны совместимые розетки серий 2РМ22КПН4Г3В1, 2РМ22КПЭ4Г3В1, 2РМ22КУН4Г3В1 и 2РМ22КУЭ4Г3В1.
