2РМ22Б4Ш3В1

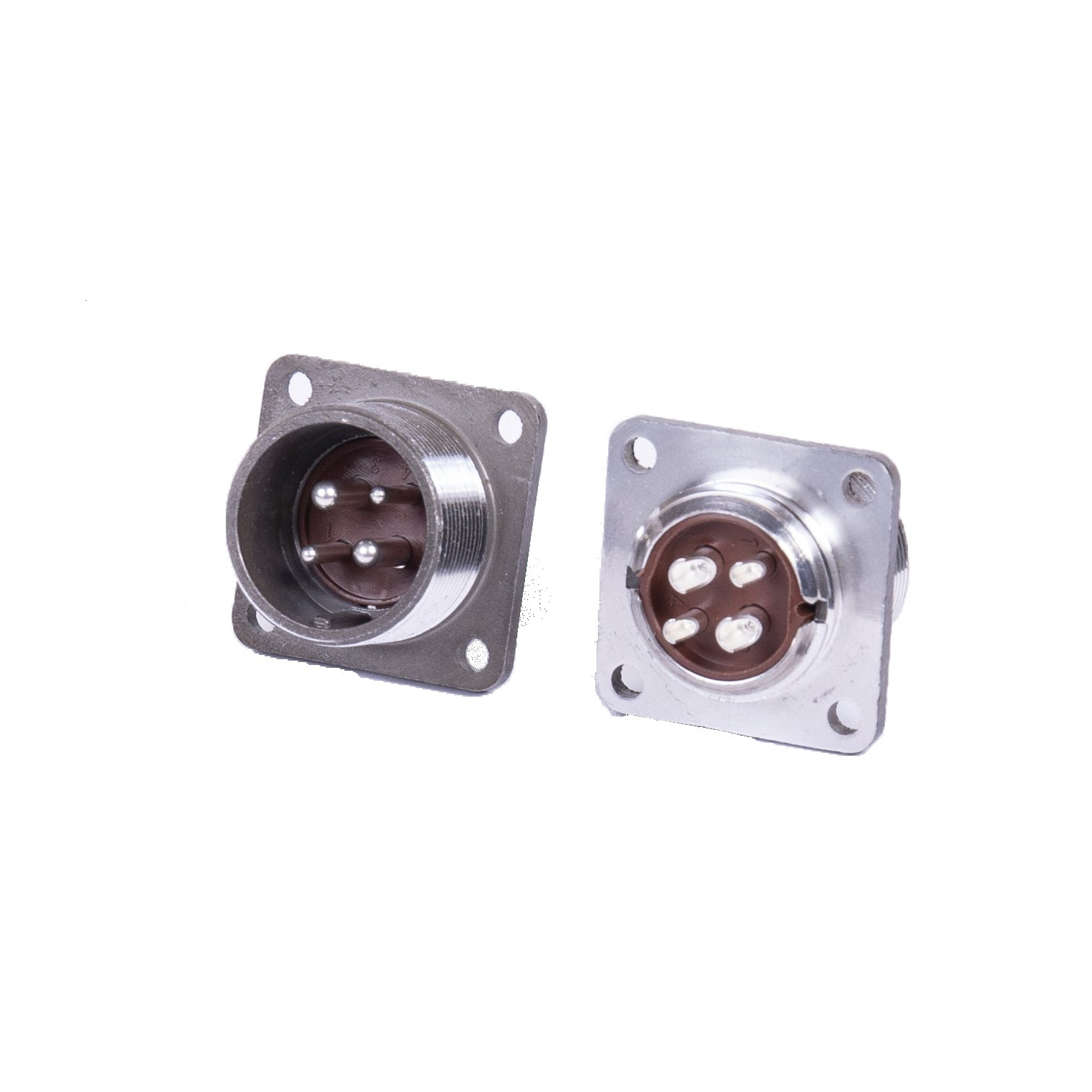

2РМ22Б4Ш3В1 — это четырёхконтактный цилиндрический низкочастотный приборный (блочный) разъём серии 2РМ, негерметичный, с резьбовой фиксацией сочленения, предназначенный для соединения электрических цепей постоянного и переменного тока.

Основные характеристики

• Конструкция: вилка блочная (приборная), без патрубка; резьбовое сочленение для фиксации.

• Количество контактов: 4 контакта (комбинация диаметров: 2 контакта Ø2 мм и 2 контакта Ø3 мм).

• Рабочее напряжение: до 560 В (в ряде описаний указывается максимальное значение 700 В для некоторых типономиналов).

• Токовые характеристики: ток на одиночный контакт — до 18 А для Ø2 мм и до 32 А для Ø3 мм; суммарный рабочий ток на соединитель — около 80 А.

• Покрытие и материалы: контакты из латуни с покрытием серебром; корпус — металлический сплав, изолятор — карболит (встречаются варианты).

Рабочие и эксплуатационные параметры

• Диапазон рабочих температур: примерно от −60°C до +100°C (с учетом перегрева контактов при смене температуры до +180°C указывают на конструктивную стойкость).

• Механическая надёжность: минимальная наработка около 1000 часов, количество сочленений — порядка 500 циклов; срок сохраняемости не менее 15 лет.

• Вибрационная и ударная стойкость: выдерживает синусоидальную вибрацию в широком диапазоне частот (примерно 1–5000 Гц) и значительные ускорения при ударах и вибрации.

Электрические параметры и допуски

• Сопротивление контактов: порядка 0,0016 Ом для Ø2 мм и 0,0008 Ом для Ø3 мм (в отдельных технических листах указаны значения около 1.6 мОм и 0.8 мОм соответственно).

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Применение и совместимость

• Предназначен для низкочастотных цепей постоянного и переменного тока (частоты до нескольких МГц указываются в некоторых описаниях).

• Чаще используется в приборостроении, электроаппаратуре, блоках и панелях, где требуется надёжное многоконтактное соединение с возможностью обслуживания (вытаскиваемые контакты).

Габариты и монтаж

• Условный размер корпуса (посадочный диаметр): 22 мм; тип монтажа — в блок (панельная установка).

• Примерные габариты корпуса: около 30×30×27 мм (зависит от исполнения).

Аналоги и варианты

• Встречаются близкие по обозначению и параметрам исполнения варианты серии 2РМ (включая тропикоустойчивые версии 2РМТ с похожими типоразмерами и характеристиками).

Иллюстрация (пример использования)

• Представьте приборную панель с монтажным отверстием 22 мм, в которую устанавливается эта блочная вилка; к её контактам подключаются разного сечения проводники (под Ø2 мм — до ~1.5 мм², под Ø3 мм — до ~6 мм²), обеспечивая съёмное и надёжное электрическое соединение.
