2РМ22Б4Ш3А1

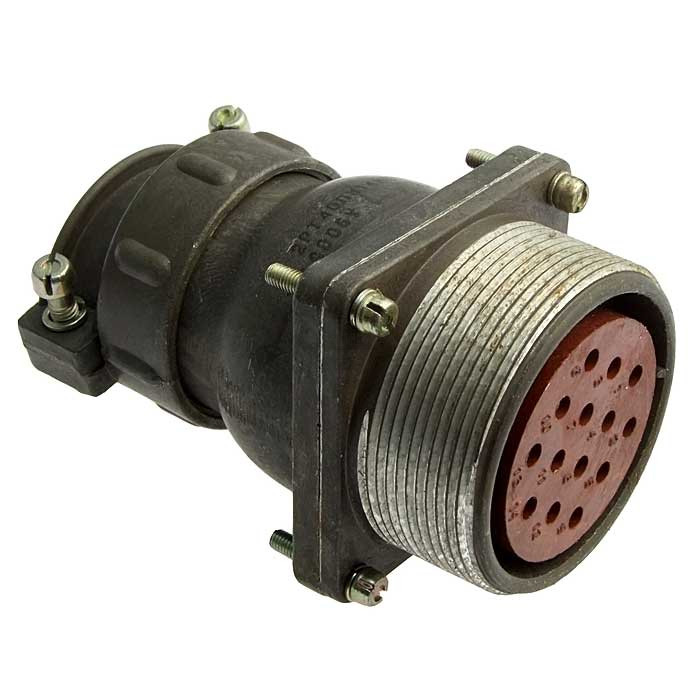

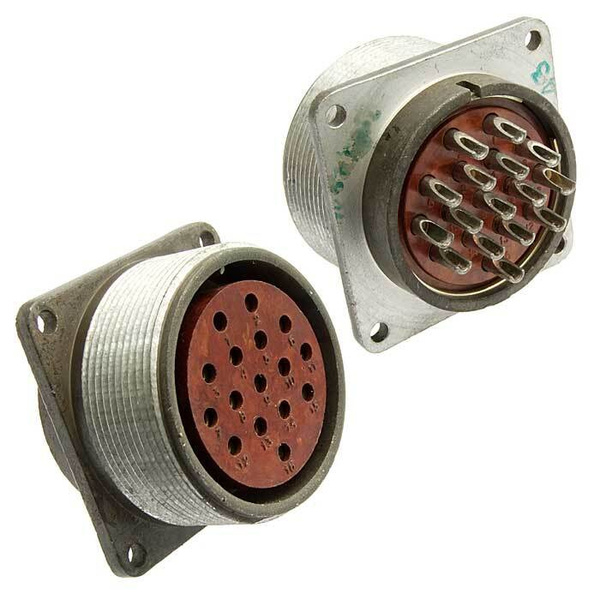

2РМ22Б4Ш3А1 — это круглый электрический разъём серии 2РМ, который применяют в цепях постоянного и переменного тока частотой до 3 МГц. Это вилка приборная блочного исполнения, с резьбовым сочленением и одношпоночной поляризацией корпуса.

Основные характеристики

• Тип соединителя: негерметичный, климатическое исполнение УХЛ.

• Количество контактов: 4 или 10, в зависимости от исполнения серии 2РМ22.

• Максимальное рабочее напряжение: до 560 В.

• Токовая нагрузка на одиночный контакт: до 18 А для контактов 2,0 мм и до 32 А для контактов 3,0 мм.

• Суммарная токовая нагрузка для четырёхконтактных разъёмов: до 80 А.

• Емкость между контактами: не более 6 пФ.

• Сопротивление изоляции: не менее 5000 МОм.

Прочность и условия работы

Разъём рассчитан на работу в довольно жёстких условиях: вибрация до 5000 Гц, механические удары и повышенную влажность до 98% при +40 °C. Диапазон рабочей температуры — от -60 до +100 °C. Также заявлен ресурс до 500 сочленений-расчленений и минимальная наработка не менее 1000 часов.

Контакты и исполнение

Контакты могут иметь покрытие из золота, серебра или палладия. По конструкции это приборный разъём с резьбовым соединением, что обычно обеспечивает надёжный контакт и устойчивость к вибрациям. Если нужно, могу ещё кратко расшифровать само обозначение 2РМ22Б4Ш3А1 по его буквам и цифрам.
