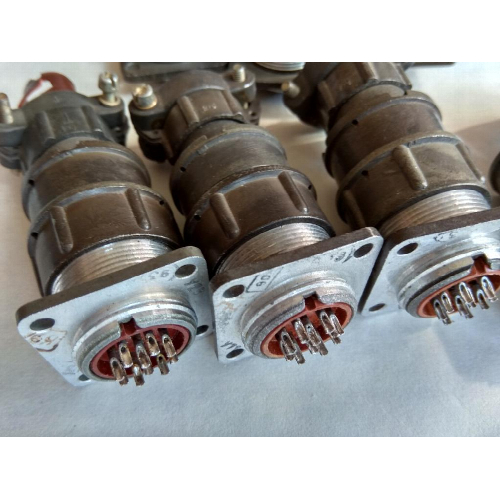

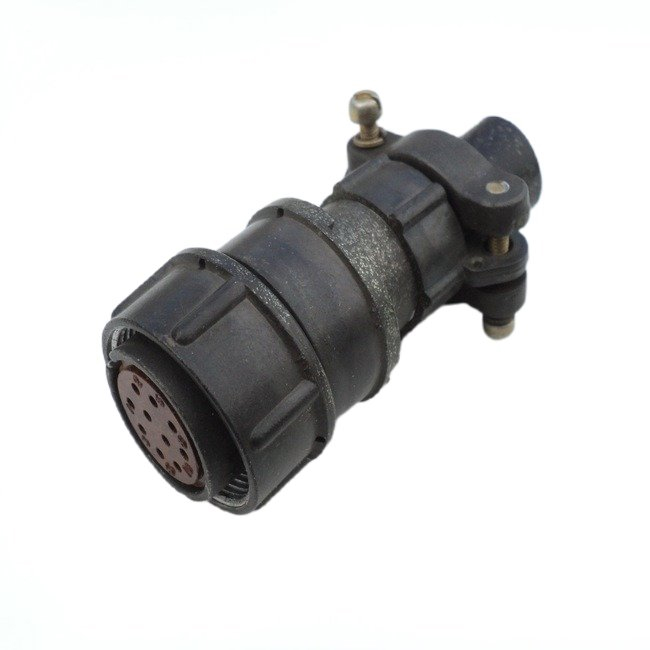

ОС2РМ22КПН10Г1В1 — это соединитель, предназначенный для использования в электрических цепях. Он относится к типу негерметичных соединителей и может работать как с постоянным, так и с переменным током частотой до 3 МГц при напряжении до 700 В.

Основные характеристики

• Тип соединителя : Негерметичный, цилиндрический.
• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса : 22.
• Количество контактов : 10.
• Покрытие контактов : Серебро.
• Способ монтажа : Объемный, пайкой.
• Вид корпуса : Кабельный (К).
• Вид патрубка : Прямой (П).

Структура условного обозначения

Обозначение ОС2РМ22КПН10Г1В1 расшифровывается следующим образом:

• 2РМ — тип соединителя.
• 22 — условный размер корпуса.
• К — вид корпуса (кабельный).
• П — вид патрубка (прямой).
• Н — вид гайки патрубка для неэкранированного кабеля.
• 10 — количество контактов.
• Г — часть соединителя ( розетка ).
• 1 — обозначение сочетания контактов.
• В — покрытие контактов (серебро).
• 1 — теплостойкость (до 100°C).

Применение

Соединитель используется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Он подходит для монтажа с экранированными или неэкранированными кабелями, что позволяет использовать его в различных условиях.

Гарантийные условия

Гарантийный срок хранения составляет 15 лет со дня изготовления. Гарантийная наработка достигает:

• 1000 часов во всех режимах и условиях, допускаемых техническими условиями;
• 100000 часов в облегчённом режиме.

Таким образом, ОС2РМ22КПН10Г1В1 представляет собой надежный и универсальный ком Онент для электрических соединений в различных областях применения.
