Назначение изделия

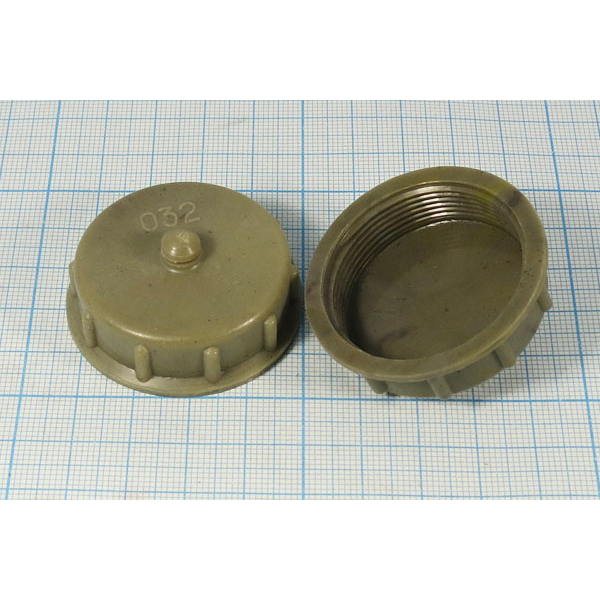

М24Х1 ЗАГЛУШКА 2РМ22К «5» (артикул 6964) представляет собой резьбовую защитную крышку, выполненную в виде заглушки-пробки, и предназначена для цилиндрических разъёмов серии 2РМ, в частности под типоразмер 22К. Такие соединители широко применяются в кабельной аппаратуре, электротехнических и радиотехнических изделиях.

Основная функция заглушки — закрытие неиспользуемых резьбовых проходных отверстий и разъёмов. Благодаря этому внутренняя полость соединителя защищена от загрязнения, влаги, пыли и механических повреждений, что особенно важно при эксплуатации аппаратуры в условиях повышенной запылённости или влажности.

Изделие относится к категории 2РМ22 и совместимо с разъёмами серии 2РМ, имеющими условный размер корпуса 22, в том числе с конструкциями 2РМ(Д)Т22 и аналогичными. Заглушка применяется в тех случаях, когда часть разъёмов остаётся незадействованной, но должна сохранять работоспособность и защищённость контактной группы.

Конструктивные особенности и технические параметры

Резьба изделия — внутренняя, с размером М24 на 1, то есть диаметр составляет 24 миллиметра с шагом 1 миллиметр. Именно это значение определяет совместимость заглушки с ответными резьбовыми элементами разъёмов соответствующего типоразмера.

Корпус заглушки обычно изготавливается из пластмассы, например фенопласта или аналогичного конструкционного пластика. Такой материал обеспечивает диэлектрическую изоляцию и небольшой вес изделия, что удобно при монтаже и эксплуатации радиоэлектронной аппаратуры.

• Габаритные размеры: порядка 30–31 мм в диаметре и около 13–15 мм по высоте.
• Компактность, позволяющая устанавливать заглушку в типовых монтажных блоках.
• Ручная установка путём ввинчивания в резьбовое отверстие без дополнительных крепёжных элементов.
• Маркировка «2РМ22К» указывает на совместимость с разъёмами серии 2РМ с условным размером корпуса 22 (тип 22К).
• Обозначение «5» в наименовании, как правило, относится к нормативному документу или серии и номеру исполнения, например к государственному стандарту или техническим условиям предприятия-изготовителя.

Приемка изделия соответствует значению «5», указанному в характеристиках. Производитель в данных о товаре не указан, поэтому сведения о стране производства и конкретном изготовителе отсутствуют.

Применение и условия эксплуатации

Заглушка рассчитана на эксплуатацию в диапазоне температур и влажности, типичном для радиоэлектронной аппаратуры, при любом рабочем положении разъёма в пространстве. Это делает её пригодной как для стационарных, так и для подвижных узлов, где соединители могут занимать различное положение.

Установка производится вручную: заглушка ввинчивается в резьбовое отверстие разъёма и не требует применения дополнительного инструмента или крепёжных деталей. При необходимости изделие может быть снято и установлено повторно, что удобно при обслуживании и перекоммутации аппаратуры.

1. Закрытие неиспользуемых резьбовых отверстий и разъёмов серии 2РМ типоразмера 22К.
2. Защита контактных групп от пыли, влаги, загрязнений и механических воздействий.
3. Сохранение работоспособности соединителей, временно выведенных из эксплуатации.
4. Применение в электротехнических и радиотехнических изделиях с разъёмами 2РМ(Д)Т22 и аналогичными конструкциями.

Таким образом, М24Х1 ЗАГЛУШКА 2РМ22К «5» является компактным и функциональным элементом защиты разъёмов, сочетающим диэлектрические свойства материала корпуса с простотой монтажа и совместимостью с распространённой серией соединителей 2РМ.
