Назначение соединителя

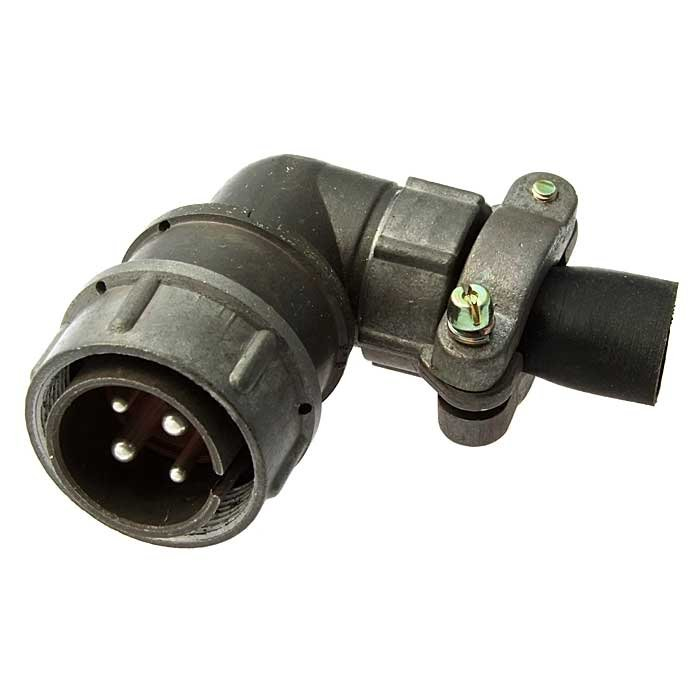

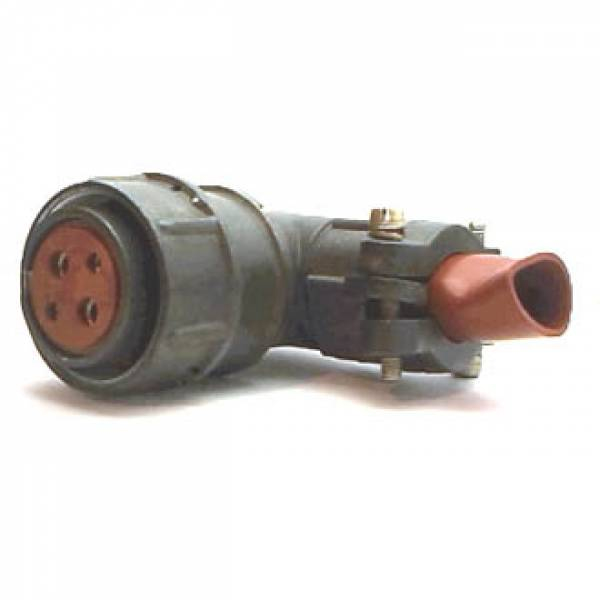

Соединитель 2РМ22КУН4Ш3В1 представляет собой кабельную угловую вилку цилиндрического низкочастотного негерметичного разъёма серии 2РМ. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения, а также в электрических цепях для соединения устройств. Конструктивно разъём состоит из двух частей — вилки и розетки, которые сочленяются между собой резьбовым соединением.

Вилка оснащена угловым патрубком и гайкой для резьбового соединения, что обеспечивает надёжную фиксацию и защиту от внешних воздействий. Угловое исполнение патрубка удобно при монтаже в стеснённых условиях, когда кабель необходимо вывести под углом к оси разъёма.

Расшифровка обозначения

Маркировка 2РМ22КУН4Ш3В1 построена по стандартной схеме и содержит следующие сведения:

• 2РМ — тип соединителя: цилиндрический низкочастотный негерметичный разъём.
• 22 — условный размер корпуса.
• К — вид корпуса: кабельный.
• У — вид патрубка: угловой.
• Н — вид гайки патрубка: для неэкранированного кабеля.
• 4 — количество контактов.
• Ш — часть соединителя: вилка.
• 3 — сочетание контактов: контакты диаметром 2 мм и 3 мм.
• В — покрытие контактов: серебро.
• 1 — теплостойкость: до плюс 100 градусов Цельсия.

Электрические характеристики

Разъём рассчитан на работу в цепях с рабочим напряжением до 560 вольт. Максимальное испытательное напряжение составляет 1850 вольт в нормальных условиях. Тип контактов — штырь.

Токовая нагрузка зависит от диаметра контакта. Для контактов диаметром 2 мм допустимый ток на контакт составляет 18 ампер, для контактов диаметром 3 мм — 32 ампера. Суммарная нагрузка на соединитель достигает 80 ампер.

Сопротивление контактов нормируется следующим образом: для контактов диаметром 2 мм — не более 1,6 миллиома, для контактов диаметром 3 мм — не более 0,8 миллиома. В отдельных источниках приводится обобщённое значение сопротивления контактов не более 0,005 ома. Сопротивление изолятора составляет не менее 1000 мегаом.

Основные электрические параметры

• Рабочее напряжение: до 560 В.
• Максимальное испытательное напряжение: 1850 В в нормальных условиях.
• Ток на контакт диаметром 2 мм: 18 А.
• Ток на контакт диаметром 3 мм: 32 А.
• Суммарная нагрузка на соединитель: 80 А.
• Сопротивление контактов диаметром 2 мм: не более 1,6 миллиома.
• Сопротивление контактов диаметром 3 мм: не более 0,8 миллиома.
• Сопротивление изолятора: не менее 1000 мегаом.

Механические и эксплуатационные характеристики

Сочленение частей разъёма резьбовое. Поляризация корпусов одношпоночная, что исключает неправильное соединение. Длина патрубка составляет 62 мм, масса изделия — не более 32 грамм.

Рабочая температура эксплуатации находится в диапазоне от минус 60 до плюс 100 градусов Цельсия. Минимальная наработка составляет 1000 часов, число сочленений-расчленений — до 500 раз. Срок сохраняемости — не менее 15 лет.

Условия эксплуатации

• Вибрация: синусоидальная в диапазоне частот от 1 до 5000 герц с амплитудой ускорения 490 метров на секунду в квадрате.
• Механический удар: одиночный — до 5000 метров на секунду в квадрате, многократный — до 1000 метров на секунду в квадрате.
• Влажность: до 98 процентов при плюс 25 градусах Цельсия.
• Давление: от 133,32 паскаля до 506 килопаскалей.

Применение и особенности монтажа

Соединитель применяется для коммутации электрических цепей в составе радиоэлектронной аппаратуры специального и общего назначения. Благодаря четырём контактам с комбинированным сочетанием диаметров 2 мм и 3 мм изделие подходит для передачи как сигнальных, так и силовых цепей в пределах указанных токовых нагрузок.

Угловой патрубок с гайкой для неэкранированного кабеля упрощает прокладку жгута при ограниченном пространстве вокруг места установки. Резьбовое сочленение и одношпоночная поляризация обеспечивают надёжную фиксацию и защиту от внешних воздействий, а серебряное покрытие контактов снижает переходное сопротивление.

Страна производства — российское производство; конкретный изготовитель в предоставленных данных не указан. Комплектация, сертификаты и гарантийные условия в приведённых сведениях не описаны.
