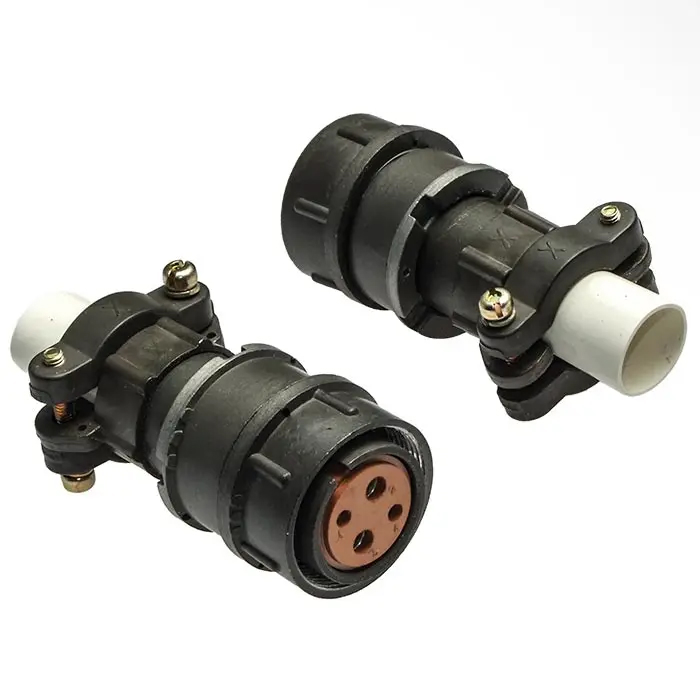

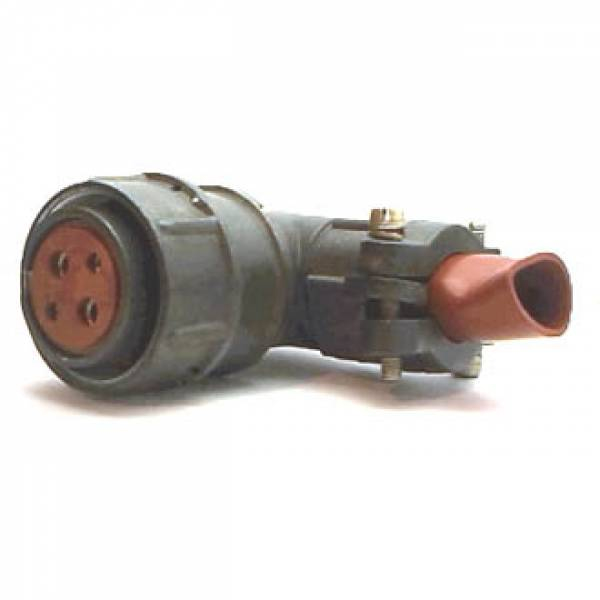

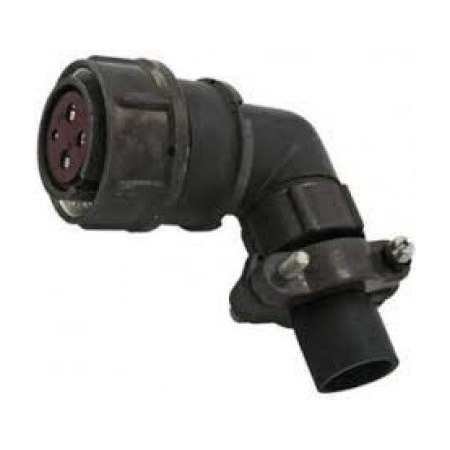

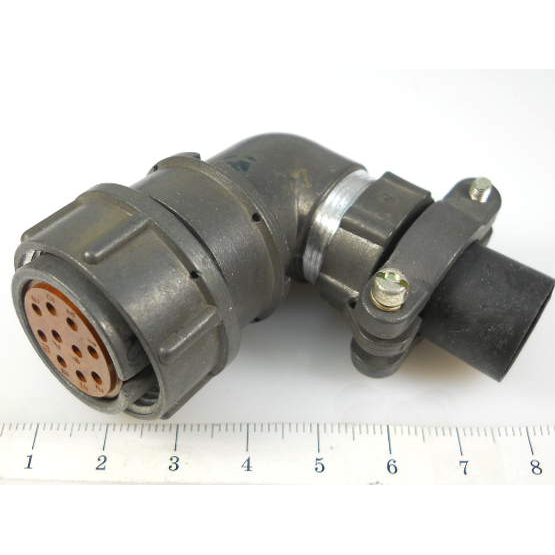

Назначение соединителя 2РМ22КУН4Г3В1В

Соединитель 2РМ22КУН4Г3В1В относится к серии 2РМ — цилиндрических низкочастотных негерметичных разъёмов объёмного монтажа с резьбовой фиксацией сочленённого положения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Разъём применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжное механическое соединение и стабильный электрический контакт при воздействии внешних нагрузок.

По своему конструктивному исполнению данный соединитель является розеткой кабельного типа с угловым патрубком. Сочетание резьбового сочленения и объёмного монтажа методом пайки делает его пригодным для стационарных и подвижных блоков, в которых кабель подводится под углом к корпусу разъёма.

Расшифровка обозначения и подтверждённые особенности

Маркировка 2РМ22КУН4Г3В1В построена по системе обозначений серии 2РМ и содержит полный набор конструктивных и электрических признаков изделия:

• 2РМ — тип соединителя: цилиндрический низкочастотный негерметичный разъём объёмного монтажа с резьбовой фиксацией.
• 22 — условный размер корпуса.
• К — вид корпуса: кабельный.
• У — вид патрубка: угловой.
• Н — вид гайки патрубка: для неэкранированного кабеля.
• 4 — количество контактов.
• Г — часть соединителя: розетка.
• 3 — обозначение сочетания контактов.
• В — покрытие контактов: серебро.
• 1 — теплостойкость: до 100 градусов Цельсия.
• В — завершающий признак исполнения в составе обозначения.

Таким образом, изделие представляет собой четырёхконтактную кабельную розетку с угловым патрубком под неэкранированный кабель, с серебряным покрытием контактных элементов и теплостойкостью до 100 градусов Цельсия.

Климатическое исполнение и условия эксплуатации

Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69. Это означает, что соединитель рассчитан на эксплуатацию в макроклиматических районах с умеренным и холодным климатом при размещении в помещениях, где колебания температуры и влажности воздуха существенно не отличаются от колебаний на открытом воздухе, но без прямого воздействия атмосферных осадков и солнечной радиации.

Разъёмы данной серии могут работать в условиях синусоидальной вибрации, акустического шума и механических ударов, а также эксплуатироваться в широком диапазоне температур. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги, агрессивных сред или повышенного давления, и его следует применять в составе узлов, защищённых от таких факторов.

Применение и монтаж

Соединитель 2РМ22КУН4Г3В1В применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Основные области использования:

1. Коммутация цепей питания и сигнальных линий в блоках радиоэлектронной аппаратуры.
2. Подключение неэкранированных кабелей к корпусным узлам и панелям.
3. Соединение модулей, требующих разъёмного сочленения с механической фиксацией резьбой.
4. Применение в аппаратуре, работающей при частоте до 3 МГц и напряжении до 700 В.

Метод монтажа — пайка. Угловой патрубок обеспечивает ввод неэкранированного кабеля под углом к оси разъёма, что удобно при ограниченном пространстве внутри блока и позволяет рационально организовать кабельные трассы. Резьбовое сочленение гарантирует фиксацию сочленённого положения и устойчивость к вибрационным нагрузкам.

Ключевые технические параметры

Ниже сведены подтверждённые характеристики изделия, на которые следует ориентироваться при подборе и установке:

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 22.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 4.
• Часть соединителя: розетка.
• Обозначение сочетания контактов: 3.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 градусов Цельсия.
• Рабочее напряжение: до 700 В.
• Рабочая частота: до 3 МГц.
• Метод монтажа: пайка.

Соединитель поставляется как самостоятельное изделие серии 2РМ и предназначен для установки в составе аппаратуры с учётом перечисленных ограничений по герметичности, климатическому исполнению и теплостойкости. При подборе ответной части следует учитывать условный размер корпуса 22, количество контактов 4 и обозначение сочетания контактов 3.
