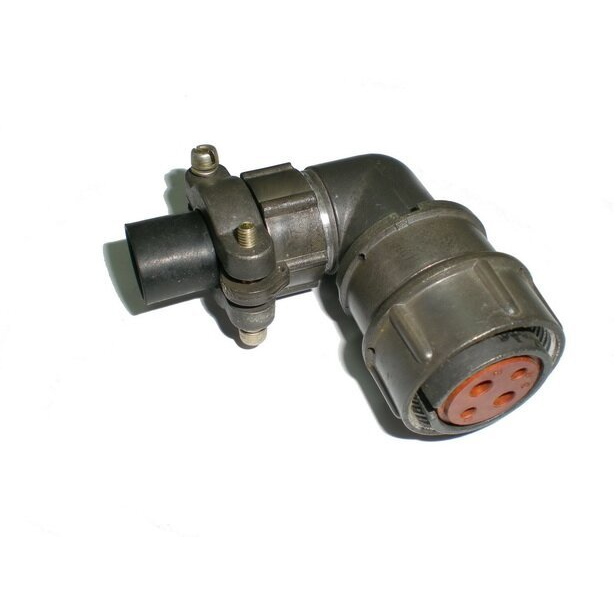

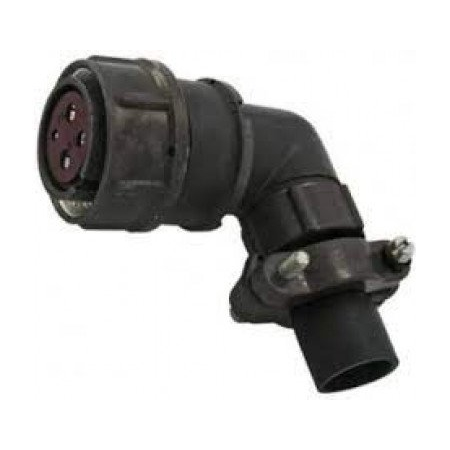

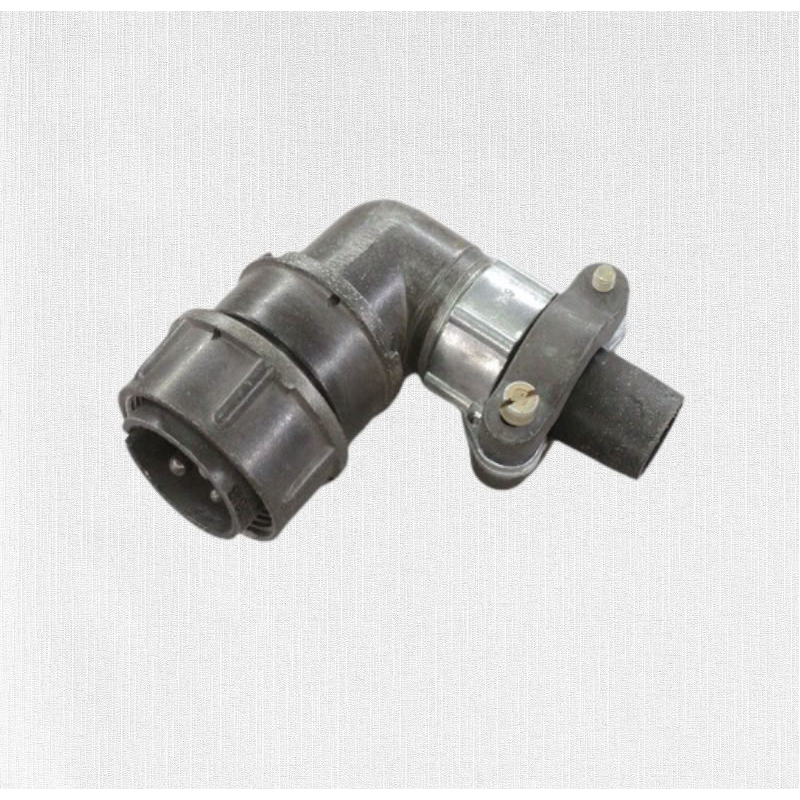

2РМ22КУН4Г3В1 Элекон

Цена:

1250 ₽

Производитель: Элекон

Технические характеристики

2РМ22КУН4Г3В1 — это кабельная розетка производства Элекон из серии цилиндрических низкочастотных соединителей 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Она имеет 4 контакта диаметром 2 мм и 3 мм с серебряным покрытием (Г — розетка, 3 — комбинация диаметров, В — серебро, 1 — теплостойкость до 100°C). Токовая нагрузка достигает 18 А на контакт 2 мм, 32 А на 3 мм, суммарно до 80 А; рабочее напряжение — до 560 В (амплитуда).

Сопротивление контактов — 0,8–1,6 мОм, изоляции — не менее 5000 МОм, электрическая прочность — 1850 В.

Разъём рассчитан на температуры от -60°C до +100°C (смена от +180°C до -60°C), атмосферное давление от 133,32·10^{-12} Па до 50,6·10^4 Па. Выдерживает вибрацию (1–5000 Гц, 490 м/с²), акустический шум до 170 дБ, удары до 5000 м/с² и линейное ускорение 2000 м/с². Климатическое исполнение — УХЛ2.1 (умеренный и холодный климат).

Длина розетки — 62 мм, масса — не более 32 г. Усилие расчленения гнезд: 1–4,9 Н для 2 мм и 1,25–5,9 Н для 3 мм.

Описание

2РМ22КУН4Г3В1

2РМ22КУН4Г3В1: кабельная розетка для ответственных электрических соединений

2РМ22КУН4Г3В1 — цилиндрический низкочастотный электрический соединитель серии 2РМ, выполненный в виде кабельной розетки с угловым патрубком. Конструкция рассчитана на создание надежных разъемных соединений в цепях постоянного и переменного тока, где важны механическая прочность, стабильность контакта и удобная прокладка кабеля.

Маркировка 2РМ22КУН4Г3В1 помогает определить ключевые особенности изделия: соединитель относится к серии 2РМ, имеет условный размер корпуса 22, кабельное исполнение и угловой патрубок для неэкранированного кабеля. Розетка оснащается четырьмя контактами сочетания «3» с серебряным покрытием.

Основные характеристики 2РМ22КУН4Г3В1

Разъем 2РМ22КУН4Г3В1 применяется в электрических системах, где требуется передавать питание и сигналы через многоконтактное разъемное соединение. Четырехконтактная схема включает контакты разных диаметров — 2 и 3 мм, что позволяет использовать соединитель для цепей с различной токовой нагрузкой.

Параметр	Значение
Тип изделия	Кабельная розетка серии 2РМ
Условный размер корпуса	22
Исполнение патрубка	Угловое
Количество контактов	4
Диаметры контактов	2 мм и 3 мм
Покрытие контактов	Серебро
Максимальное рабочее напряжение	До 560 В
Ток на контакт Ø 2 мм	До 18 А
Ток на контакт Ø 3 мм	До 32 А
Суммарная токовая нагрузка	До 80 А
Рабочая температура	От −60 до +100 °C
Число сочленений и расчленений	До 500
Минимальная наработка	Не менее 1000 часов

Приведенные параметры характерны для исполнения 2РМ22КУН4Г3В1; перед использованием в конкретном оборудовании важно сверять маркировку, сочетание контактов и требования конструкторской документации.

Особенности конструкции

Цилиндрический корпус и резьбовое соединение обеспечивают устойчивую фиксацию ответных частей разъема. Это особенно важно для оборудования, в котором кабельные линии подвергаются вибрации, периодическим нагрузкам или многократному подключению и отключению.

Угловой патрубок помогает аккуратно вывести кабель в условиях ограниченного пространства. Такое исполнение уменьшает радиус изгиба кабеля возле корпуса соединителя и упрощает компоновку внутри приборов, шкафов управления, машин и специализированных установок.

Контакты сечением 2 мм рассчитаны на нагрузку до 18 А, а контакты диаметром 3 мм — до 32 А. Допустимая суммарная нагрузка на соединитель составляет до 80 А, что делает 2РМ22КУН4Г3В1 пригодным для силовых и комбинированных цепей.

Где применяется разъем 2РМ22КУН4Г3В1

Соединитель может использоваться в составе промышленного, измерительного, транспортного и специального электрооборудования. Типичные направления применения включают:

системы электропитания и распределения питания;
шкафы автоматики и управления;
приборные комплексы и испытательное оборудование;
кабельные сборки для машин и производственных линий;
электрооборудование, работающее при вибрационных воздействиях;
оборудование с необходимостью регулярного разъединения кабельных линий.

Рабочий температурный диапазон от −60 до +100 °C позволяет учитывать 2РМ22КУН4Г3В1 при проектировании техники, предназначенной для эксплуатации в условиях заметных температурных перепадов. Для соединителей данного типа также указываются вибрационные испытания в диапазоне частот 1–5000 Гц.

На что обратить внимание при подборе

При выборе разъема 2РМ22КУН4Г3В1 необходимо проверить совместимость с ответной частью по серии, габариту корпуса, сочетанию и расположению контактов. Важно учитывать назначение каждой цепи: контакты разного диаметра имеют разную допустимую токовую нагрузку.

Также следует проверить:

тип ответного соединителя и соответствие посадочных размеров;
схему распайки и нумерацию контактов;
ток и напряжение в каждой подключаемой цепи;
необходимость экранирования кабеля;
требования к климатическому исполнению и вибростойкости;
технологию монтажа контактов в кабельной сборке.

2РМ22КУН4Г3В1 — практичное решение для создания надежных кабельных соединений с четырьмя контактами, угловым вводом кабеля и резьбовой фиксацией. Его конструкция подходит для задач, где необходимы компактность, устойчивость соединения и передача сравнительно высоких токов в составе промышленной или специализированной аппаратуры.
