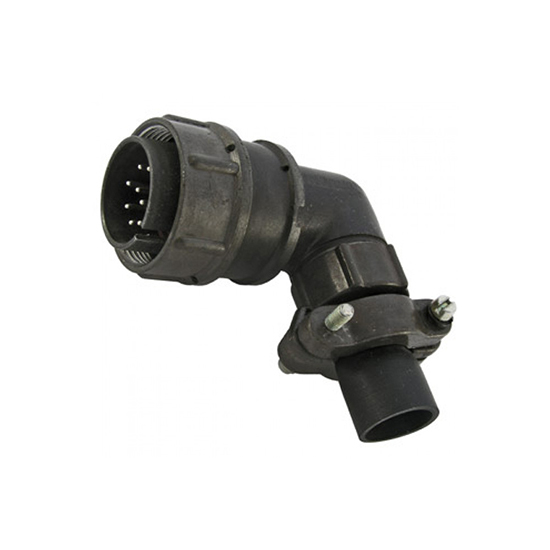

2РМ22КУН10Ш1В1

Цена:

1100 ₽

Технические характеристики

2РМ22КУН10Ш1В1

2РМ22КУН10Ш1В1 — это кабельная вилка из серии низкочастотных цилиндрических соединителей 2РМ, предназначенная для надежного соединения в электрических цепях переменного или постоянного тока с частотой до 3 МГц.

Основные характеристики

Соединитель имеет негерметичный корпус с посадочным диаметром 22 мм, 10 контактов диаметром 1,0 мм, максимальную токовую нагрузку до 7 А на контакт и до 58 А суммарно на весь разъем при напряжении до 560 В. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 обеспечивает работу в умеренном и холодном климате. +3

Конструкция и применение

Вилка оснащена угловым патрубком (У), подходит для неэкранированного кабеля и объемного внутреннего монтажа пайкой. Она выдерживает вибрацию (1–5000 Гц), механические удары (до 1000 м/с² многократные и 5000 м/с² одиночные) и линейное ускорение до 2000 м/с², что делает ее подходящей для промышленного оборудования и приборов.

Расшифровка обозначения

2РМ — серия негерметичных соединителей.
22 — условный размер корпуса.
КУН — кабельный корпус с угловым патрубком, неэкранированный.
10Ш1В1 — 10 контактов диаметром 1 мм, сочетание №1, покрытие контактов.

Описание

2РМ22КУН10Ш1В1

Разъём 2РМ22КУН10Ш1В1: надёжное кабельное соединение для низкочастотных цепей

2РМ22КУН10Ш1В1 — цилиндрический низкочастотный негерметичный разъём серии 2РМ, выполненный в виде кабельной вилки с угловым патрубком. Такое исполнение применяется для компактного и надёжного подключения кабельных жгутов в аппаратуре, где важны устойчивость соединения, механическая прочность и удобная ориентация кабеля в ограниченном пространстве.

Разъём предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Резьбовая фиксация сочленённого положения предотвращает самопроизвольное разъединение при вибрации и механических воздействиях.

Конструкция и расшифровка

Маркировка 2РМ22КУН10Ш1В1 отражает конструктивные особенности изделия:

2РМ — серия цилиндрических низкочастотных соединителей.
22 — условный размер корпуса.
К — кабельное исполнение.
У — угловой патрубок, позволяющий вывести кабель под углом к оси соединителя.
Н — гайка для неэкранированного кабеля.
10 — десять контактов.
Ш — штыревые контакты, то есть исполнение «вилка».
1 — контакты диаметром 1 мм.
В1 — вариант конструктивного исполнения согласно документации на конкретную модификацию.

Корпус разъёма обычно изготавливается из металлического сплава, изолятор — из карболита или другого электроизоляционного материала, а контакты имеют серебряное покрытие. Серебрение снижает переходное сопротивление и способствует стабильности электрического контакта при длительной эксплуатации.

Основные технические параметры

Параметр	Значение
Серия соединителя	2РМ
Исполнение	Кабельная вилка с угловым патрубком
Количество контактов	10
Тип контактов	Штыревые
Диаметр контактов	1 мм
Способ сочленения	Резьбовой
Рабочее напряжение	До 560 В
Допустимый ток на один контакт	До 7 А
Допустимый суммарный ток	До 58 А
Сопротивление контакта	Не более 5 мОм
Сопротивление изоляции	Не менее 5000 МОм в нормальных условиях
Электрическая прочность изоляции	До 1850 В
Рабочая температура	От −60 до +100 °C
Количество циклов сочленения	До 500
Герметичность	Негерметичное исполнение

Указанные значения характерны для исполнения 2РМ22КУН10Ш1В1 с десятью контактами диаметром 1 мм; при выборе ответной части и кабеля необходимо сверяться с техническими условиями именно на применяемую партию и изготовителя.

Где применяется 2РМ22КУН10Ш1В1

Разъём используется там, где требуется многоконтактное разъёмное соединение кабеля с оборудованием при достаточно высоких требованиях к механической стойкости. Типичные области применения:

промышленная автоматика и системы управления;
измерительные комплексы и испытательное оборудование;
приборостроение;
системы электропитания и распределения сигналов;
транспортная, специальная и производственная техника;
кабельные жгуты внутри шкафов, стоек и аппаратных отсеков.

Угловой патрубок особенно полезен при плотной компоновке: кабель не выступает вдоль оси соединителя, что уменьшает радиус изгиба и снижает риск повреждения жгута при монтаже или обслуживании.

На что обратить внимание при применении

Для стабильной работы соединения важно правильно подобрать ответную часть, соблюсти схему распайки и обеспечить допустимое сечение проводников. Несмотря на то что номинальный ток одного контакта может достигать 7 А, фактическая нагрузка зависит от условий теплоотвода, плотности заполнения контактных позиций, температуры окружающей среды и режима одновременной работы нескольких цепей.

Также следует учитывать, что 2РМ22КУН10Ш1В1 относится к негерметичным соединителям. Если оборудование эксплуатируется под воздействием влаги, пыли, агрессивных сред или требуется защита от проникновения жидкости, необходимы дополнительные конструктивные меры: герметизированный ввод кабеля, защитный кожух либо выбор соединителя соответствующего герметичного исполнения.

Разъём 2РМ22КУН10Ш1В1 сочетает 10-контактную компоновку, резьбовую фиксацию, угловой кабельный ввод и устойчивость к промышленным условиям эксплуатации. Благодаря этому он остаётся практичным решением для создания разъёмных электрических соединений в низкочастотных цепях аппаратуры и кабельных систем.
