2РМ22КУН10Ш1В1

Цена:

500 ₽

Технические характеристики

2РМ22КУН10Ш1В1

Разъем 2РМ22КУН10Ш1В1 представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он относится к серии 2РМ и имеет следующие основные характеристики:

Технические характеристики

Корпус : Кабельный с посадочным диаметром 22 мм.
Патрубок : Угловой.
Гайка патрубка : Для неэкранированного кабеля.
Количество контактов : 10.
Вид контактов : вилка.
Диаметр контактов : 1 мм.
Покрытие контактов : Серебро.
Теплостойкость : До 100° С.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Токовая нагрузка : От 4 А до 36 А на одиночный контакт; суммарная нагрузка от 27 А до 260 А.
Максимальное рабочее напряжение : 560 В или 700 В.
Сопротивление контактов : Не более 5 мОм.
Сопротивление изоляции : Не менее 5000 МОм.
Электрическая прочность изоляции : При 560 В — 1850 В, при 700 В — 2300 В.
Число сочленений-расчленений : 500.
Минимальная наработка : 5000 часов.
Срок сохраняемости : 15 лет.

Условия эксплуатации

Температура окружающей среды : От -60° С до 100° С.
Синусоидальная вибрация : Частота от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.
Акустический шум : Частота от 50 Гц до 10 000 Гц, уровень звукового давления 170 дБ.
Механический удар : Пиковое ускорение до 1000 м/с? для многократного действия и до 5000 м/с? для одиночного действия.

Разъемы серии 2РМ используются в различных приложениях, где требуется надежное и долговечное соединение.

Описание

2РМ22КУН10Ш1В1

Разъём 2РМ22КУН10Ш1В1: надёжное кабельное соединение для низкочастотных цепей

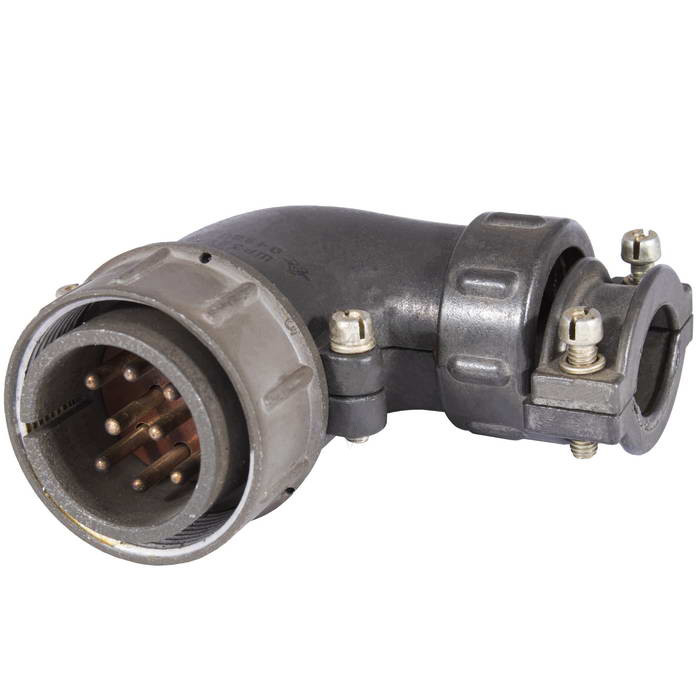

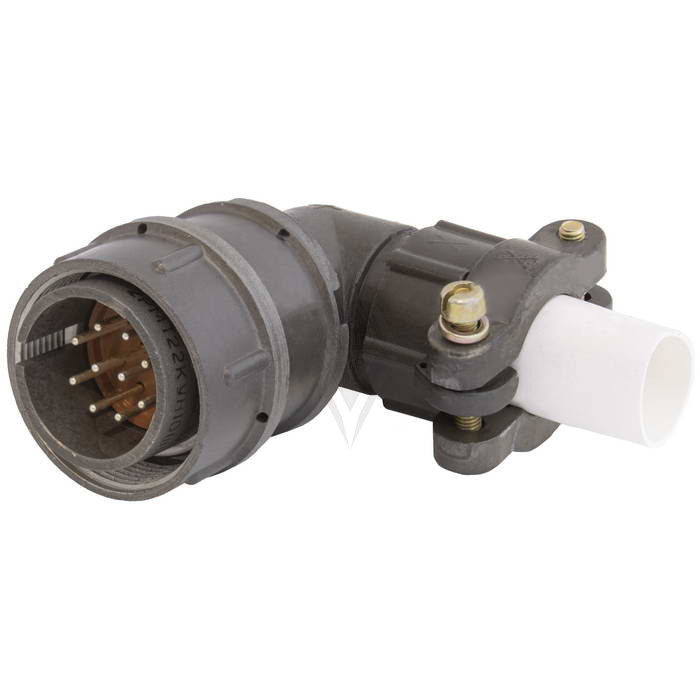

2РМ22КУН10Ш1В1 — цилиндрический низкочастотный негерметичный разъём серии 2РМ, выполненный в виде кабельной вилки с угловым патрубком. Такое исполнение применяется для компактного и надёжного подключения кабельных жгутов в аппаратуре, где важны устойчивость соединения, механическая прочность и удобная ориентация кабеля в ограниченном пространстве.

Разъём предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Резьбовая фиксация сочленённого положения предотвращает самопроизвольное разъединение при вибрации и механических воздействиях.

Конструкция и расшифровка

Маркировка 2РМ22КУН10Ш1В1 отражает конструктивные особенности изделия:

2РМ — серия цилиндрических низкочастотных соединителей.
22 — условный размер корпуса.
К — кабельное исполнение.
У — угловой патрубок, позволяющий вывести кабель под углом к оси соединителя.
Н — гайка для неэкранированного кабеля.
10 — десять контактов.
Ш — штыревые контакты, то есть исполнение «вилка».
1 — контакты диаметром 1 мм.
В1 — вариант конструктивного исполнения согласно документации на конкретную модификацию.

Корпус разъёма обычно изготавливается из металлического сплава, изолятор — из карболита или другого электроизоляционного материала, а контакты имеют серебряное покрытие. Серебрение снижает переходное сопротивление и способствует стабильности электрического контакта при длительной эксплуатации.

Основные технические параметры

Параметр	Значение
Серия соединителя	2РМ
Исполнение	Кабельная вилка с угловым патрубком
Количество контактов	10
Тип контактов	Штыревые
Диаметр контактов	1 мм
Способ сочленения	Резьбовой
Рабочее напряжение	До 560 В
Допустимый ток на один контакт	До 7 А
Допустимый суммарный ток	До 58 А
Сопротивление контакта	Не более 5 мОм
Сопротивление изоляции	Не менее 5000 МОм в нормальных условиях
Электрическая прочность изоляции	До 1850 В
Рабочая температура	От −60 до +100 °C
Количество циклов сочленения	До 500
Герметичность	Негерметичное исполнение

Указанные значения характерны для исполнения 2РМ22КУН10Ш1В1 с десятью контактами диаметром 1 мм; при выборе ответной части и кабеля необходимо сверяться с техническими условиями именно на применяемую партию и изготовителя.

Где применяется 2РМ22КУН10Ш1В1

Разъём используется там, где требуется многоконтактное разъёмное соединение кабеля с оборудованием при достаточно высоких требованиях к механической стойкости. Типичные области применения:

промышленная автоматика и системы управления;
измерительные комплексы и испытательное оборудование;
приборостроение;
системы электропитания и распределения сигналов;
транспортная, специальная и производственная техника;
кабельные жгуты внутри шкафов, стоек и аппаратных отсеков.

Угловой патрубок особенно полезен при плотной компоновке: кабель не выступает вдоль оси соединителя, что уменьшает радиус изгиба и снижает риск повреждения жгута при монтаже или обслуживании.

На что обратить внимание при применении

Для стабильной работы соединения важно правильно подобрать ответную часть, соблюсти схему распайки и обеспечить допустимое сечение проводников. Несмотря на то что номинальный ток одного контакта может достигать 7 А, фактическая нагрузка зависит от условий теплоотвода, плотности заполнения контактных позиций, температуры окружающей среды и режима одновременной работы нескольких цепей.

Также следует учитывать, что 2РМ22КУН10Ш1В1 относится к негерметичным соединителям. Если оборудование эксплуатируется под воздействием влаги, пыли, агрессивных сред или требуется защита от проникновения жидкости, необходимы дополнительные конструктивные меры: герметизированный ввод кабеля, защитный кожух либо выбор соединителя соответствующего герметичного исполнения.

Разъём 2РМ22КУН10Ш1В1 сочетает 10-контактную компоновку, резьбовую фиксацию, угловой кабельный ввод и устойчивость к промышленным условиям эксплуатации. Благодаря этому он остаётся практичным решением для создания разъёмных электрических соединений в низкочастотных цепях аппаратуры и кабельных систем.
