Назначение соединителя 2РМ22КУН10Г3В1В

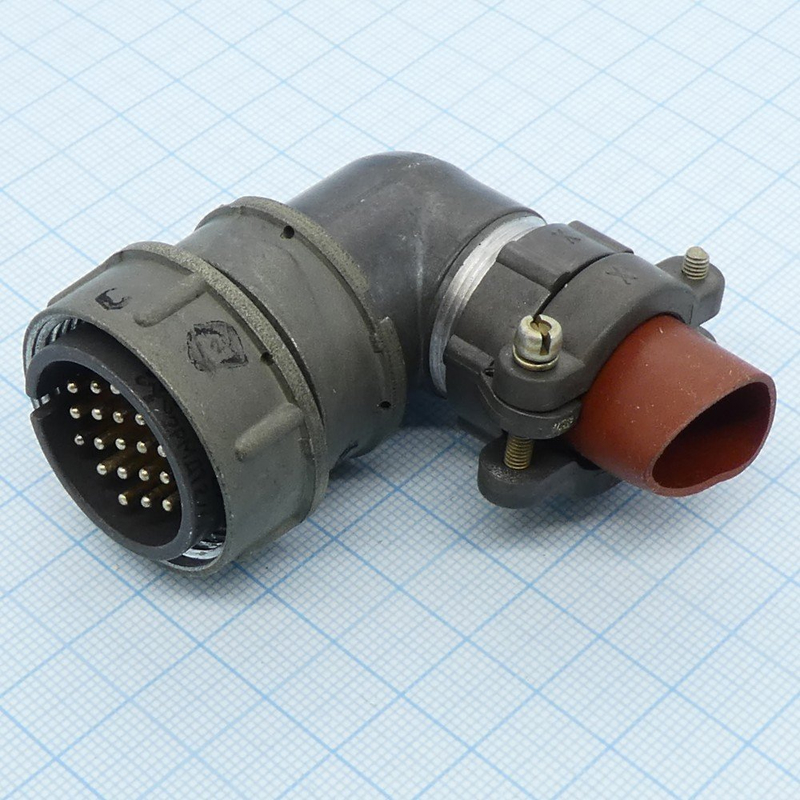

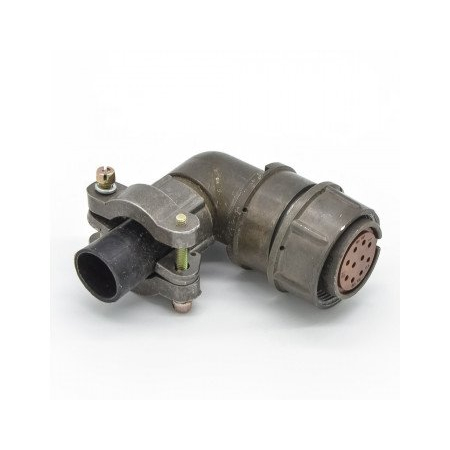

Соединитель 2РМ22КУН10Г3В1В — цилиндрический низкочастотный соединитель серии 2РМТ, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие относится к негерметичным тропикоустойчивым соединителям всеклиматического исполнения и применяется там, где требуется надёжная коммутация при воздействии повышенной влажности, температуры и других климатических факторов. Модель представляет собой розетку кабельного исполнения с угловым патрубком, рассчитанную на 10 контактов.

Конструкция и расшифровка обозначения

Обозначение модели построено по стандартной схеме серии 2РМ и содержит полный набор конструктивных признаков:

• 2РМ22 — тип и типоразмер корпуса серии 2РМТ (2РМ22);
• К — вид корпуса: кабельный;
• У — исполнение монтажной части: угловой патрубок;
• Н — вид гайки патрубка: для неэкранированного кабеля;
• 10 — количество контактов: 10;
• Г — часть соединителя: розетка;
• 3 — показатель теплостойкости;
• В — покрытие контактов: серебро;
• В1 — всеклиматическое исполнение.

Таким образом, в одном изделии сочетаются кабельный корпус с угловым патрубком под неэкранированный кабель, розеточная часть с десятью контактами и серебряное покрытие контактной группы.

Основные технические характеристики

• Тип соединителя: негерметичный, тропикоустойчивый;
• Климатическое исполнение: всеклиматическое;
• Состав: вилка и розетка (в данной модели — розетка);
• Вид корпуса: кабельный;
• Исполнение монтажной части: угловой патрубок;
• Вид гайки патрубка: для неэкранированного кабеля (Н);
• Количество контактов: 10;
• Покрытие контактов: серебро (В);
• Сочленение: резьбовое;
• Поляризация корпусов: одношпоночная;
• Способ монтажа: пайка;
• Монтаж: внутренний;
• Рабочее напряжение: до 700 В;
• Рабочая частота: до 3 МГц.

Особенности и применение

Резьбовое сочленение обеспечивает механически прочное и стабильное соединение частей, а одношпоночная поляризация корпусов исключает неправильную стыковку и тем самым защищает контакты от повреждения. Монтаж контактов выполняется пайкой, что даёт надёжный электрический контакт; монтаж внутренний. Серебряное покрытие контактов снижает переходное сопротивление и улучшает стабильность работы цепей.

Всеклиматическое исполнение и тропикоустойчивость позволяют применять соединитель в аппаратуре, работающей в разнообразных климатических условиях, включая влажный и тёплый климат. Кабельный корпус с угловым патрубком удобен при прокладке жгутов под углом к оси соединителя, а исполнение гайки под неэкранированный кабель определяет область использования — коммутация неэкранированных кабельных линий.

Благодаря рабочим параметрам до 700 В и частоте до 3 МГц изделие подходит для низкочастотных цепей питания и управления в составе электро- и радиоаппаратуры. Соединитель 2РМ22КУН10Г3В1В выполняет функцию розеточной части, которая работает в паре с ответной вилкой соответствующего типоразмера серии 2РМТ.
