Назначение соединителя 2РМ22КУН10Г1В1Л

Разъем 2РМ22КУН10Г1В1Л относится к серии цилиндрических низкочастотных негерметичных соединителей. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие применяется для коммутации кабельных линий в составе электрооборудования, приборов и устройств, где требуется надёжное механическое соединение и стабильный электрический контакт.

Поскольку соединитель является негерметичным, его используют в условиях, где не предъявляются требования к полной герметичности корпуса. При этом климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 определяет допустимые условия эксплуатации в умеренном и холодном климате, в том числе на открытом воздухе при соответствующей защите от прямого воздействия осадков.

Подтверждённые особенности и характеристики

Ниже перечислены технические параметры и конструктивные признаки, указанные для данной модели.

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 22 мм.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 10.
• Часть соединителя: розетка.
• Покрытие контактов: серебро (по маркировке; в отдельных источниках упоминается золото).
• Способ монтажа: обжимка или пайка на кабель.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Максимальный ток: до 7 А на контакт.
• Сочленение: резьбовое, с одношпоночной поляризацией корпусов.

Указанные параметры позволяют отнести изделие к классу низкочастотных соединителей, работающих с сигналами и цепями питания умеренной мощности. Резьбовое сочленение обеспечивает механическую фиксацию ответных частей, а одношпоночная поляризация исключает неправильную стыковку корпусов.

Применение и монтаж

Разъем 2РМ22КУН10Г1В1Л используется для внутреннего и наружного монтажа. Он может применяться как с экранированными, так и с неэкранированными кабелями; при этом вид гайки патрубка в данной модификации ориентирован на неэкранированный кабель. Угловой патрубок удобен в компоновках, где кабель должен выходить под углом к оси соединителя, что позволяет экономить пространство внутри корпуса прибора и уменьшать радиус изгиба кабеля.

Монтаж на кабель выполняется одним из двух способов — обжимкой или пайкой. Выбор способа зависит от типа кабеля, требований к надёжности соединения и оснастки, имеющейся у монтажника. После разделки кабеля и закрепления контактов корпус соединителя собирается, а сочленение с ответной частью производится вручную до упора по резьбе.

Особенности маркировки

Модель 2РМ22КУН10Г1В1Л отличается от 2РМ22КУН10Г1В1 наличием буквы «Л» в конце обозначения. Эта литера может указывать на дополнительные особенности или модификации, например на исполнение розетки, однако точная информация о значении данного символа в доступных источниках не предоставлена. Поэтому при подборе ответных частей и аналогов следует ориентироваться на подтверждённый набор характеристик: условный размер корпуса 22 мм, десять контактов, угловой патрубок под неэкранированный кабель, негерметичное исполнение и климатическое исполнение УХЛ2.1.

Условия эксплуатации

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия охватывает большинство задач, возникающих при эксплуатации промышленного и специального оборудования в умеренном и холодном климате. Токовая нагрузка до 7 А на контакт при десяти контактах позволяет коммутировать как цепи питания, так и сигнальные линии с частотой до 3 МГц и напряжением до 700 В.

Краткое резюме

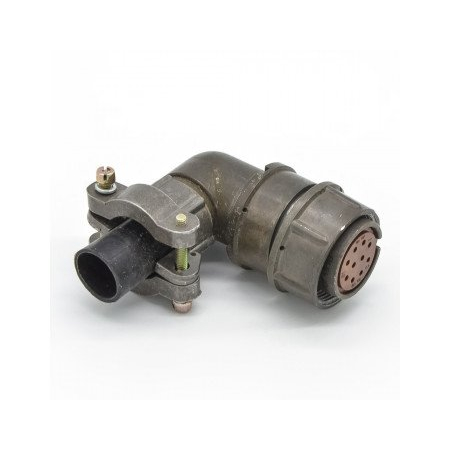

2РМ22КУН10Г1В1Л — кабельная розетка серии 2РМ22 с десятью контактами, угловым патрубком для неэкранированного кабеля и резьбовым сочленением с одношпоночной поляризацией. Изделие предназначено для цепей постоянного и переменного тока частотой до 3 МГц и напряжением до 700 В, монтируется обжимкой или пайкой и рассчитано на эксплуатацию при температуре от минус 60 до плюс 100 градусов Цельсия. Артикул товара — 367.
