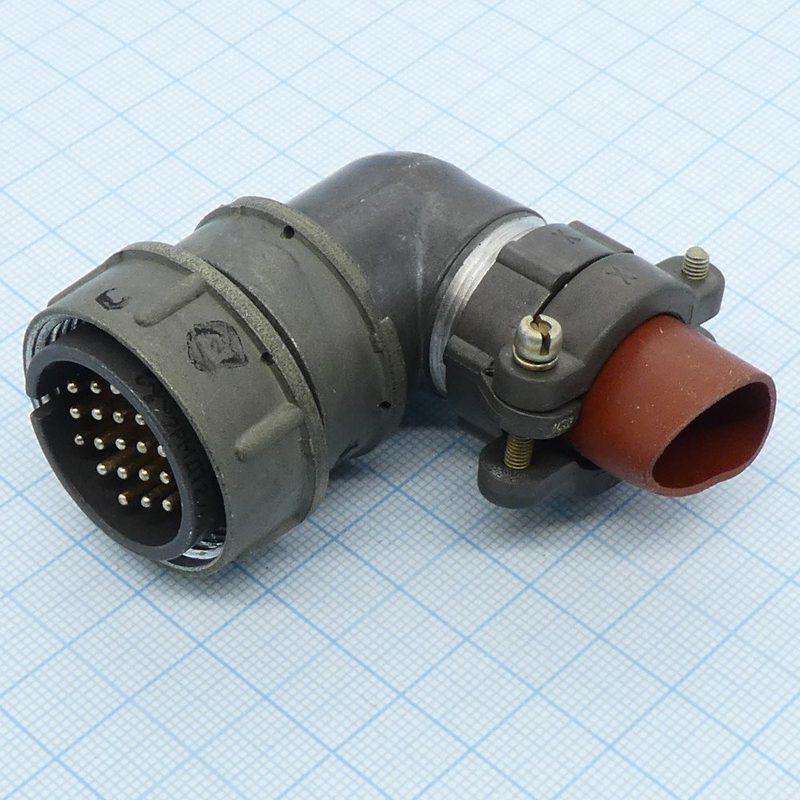

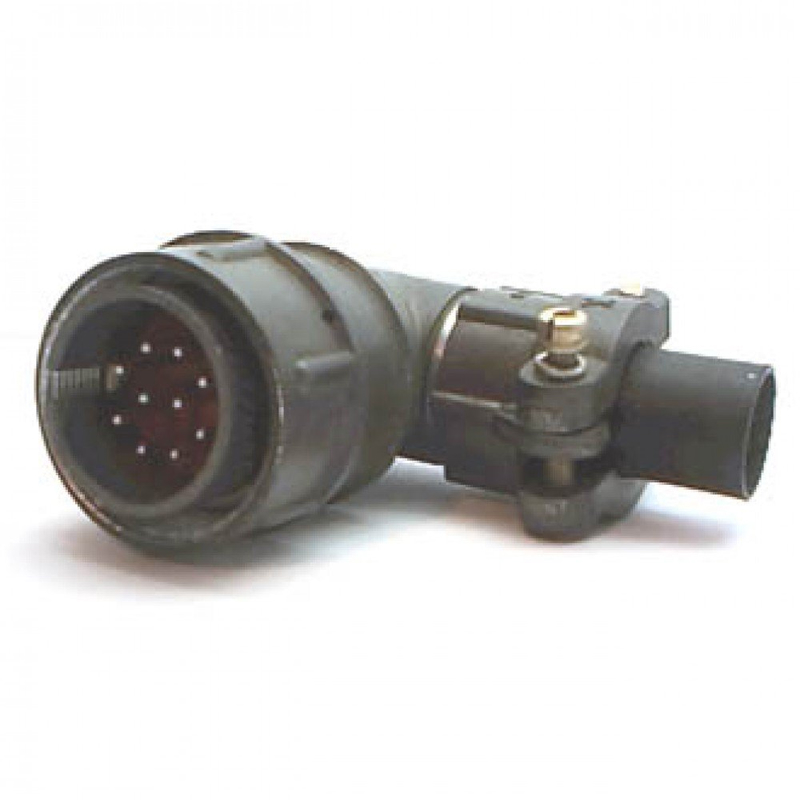

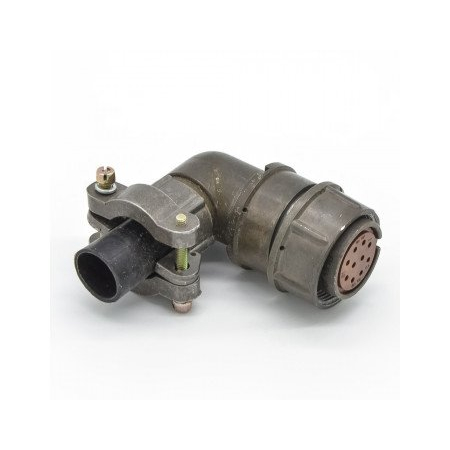

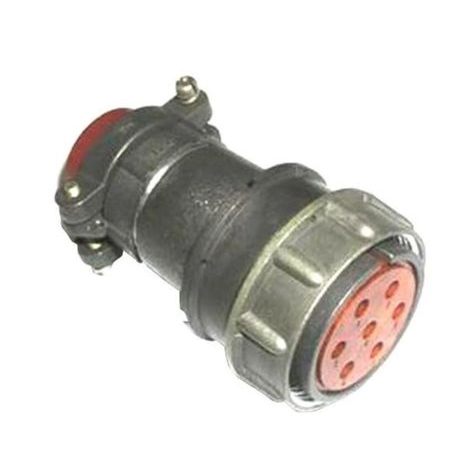

Назначение разъёма 2РМ22КУН10Г1В1

2РМ22КУН10Г1В1 — это электрический соединитель производства завода «Элекон» (Казань), относящийся к серии 2РМ. Серия представляет собой негерметичные цилиндрические соединители для внутреннего монтажа, предназначенные для работы в электрических цепях переменного тока с напряжением до 560 В и частотой 400 Гц, а также в цепях постоянного тока и переменного тока с частотой до 10 кГц.

Основное назначение изделия — надёжное соединение проводов и кабелей с контактными элементами, рассчитанными на пайку. Разъём применяется во внутреннем монтаже электротехнической и радиоэлектронной аппаратуры, где требуется механически прочное и электрически стабильное сочленение ответных частей.

Расшифровка обозначения и подтверждённые особенности

Маркировка 2РМ22КУН10Г1В1 содержит полный набор технических признаков изделия, каждый из которых подтверждён документацией производителя.

• 2РМ22 — тип соединителя серии 2РМ, условный размер корпуса 22.
• КУН — кабельная неэкранированная розетка; обозначение «КУ» указывает на кабельное исполнение, «Н» — на отсутствие экранирования.
• Прямой патрубок — исполнение без дополнительного обозначения «Э», то есть без углового вывода.
• 10 — количество контактов в разъёме.
• Г1В1 — контакты диаметром 1,0 мм с серебряным покрытием.
• Климатическое исполнение — УХЛ 2.1 по ГОСТ 15150-69, для холодного и умеренного климата.
• Рабочая температура — от минус 60 °C до плюс 100 °C; при серебряном покрытии контактов допускается нагрев до плюс 180 °C.
• Соответствие — техническим условиям ТУ ГЕ0.364.126ТУ.

Механические и электрические параметры

Разъём выдерживает вибрационные нагрузки в диапазоне от 1 до 1000 Гц с ускорением до 50 g, а также ударные воздействия с ускорением до 500 g. Ресурс сочленения составляет до 500 соединений и разъединений. Конструкция обеспечивает низкое переходное сопротивление контакта, что важно для стабильной передачи сигнала и питания.

Применение и условия эксплуатации

Изделие используется в различных отраслях промышленности, включая военную технику, для коммутации проводов и кабелей. Благодаря климатическому исполнению УХЛ 2.1 разъём пригоден для эксплуатации в условиях холодного и умеренного климата под навесом или в помещениях, где исключено прямое воздействие влаги и агрессивных сред.

Монтаж выполняется пайкой проводников к контактам. Ответная часть подбирается из той же серии 2РМ с соответствующим условным размером корпуса и числом контактов.

Историческая справка и совместимость

Серия 2РМ выпускалась до 1991–1992 годов, после чего была заменена всеклиматической серией 2РМТ с климатическим исполнением В 2.1. Соединители 2РМТ отличаются повышенной стойкостью к воздействию влажности до 98 процентов при температуре плюс 35 °C, соляного тумана и плесневых грибков. При подборе замены для модели 2РМ22КУН10Г1В1 следует учитывать это различие в климатическом исполнении.

Таким образом, 2РМ22КУН10Г1В1 представляет собой десятиконтактную кабельную неэкранированную розетку с прямым патрубком и серебряным покрытием контактов, предназначенную для внутреннего монтажа в аппаратуре, эксплуатируемой в умеренном и холодном климате.
