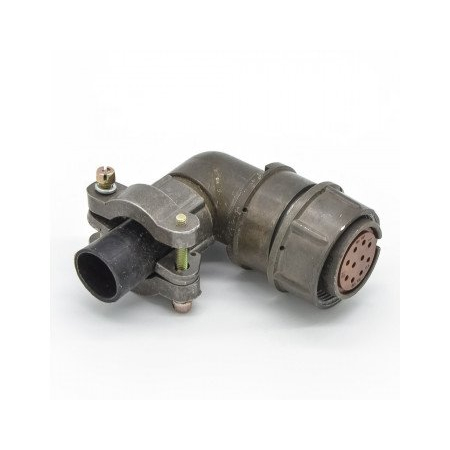

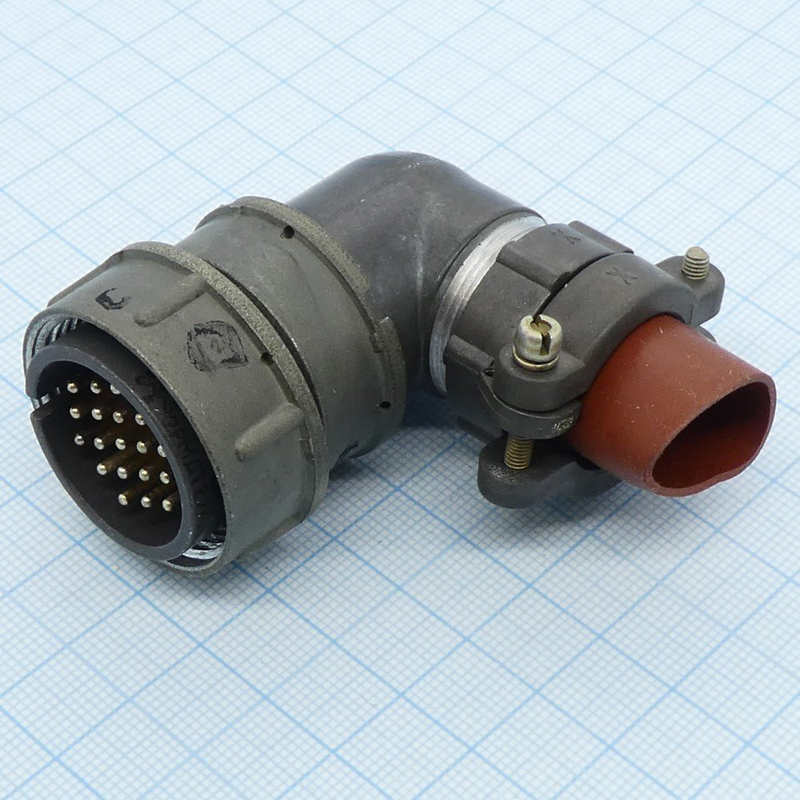

2РМ22КУН10Г1В1 — кабельная розетка серии 2РМ для надежных электрических соединений

Разъем 2РМ22КУН10Г1В1 представляет собой малогабаритный цилиндрический низкочастотный соединитель серии 2РМ. Изделие выполнено в виде кабельной розетки с угловым патрубком и применяется для создания разъемных соединений в цепях постоянного и переменного тока, включая сигналы переменного тока частотой до 3 МГц.

Расшифровка маркировки

Обозначение 2РМ22КУН10Г1В1 содержит основные конструктивные признаки соединителя:

• 2РМ — тип цилиндрического низкочастотного негерметичного разъема.

• 22 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• У — угловой патрубок для удобного вывода кабеля.

• Н — гайка патрубка для неэкранированного кабеля.

• 10 — количество контактов.

• Г — розетка.

• 1 — сочетание из десяти контактов диаметром 1,0 мм.

• В — серебряное покрытие контактов.

• 1 — теплостойкое исполнение, рассчитанное на температуру до +100 °C.

Основные характеристики

Соединитель 2РМ22КУН10Г1В1 рассчитан на использование в оборудовании, где важны компактность, стабильность контакта и удобство кабельного монтажа. Для исполнения с десятью контактами диаметром 1,0 мм указываются рабочее напряжение до 560 В, допустимый ток до 7 А на один контакт и суммарная токовая нагрузка до 58 А. Сопротивление контакта — не более 5 мОм.

Ключевые параметры:

Указанные параметры относятся к разъемам типоразмера 2РМ22 с десятью контактами; при проектировании аппаратуры следует сверять конкретное исполнение с конструкторской документацией и требованиями системы.

Конструкция и назначение

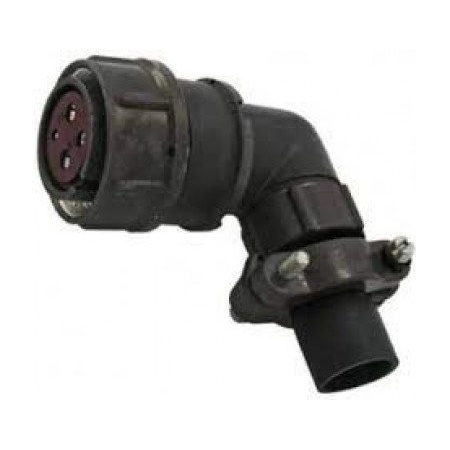

Корпус кабельного разъема с угловым патрубком помогает организовать компактный вывод кабеля в условиях ограниченного монтажного пространства. Резьбовое сочленение обеспечивает механическую фиксацию пары «вилка–розетка», а одношпоночная поляризация снижает риск неправильного соединения при установке и обслуживании оборудования.

Серебряное покрытие рабочих поверхностей контактов предназначено для поддержания надежного электрического контакта. Десятиконтактная схема подходит для одновременной передачи питания, управляющих сигналов и межблочных соединений — если это соответствует электрической схеме конкретного устройства.

Пример применения: 2РМ22КУН10Г1В1 может использоваться как кабельная часть разъемного соединения в измерительном модуле или промышленном шкафу автоматики: через 10 контактов подключают питание, цепи управления и сигнальные линии, а угловой патрубок позволяет направить кабель вдоль корпуса оборудования без резкого перегиба.

Где применяется 2РМ22КУН10Г1В1

Разъемы серии 2РМ применяются в радиоэлектронной, измерительной, промышленной и специализированной аппаратуре. Конкретная модификация 2РМ22КУН10Г1В1 востребована там, где необходимы многоконтактное кабельное соединение, винтовая фиксация и эксплуатация в диапазоне температур от −60 до +100 °C.

Перед установкой важно проверить совместимость ответной части по серии, типоразмеру, числу и расположению контактов, части соединителя («вилка» или «розетка»), а также по электрическим и климатическим требованиям проекта.
