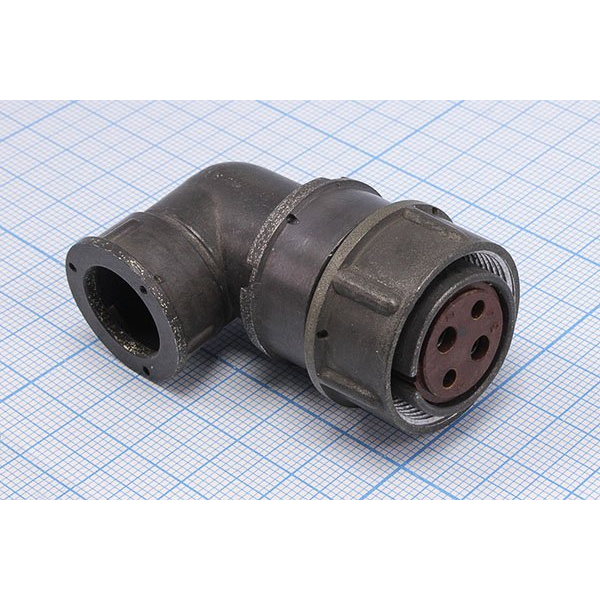

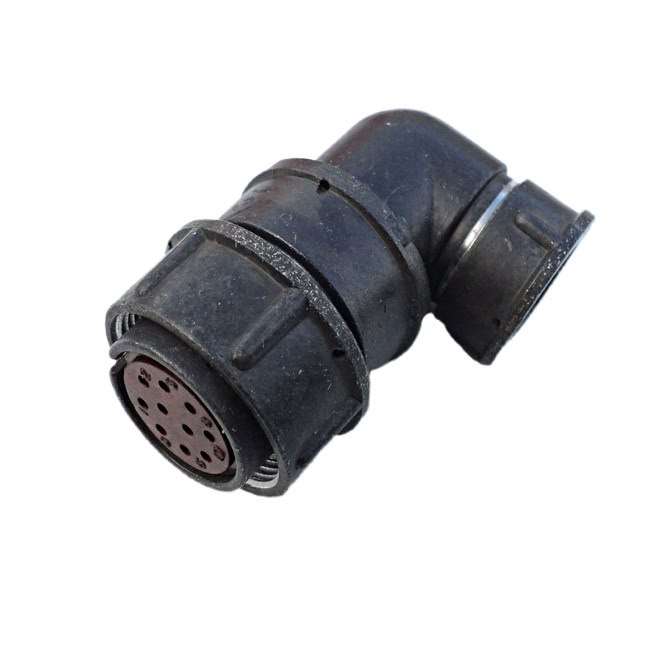

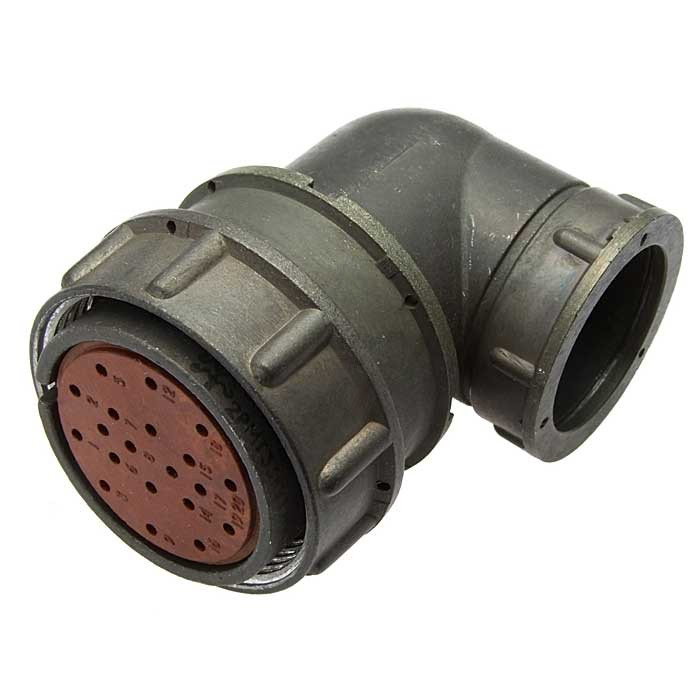

Назначение соединителя 2РМ22КУЭ4Ш3В1В

Соединитель 2РМ22КУЭ4Ш3В1В — это цилиндрический низкочастотный негерметичный электрический разъём, входящий в серию 2РМ22. Он предназначен для коммутации электрических цепей постоянного и переменного тока в составе узлов и блоков радиоэлектронной аппаратуры специального и общего назначения. Изделие рассчитано на работу при частоте тока до 3 МГц и напряжении до 700 В.

По назначению разъём представляет собой вилку кабельного исполнения, то есть часть соединителя, которая монтируется на кабель и сочленяется с ответной розеткой. Такое сочетание применяется там, где требуется быстросъёмное соединение кабельной линии с прибором или блоком аппаратуры.

Подтверждённые характеристики

Ниже перечислены параметры, установленные для данной модели по её обозначению и по данным аналогичных исполнений серии 2РМ22.

• Тип соединителя: негерметичный, низкочастотный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 22.
• Вид корпуса: кабельный (обозначение К).
• Вид патрубка: угловой (обозначение У).
• Вид гайки патрубка: для экранированного кабеля (обозначение Э).
• Количество контактов: 4.
• Часть соединителя: вилка (обозначение Ш).
• Обозначение сочетания контактов: 3.
• Покрытие контактов: серебро (обозначение В).
• Теплостойкость: до 100 градусов Цельсия.

Электрические параметры

Максимальное рабочее напряжение составляет до 700 В. Максимальная рабочая частота — до 3 МГц. Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях. Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия.

Конструктивные особенности

Разъём имеет угловой патрубок с гайкой для экранированного кабеля, что позволяет подключать кабель с экранирующей оплёткой и обеспечивать её механическое крепление и заземление на корпусе соединителя. Корпус кабельного исполнения рассчитан на закрепление кабеля непосредственно у разъёма.

Применение и монтаж

Соединители серии 2РМ22 используются в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Они устанавливаются в узлах и блоках радиоэлектронной аппаратуры, в том числе специального назначения, и предназначены для внутреннего монтажа.

Конструктивно соединитель состоит из двух частей — вилки и розетки; данная модель является вилкой. Монтаж проводников выполняется методом пайки, а сочленение вилки с розеткой — резьбовое, что обеспечивает надёжную фиксацию и сохранение контакта при механических воздействиях. Вилки и розетки серии могут быть как кабельными, так и блочными (приборными); данное исполнение относится к кабельным.

Благодаря покрытию контактов серебром обеспечивается стабильное переходное сопротивление в течение срока службы. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 допускает эксплуатацию изделия в условиях умеренного и холодного климата при размещении под навесом или внутри помещений, где исключено прямое воздействие осадков и солнечной радиации.

Краткие итоги

1. Назначение: коммутация цепей постоянного и переменного тока в радиоэлектронной аппаратуре.
2. Ключевые параметры: до 700 В, до 3 МГц, 4 контакта, серебряное покрытие.
3. Исполнение: кабельная вилка с угловым патрубком под экранированный кабель, климатическое исполнение УХЛ2.1.

Соединитель 2РМ22КУЭ4Ш3В1В соответствует своему обозначению по всем перечисленным признакам и применяется в составе ответных пар «вилка — розетка» соответствующего типоразмера корпуса 22.
