Назначение соединителя

Разъём 2РМ22КУЭ4Ш3В1 «Исеть» — это цилиндрический низкочастотный негерметичный соединитель, рассчитанный на эксплуатацию в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Изделие относится к серии 2РМ и предназначено для работы в блоках и узлах радиоэлектронной аппаратуры общего и специального назначения.

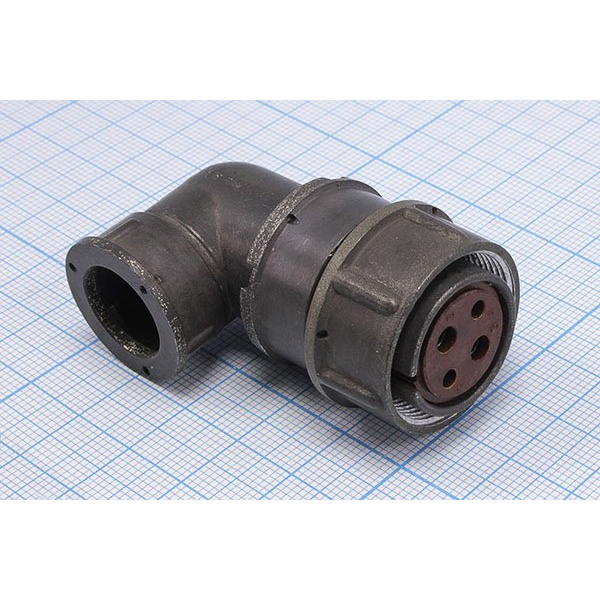

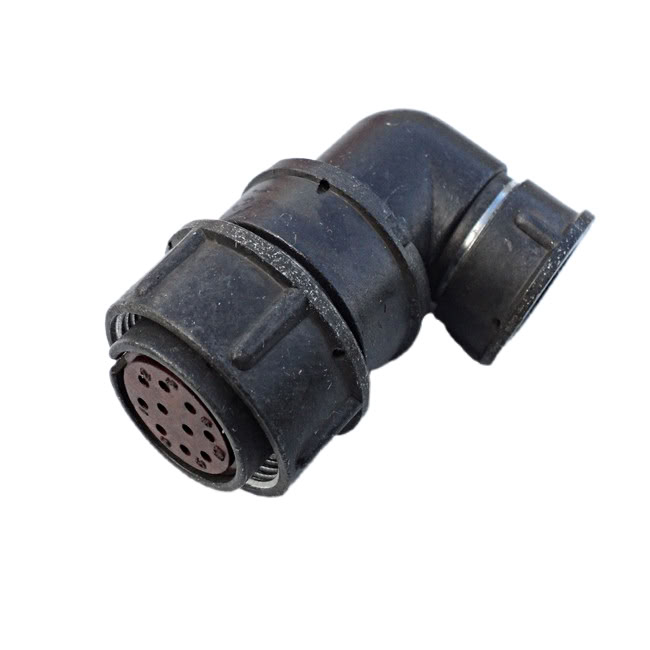

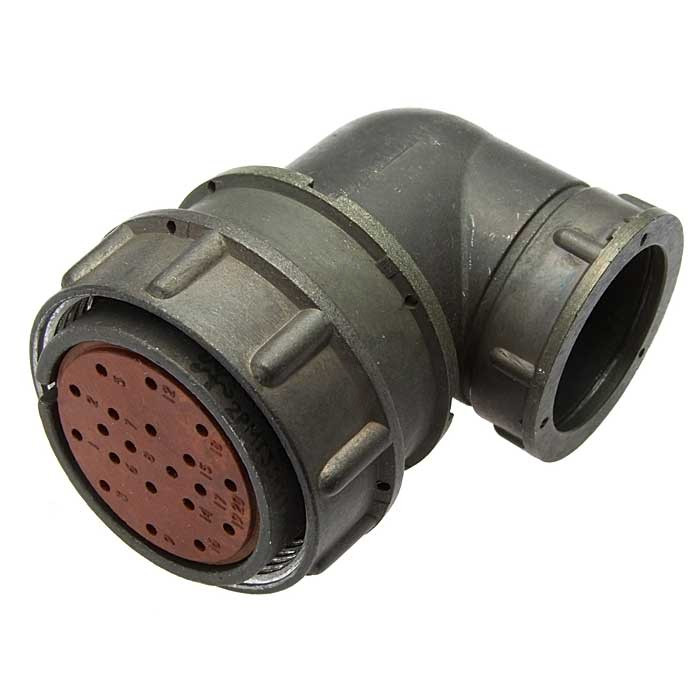

Соединитель представляет собой кабельную вилку с угловым патрубком и металлическим корпусом, предназначенную для экранированных кабелей. Такое исполнение позволяет организовать надёжное электрическое соединение и одновременно обеспечить экранирование линии, что важно при передаче сигналов в условиях повышенного уровня помех.

Конструктивные особенности

Разъём имеет резьбовую фиксацию сочленённого положения, что обеспечивает надёжное соединение и защиту от самопроизвольного разъединения в условиях вибраций и ударов. Это делает его пригодным для применения в аппаратуре, подвергающейся механическим нагрузкам при эксплуатации и транспортировке.

В разъёме 4 контакта, покрытых серебром. Допускается сочетание диаметров контактов 2 мм и 3 мм, что отражено в обозначении сочетанием «3». Материал изолятора — обычно карбид, корпус выполнен из металла. Негерметичное исполнение подразумевает эксплуатацию в условиях, где не требуется полная герметизация корпуса.

Электрические параметры

• Максимальное рабочее напряжение — около 560 В, максимальное напряжение — не более 700 В.
• Сопротивление изоляции — не ниже 1000 МОм.
• Токовая нагрузка на один контакт — примерно 18 А для диаметра 2 мм и до 32 А для диаметра 3 мм.
• Суммарная нагрузка на разъём может достигать порядка 80 А.
• Рабочий диапазон частот — до 3 МГц.

Условия эксплуатации

Рабочий диапазон температур составляет приблизительно от минус 60 °C до плюс 100 °C, что позволяет использовать разъём в сложных климатических условиях. Климатическое исполнение соответствует исполнению УХЛ2.1 по ГОСТ 15150‑69. Теплостойкость до 100 °C зафиксирована в обозначении последней цифрой «1».

Расшифровка обозначения

1. 2РМ — тип соединителя.
2. 22 — условный размер корпуса 22 мм.
3. К — кабельный корпус.
4. У — угловой патрубок.
5. Э — гайка патрубка для экранированного кабеля.
6. 4 — количество контактов.
7. Ш — вилка.
8. 3 — сочетание контактов.
9. В — серебряное покрытие контактов.
10. 1 — теплостойкость до 100 °C.

Область применения

Благодаря сочетанию высокой токовой нагрузки, широкого температурного диапазона и экранированного исполнения соединитель 2РМ22КУЭ4Ш3В1 применяется в блоках и узлах радиоэлектронной аппаратуры общего и специального назначения. Резьбовая фиксация и металлический корпус делают его пригодным для тех участков, где важны устойчивость к вибрациям, ударам и защита от самопроизвольного разъединения.

Изделие выпускается производителем «Исеть» и поставляется под артикулом 387 в категории 2РМ22. Перед монтажом следует учитывать негерметичное исполнение корпуса и допустимые сочетания диаметров контактов, чтобы правильно подобрать ответную часть и кабель.
