Назначение соединителя 2РМ22КУЭ4Ш3В1

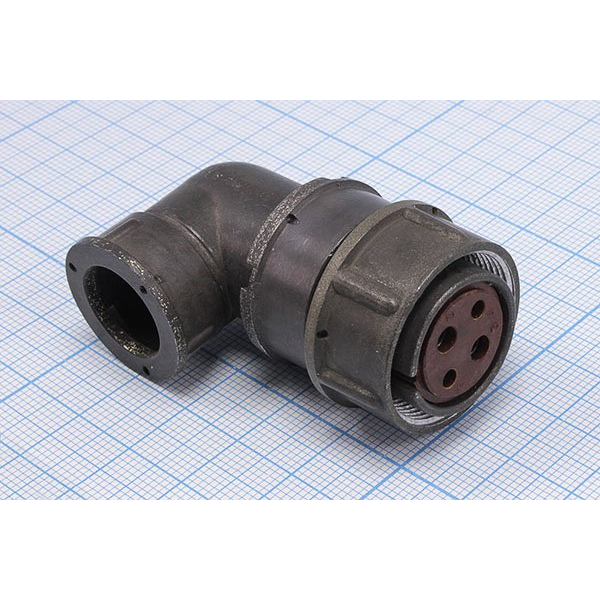

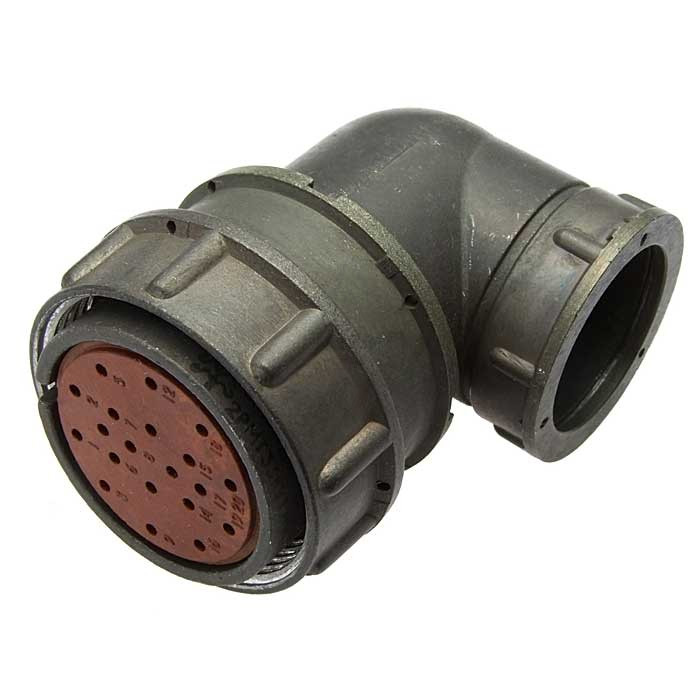

2РМ22КУЭ4Ш3В1 производства «Элекон» — это вилка кабельная, входящая в серию цилиндрических низкочастотных негерметичных соединителей типа 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Конструкция рассчитана на работу с экранированными кабелями, для чего предусмотрены кабельный корпус, угловой патрубок и гайка для экранированного кабеля.

Такие соединители применяются в узлах радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжное разъёмное соединение при монтаже на кабели или приборы. Вилка обеспечивает механическое крепление кабеля и электрический контакт с ответной частью, сохраняя стабильность соединения в условиях вибрации, перепадов температуры и других эксплуатационных нагрузок.

Расшифровка обозначения 2РМ22КУЭ4Ш3В1

Маркировка соединителя построена по принятой для серии 2РМ схеме и содержит полную информацию о конструкции и исполнении изделия:

• 2РМ — тип соединителя, цилиндрический низкочастотный негерметичный разъём.
• 22 — условный размер корпуса, 22 мм.
• К — кабельный корпус, предназначенный для монтажа на кабель.
• У — угловой патрубок, обеспечивающий ввод кабеля под углом к оси соединителя.
• Э — наличие гайки для экранированного кабеля, позволяющей закрепить экранную оплётку.
• 4 — количество контактов в соединителе.
• Ш — вилка, то есть ответная часть с выступающими контактами.
• 3 — сочетание контактов с диаметрами 2 мм и 3 мм.
• В — серебряное покрытие контактной части.
• 1 — исполнение с теплостойкостью до +100 °C.

Технические особенности и подтверждённые характеристики

Соединитель имеет условный размер корпуса 22 мм и оснащён четырьмя контактами с диаметрами 2 мм или 3 мм. Контактные поверхности покрыты серебром, что обеспечивает стабильное переходное сопротивление и надёжную коммутацию. Токовая нагрузка достигает 18 А на контакт диаметром 2 мм и 32 А на контакт диаметром 3 мм, суммарная токовая нагрузка по всем контактам — до 80 А. Рабочее напряжение составляет до 560 В.

Электрическая изоляция соединителя характеризуется сопротивлением не менее 1000 МОм. Рабочий диапазон температур — от минус 60 °C до плюс 100 °C, климатическое исполнение — УХЛ2.1. Ресурс изделия составляет не менее 5000 часов наработки и до 500 циклов сочленения-расчленения, что подтверждает его пригодность для длительной эксплуатации с периодическим подключением и отключением.

Основные параметры

• Тип изделия: вилка кабельная серии 2РМ.
• Условный размер корпуса: 22 мм.
• Количество контактов: 4.
• Диаметры контактов: 2 мм или 3 мм.
• Покрытие контактов: серебро.
• Ток на контакт 2 мм: до 18 А.
• Ток на контакт 3 мм: до 32 А.
• Суммарная токовая нагрузка: до 80 А.
• Рабочее напряжение: до 560 В.
• Частота коммутируемых цепей: до 3 МГц.
• Максимальное напряжение цепей: до 700 В.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Климатическое исполнение: УХЛ2.1.
• Наработка: не менее 5000 часов.
• Число сочленений-расчленений: до 500.

Применение и монтаж

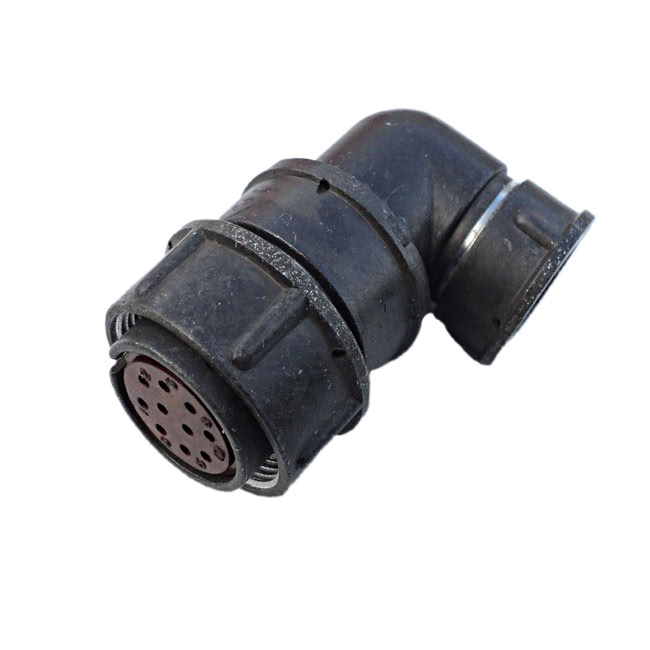

Разъёмы серии 2РМ используются в узлах радиоэлектронной аппаратуры специального и общего назначения. Кабельный корпус с угловым патрубком позволяет монтировать вилку на экранированный кабель с направлением ввода под углом, а гайка для экранированного кабеля обеспечивает надёжное закрепление экранной оплётки. Это важно для снижения электромагнитных помех и сохранения целостности экранирующего контура.

Изделие обеспечивает надёжное соединение в различных электронных системах, включая устройства, где требуется коммутация цепей с повышенными токами и напряжениями. Благодаря негерметичному исполнению соединитель применяется в защищённых от прямого воздействия влаги условиях, соответствующих климатическому исполнению УХЛ2.1. Вилка 2РМ22КУЭ4Ш3В1 сочетает компактный корпус размером 22 мм с четырьмя силовыми контактами, что делает её востребованной при построении кабельных сборок и межблочных соединений в аппаратуре с высокими требованиями к надёжности и ресурсу работы.
