Назначение разъёма 2РМ22КУЭ4Ш3В1

Разъём 2РМ22КУЭ4Ш3В1 относится к серии цилиндрических низкочастотных негерметичных соединителей 2РМ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Соединитель применяется для коммутации кабельных линий и подключения кабелей к приборам и блокам.

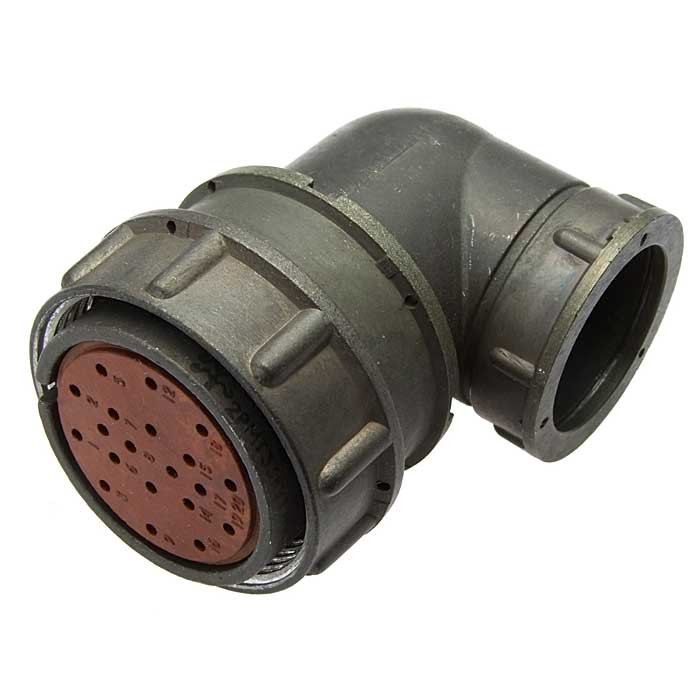

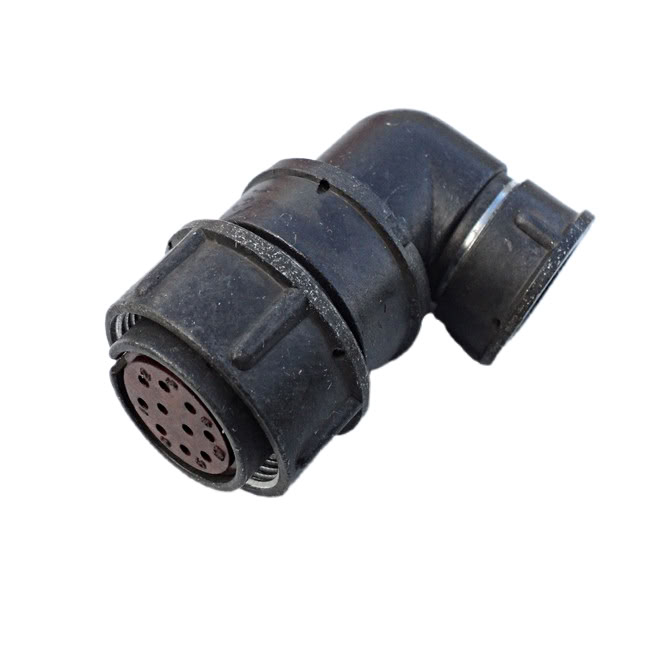

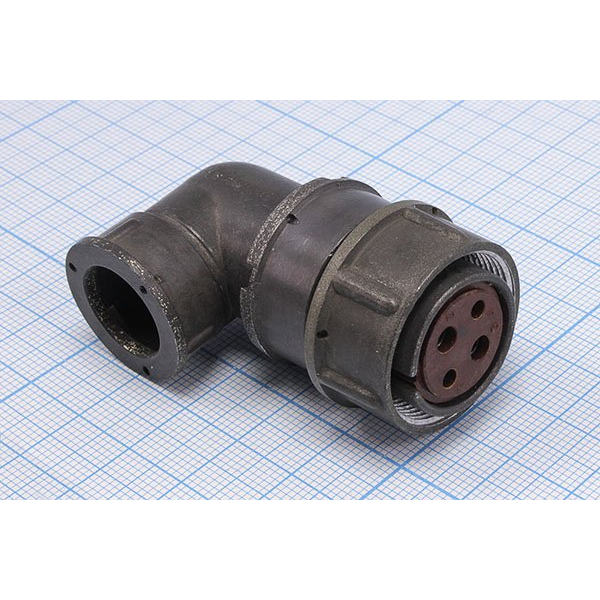

Данное исполнение представляет собой вилку с кабельным корпусом и угловым патрубком. Угловая конструкция патрубка удобна при монтаже в стеснённых условиях, когда кабель необходимо вывести под углом к оси разъёма. Исполнение патрубка предусматривает гайку для экранированного кабеля, что позволяет сохранить экранирование линии и снизить влияние помех.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные для данного исполнения соединителя.

• Тип соединителя: вилка.
• Условный размер корпуса: 22 миллиметра.
• Количество контактов: 4.
• Покрытие контактов: серебро.
• Диаметр контактов: в зависимости от исполнения применяются контакты диаметром 2 миллиметра и 3 миллиметра.
• Токовая нагрузка для контактов диаметром 2 миллиметра: до 18 ампер.
• Токовая нагрузка для контактов диаметром 3 миллиметра: до 32 ампер.
• Максимальная суммарная нагрузка: до 80 ампер.
• Максимальное рабочее напряжение: 560 вольт.
• Сопротивление изоляции: не менее 1000 мегаом.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Минимальная наработка: 5000 часов.
• Максимальное количество сочленений-расчленений: 500.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и подходит для низковольтных и силовых цепей в пределах указанной токовой нагрузки. Негерметичное исполнение корпуса означает, что изделие не предназначено для работы в условиях прямого воздействия влаги под давлением, однако климатическое исполнение УХЛ2.1 рассчитано на эксплуатацию в умеренном и холодном климате.

Область применения

Разъёмы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Благодаря универсальности монтажа они могут устанавливаться как на кабели, так и на приборы. Это делает серию востребованной в составе измерительной, связной и управляющей аппаратуры, где требуется надёжное разъёмное соединение с возможностью многократного сочленения.

Исполнение с угловым патрубком и гайкой для экранированного кабеля применяется там, где важны компактная трассировка кабеля и сохранение экрана. Ресурс в 500 циклов сочленения-расчленения и минимальная наработка 5000 часов определяют область применения изделия как соединителя для периодического подключения и коммутации в составе стационарного и переносного оборудования.

Расшифровка условного обозначения

Структура обозначения 2РМ22КУЭ4Ш3В1 читается следующим образом:

1. 2РМ — тип соединителя.
2. 22 — условный размер корпуса.
3. К — кабельный тип корпуса.
4. У — угловой тип патрубка.
5. Э — гайка патрубка для экранированного кабеля.
6. 4 — количество контактов.
7. Ш — вилка.
8. 3 — обозначение сочетания контактов.
9. В — серебряное покрытие контактов.
10. 1 — теплостойкость до плюс 100 градусов Цельсия.

По имеющимся данным, обозначение сочетания контактов указывает на наличие контактов диаметром 2 миллиметра и 3 миллиметра в одном изделии. При подборе ответной части и кабеля следует учитывать это сочетание, а также суммарную токовую нагрузку на соединитель.

Указания по подбору и эксплуатации

При выборе разъёма 2РМ22КУЭ4Ш3В1 необходимо учитывать тип корпуса, способ монтажа и характеристики кабеля. Кабельное исполнение с угловым патрубком и гайкой для экранированного кабеля предполагает заделку экрана и фиксацию кабеля в патрубке. Ответная часть подбирается по условному размеру корпуса 22 миллиметра, количеству и диаметру контактов, а также по типу исполнения — вилка сочленяется с соответствующим розеточным соединителем серии 2РМ.

Эксплуатационные ограничения определяются указанными значениями напряжения, тока и температуры. Превышение максимального рабочего напряжения 560 вольт, суммарной нагрузки 80 ампер или температуры плюс 100 градусов Цельсия не допускается. Изделие негерметично, поэтому при монтаже следует предусматривать защиту от прямого попадания влаги, если условия работы отличаются от предусмотренных исполнением УХЛ2.1.

Артикул изделия — 386, категория — 2РМ22. Сведения о производителе в предоставленных данных не указаны.
