2РМ22КУЭ4Г3В1 Исеть

Цена:

1100 ₽

Производитель: Исеть

Технические характеристики

2РМ22КУЭ4Г3В1 — это кабельная розетка угловая экранированная производства завода «Исеть». Она относится к серии цилиндрических низкочастотных негерметичных соединителей 2РМ, предназначенных для электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Соединитель используется для внутреннего объемного монтажа с экранированным кабелем. Он состоит из розетки и вилки (блочной или кабельной), подходит для приборов в условиях УХЛ2.1 по ГОСТ 15150-69 с рабочей температурой от -60 до +100 °C.

2РМ — тип соединителя.
22 — условный размер корпуса.
КУ — кабельный корпус с угловым патрубком.
Э — гайка патрубка для экранированного кабеля.
4 — количество контактов (4 шт., диаметром 3,0 мм).
Г3 — контактная группа (разъёмная).
В1 — покрытие контактов серебром, теплостойкость +100 °C.

Соединитель выдерживает ток до 32 А на контакт (диаметр 3 мм) и до 80 А общую нагрузку для 4 контактов. Сопротивление контактов — не более 0,8 мОм, изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ.

Параметр	Значение
Макс. напряжение	560–700 В
Макс. частота	3 МГц
Вибрация	1–5000 Гц, 490 м/с²
Удар	до 5000 м/с²
Наработка	1000 ч, 500 сочленений

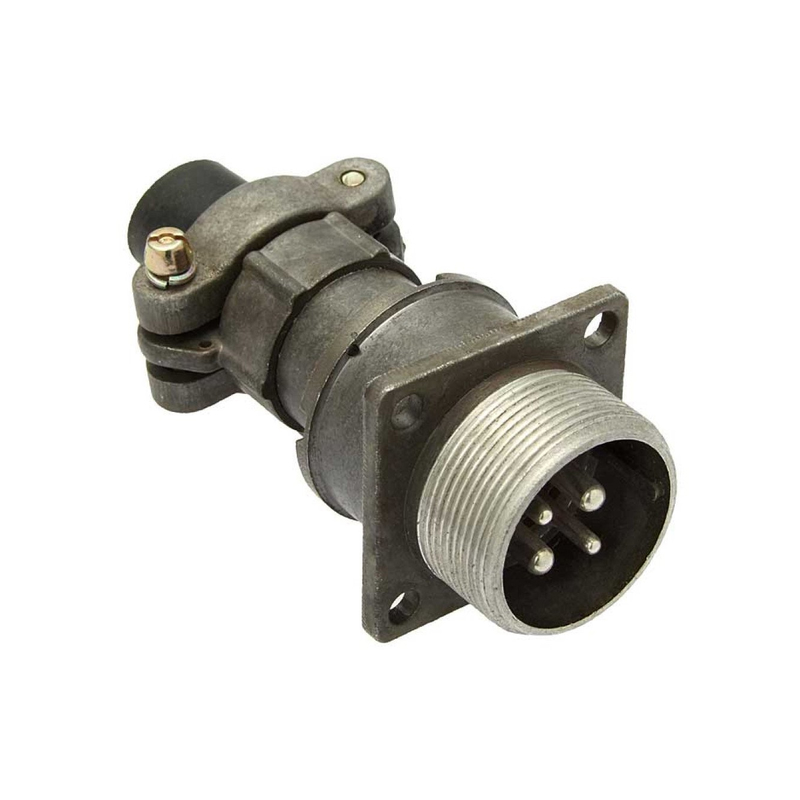

На фото показан типичный вид соединителя серии 2РМ с угловым патрубком, где видны контакты и экранирующие элементы.

Описание

Назначение соединителя

2РМ22КУЭ4Г3В1 — это кабельная розетка угловая экранированная, выпускаемая заводом «Исеть». Изделие относится к серии цилиндрических низкочастотных негерметичных соединителей 2РМ, которые предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Розетка применяется для внутреннего объёмного монтажа с использованием экранированного кабеля и служит для коммутации электрических цепей в составе соединителя, включающего розетку и вилку — блочную или кабельную.

Подтверждённые особенности

Конструкция и параметры соединителя определяются его обозначением. Ниже перечислены особенности, подтверждённые данными производителя.

Тип изделия — кабельная розетка угловая экранированная серии 2РМ.
Условный размер корпуса — 22.
Корпус кабельный с угловым патрубком (КУ).
Гайка патрубка (Э) предназначена для экранированного кабеля.
Количество контактов — 4 штуки диаметром 3,0 мм.
Контактная группа разъёмная (Г3).
Покрытие контактов — серебро, теплостойкость до +100 °C (В1).

Электрические и механические параметры

Соединитель выдерживает ток до 32 А на один контакт диаметром 3 мм и до 80 А общую нагрузку для четырёх контактов. Сопротивление контактов составляет не более 0,8 мОм, сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ. Максимальное напряжение лежит в пределах от 560 до 700 В, максимальная рабочая частота — до 3 МГц.

Условия эксплуатации и стойкость

Изделие подходит для приборов, эксплуатируемых в условиях УХЛ2.1 по ГОСТ 15150-69, с рабочей температурой от минус 60 до плюс 100 °C. Соединитель сохраняет работоспособность при вибрации в диапазоне от 1 до 5000 Гц с ускорением 490 м/с² и при ударах с ускорением до 5000 м/с². Наработка составляет 1000 часов и 500 сочленений.

Применение

Монтаж электрических цепей постоянного и переменного тока в составе соединителя 2РМ.
Внутренний объёмный монтаж с экранированным кабелем.
Коммутация цепей с током до 32 А на контакт и до 80 А суммарно по четырём контактам.
Работа в составе приборов в условиях УХЛ2.1 по ГОСТ 15150-69.

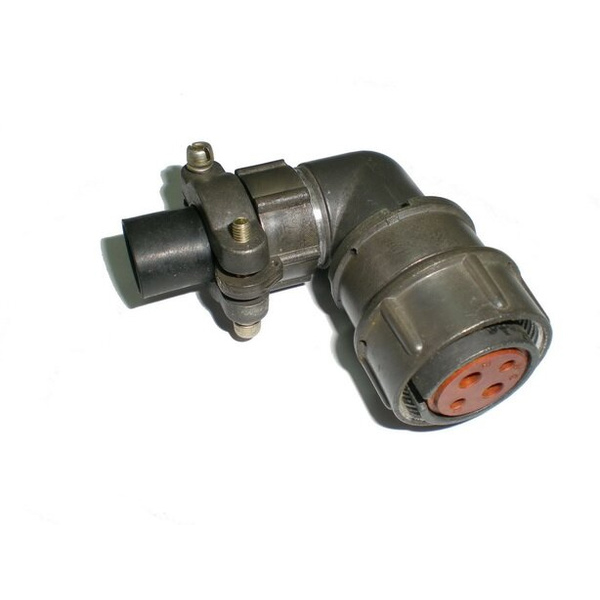

На фотографии показан типичный вид соединителя серии 2РМ с угловым патрубком, где видны контакты и экранирующие элементы. Изделие выпускается заводом «Исеть» и поставляется под артикулом 383 в категории 2РМ22. Совместимость с конкретными типами вилок, а также комплектация и наличие подтверждаются документацией производителя и данными поставщика.
