Назначение соединителя 2РМ22КУЭ4Г3В1

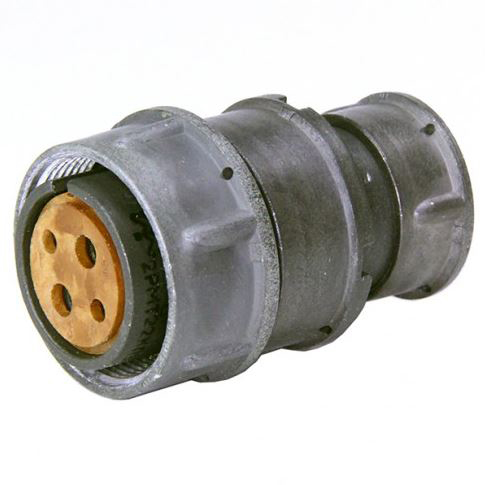

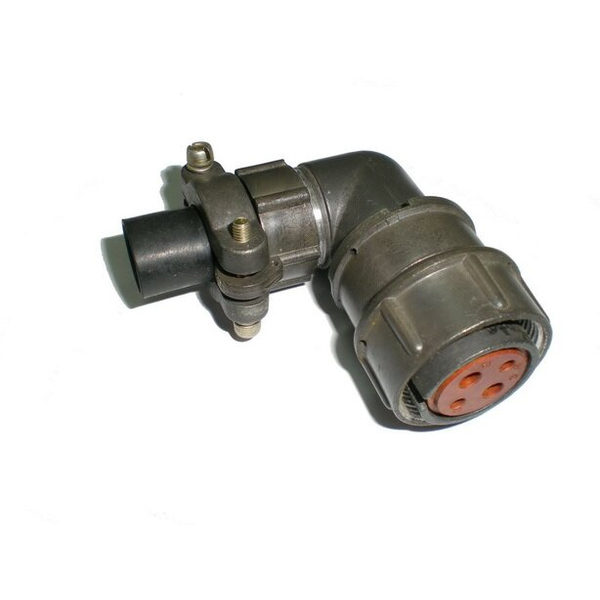

2РМ22КУЭ4Г3В1 — это кабельная розетка из серии соединителей типа 2РМ, предназначенная для надежного соединения в электрических цепях. Изделие применяется во внутренних установках для передачи сигналов и мощности в различных устройствах. Соединители серии 2РМ используются там, где требуется стабильный электрический контакт при воздействии вибрации и механических нагрузок.

Конкретно данная модель имеет условный размер корпуса 22, кабельный вид корпуса и резьбовое сочленение. Резьбовое соединение обеспечивает плотную фиксацию ответных частей и препятствует самопроизвольному расхождению контактов при эксплуатации.

Технические характеристики

Основные электрические параметры соединителя рассчитаны на работу с постоянным и переменным током частотой до 3 мегагерц при напряжении до 700 вольт. Ниже приведены подтверждённые значения.

• Максимальный ток на контакт: до 18 ампер для контактов диаметром 2 миллиметра.
• Максимальный ток на контакт: до 32 ампер для контактов диаметром 3 миллиметра.
• Максимальное рабочее напряжение: 700 вольт.
• Рабочая частота: до 3 мегагерц.
• Сопротивление изоляции: не менее 5000 мегаом.
• Емкость между контактами: не более 6 пикофарад.

Указанные параметры определяют область применения розетки: передача сигналов и мощности в цепях, где важны стабильность контакта и стойкость к внешним воздействиям.

Условия эксплуатации и монтаж

Климатическое исполнение изделия — УХЛ2.1 по ГОСТ 15150-69, что соответствует условиям умеренного климата. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате, а также механические удары.

Особенности монтажа

Монтаж соединителя выполняется объемным способом или пайкой. Покрытие контактов — серебро или золото, что обеспечивает низкое переходное сопротивление и устойчивость к коррозии. Кабельный вид корпуса предусматривает подключение со стороны кабеля, а резьбовое сочленение фиксирует розетку с ответной частью.

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Вибростойкость: синусоидальная вибрация от 1 до 5000 герц, ускорение до 490 метров на секунду в квадрате.
• Стойкость к механическим ударам.
• Способ монтажа: объемный или пайкой.
• Покрытие контактов: серебро или золото.

Область применения

Благодаря сочетанию токовых и частотных характеристик розетка 2РМ22КУЭ4Г3В1 подходит для внутренних установок, где требуется коммутация электрических цепей с передачей сигналов и мощности. Применение охватывает устройства, работающие при напряжении до 700 вольт и частоте до 3 мегагерц, в условиях умеренного климата с повышенными требованиями к вибро- и ударостойкости.

Изделие относится к категории 2РМ22 и является частью серии соединителей 2РМ, объединённых общим конструктивным решением и типом резьбового сочленения. Артикул товара — 384. Производитель в предоставленных данных не указан.
