Назначение разъёма 2РМ22КУЭ10Ш1В1В

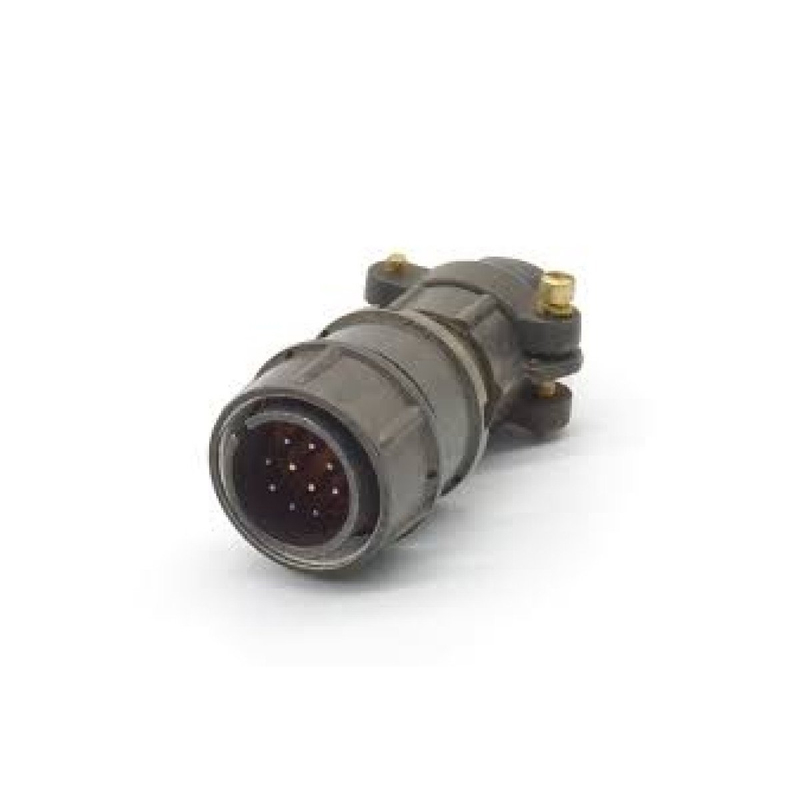

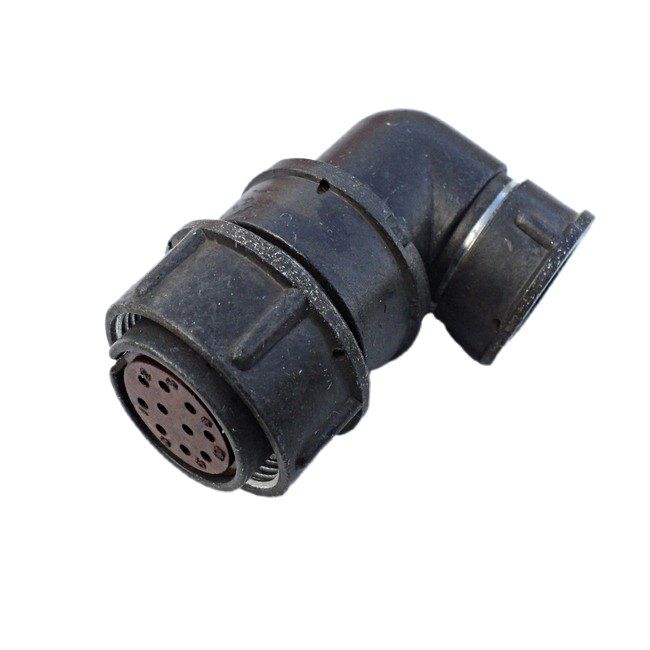

2РМ22КУЭ10Ш1В1В — это вилка кабельного типа из серии разъёмов 2РМ (или 2РМТ), предназначенная для соединения и разъединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения. Изделие применяется в цепях постоянного и переменного тока для подключения проводов, кабелей, узлов и блоков. Конструкция ориентирована на эксплуатацию в составе ответственных электрических соединений, где требуется надёжная механическая фиксация сочленённых частей и стабильный электрический контакт.

Поскольку производитель в предоставленных данных не указан, а краткое описание из каталога отсутствует, все приводимые ниже сведения опираются исключительно на имеющееся описание товара и характеристики серии 2РМ.

Подтверждённые особенности и технические характеристики

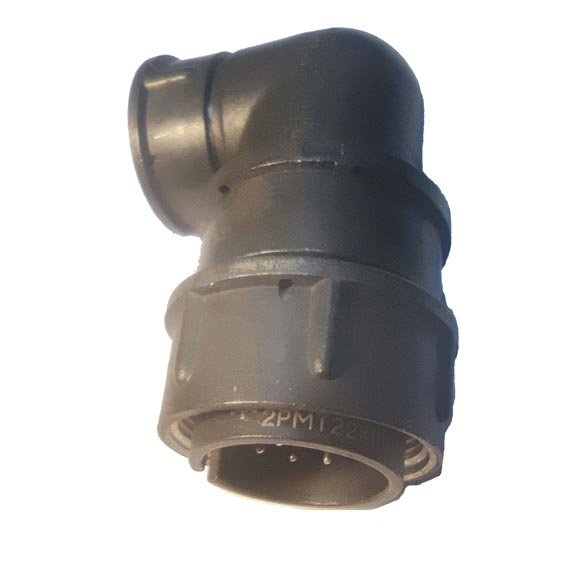

Разъём относится к кабельным изделиям с угловым патрубком. Корпус имеет диаметр 22 мм, исполнение негерметичное и экранированное. Вид сочленения — резьбовое, с одношпоночной поляризацией, что исключает неправильное соединение частей разъёма.

• Диаметр корпуса — 22 мм.
• Тип корпуса — кабельный, с угловым патрубком, негерметичный, экранированный.
• Общее количество контактов — 10 штук, диаметр контакта — 1,5 мм.
• Максимальный ток на контакт — от 7 до 15 А.
• Рабочее напряжение — до 700 В.
• Рабочая частота — до 3 МГц.
• Сопротивление контактов — не более 2,5 МОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — золото или серебро.
• Монтаж — внутренний объёмный пайкой.
• Вид сочленения — резьбовое с одношпоночной поляризацией.

Совокупность этих параметров определяет область применения изделия: соединение цепей с токами до 15 А на контакт при напряжении до 700 В и частотах до 3 МГц.

Условия эксплуатации

Разъём рассчитан на всеклиматическое исполнение В (или В2.1). Это означает возможность работы в широком диапазоне климатических воздействий без потери функциональности.

1. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
2. Повышенная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.
3. Пониженное атмосферное давление — до 133 Па.
4. Вибрационные нагрузки — в диапазоне от 1 до 5000 Гц при ускорении 490 метров на секунду в квадрате.
5. Ударные нагрузки — одиночные удары с ускорением до 5000 метров на секунду в квадрате.
6. Многократные сочленения и расчленения — до 500 раз.

Указанные параметры подтверждают пригодность изделия для аппаратуры, эксплуатируемой в жёстких условиях, включая воздействие вибрации, ударов, влаги и перепадов давления.

Монтаж и применение

Монтаж разъёма выполняется внутренним объёмным способом пайкой. Резьбовое сочленение с одношпоночной поляризацией обеспечивает механическую фиксацию и правильную ориентацию ответных частей при подключении. Экранированное исполнение корпуса позволяет применять изделие там, где требуется защита от электромагнитных помех.

Вилка 2РМ22КУЭ10Ш1В1В используется в цепях постоянного и переменного тока для проводов, кабелей, узлов и блоков электро- и радиоаппаратуры общего и специального назначения. Изделие подходит для ответственных соединений, где важны стабильное переходное сопротивление контактов и стойкость к внешним воздействиям.

Сведения о комплектации, гарантии, стране производства, сертификатах и стандартах в предоставленных данных отсутствуют, поэтому не приводятся.
