Назначение соединителя 2РМ22КУЭ10Ш1В1

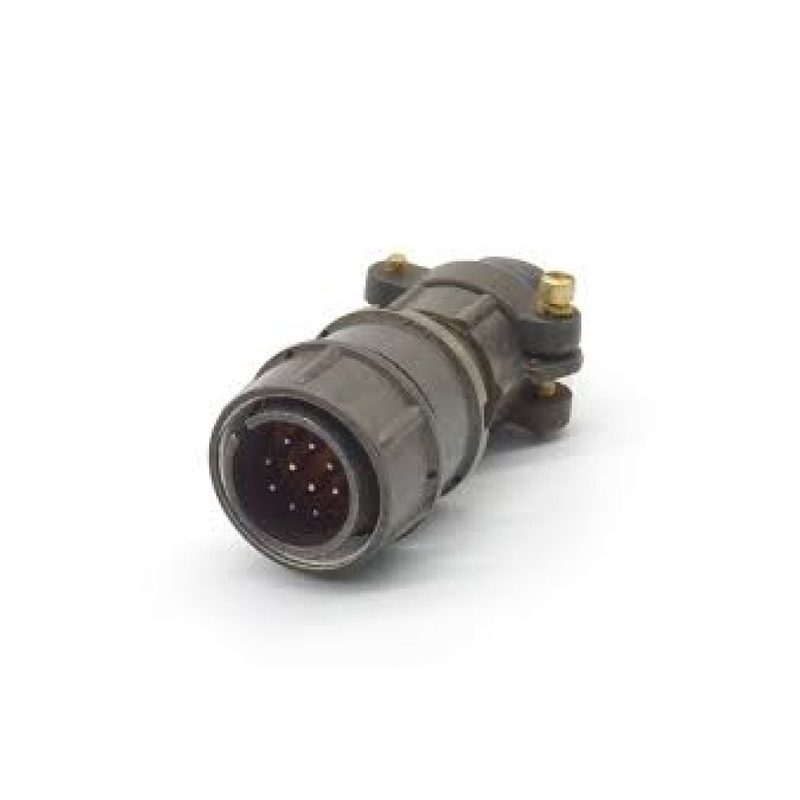

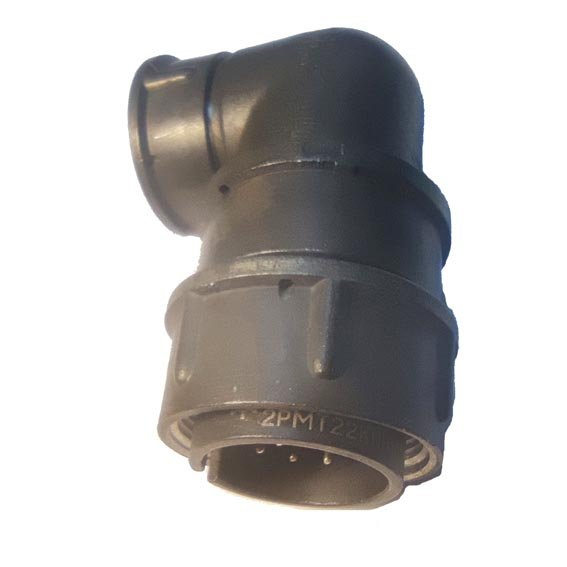

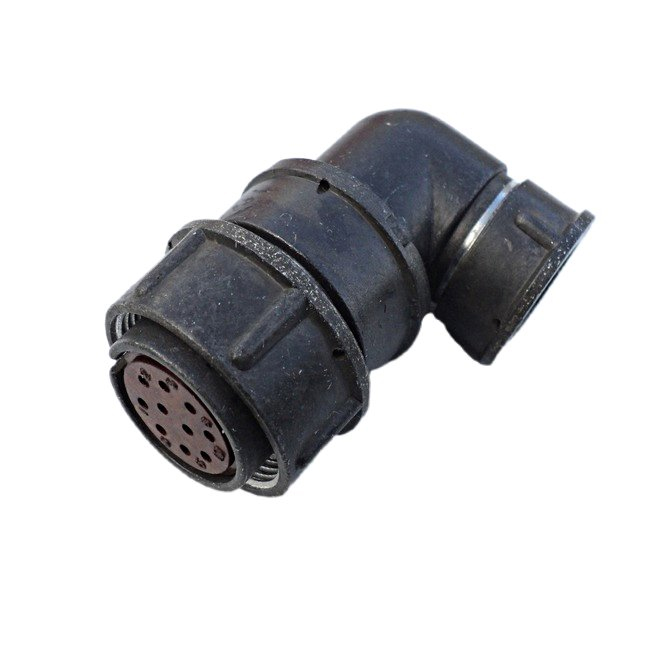

2РМ22КУЭ10Ш1В1 — это электрический цилиндрический низкочастотный негерметичный соединитель, выполненный в виде кабельной вилки с угловым патрубком и гайкой для экранированного кабеля. Изделие предназначено для надёжного соединения и коммутации электрических цепей постоянного и переменного тока в составе кабельных сборок, жгутов и бортовых сетей.

Конструкция рассчитана на эксплуатацию в суровых условиях: соединитель относится к всеклиматическому и тропикоустойчивому исполнению, что позволяет применять его в авиационной технике, промышленном оборудовании и спецтехнике, где требуется устойчивость к вибрации, ударам, перепадам температуры и повышенной влажности.

Угловой патрубок облегчает монтаж в стеснённых условиях, когда кабель необходимо вывести под углом к оси соединителя, а гайка обеспечивает фиксацию и заземление оплётки экранированного кабеля, снижая уровень помех и наводок.

Расшифровка обозначения 2РМ22КУЭ10Ш1В1

Маркировка соединителя построена по стандартной схеме и содержит полную информацию о его исполнении:

• 2РМ — тип соединителя: низкочастотный цилиндрический.
• 22 — условный размер корпуса.
• К — кабельный корпус.
• У — угловой патрубок.
• Э — исполнение для экранированного кабеля.
• 10 — число контактов.
• Ш — шлицевое соединение.
• 1 — теплостойкость до плюс 100 градусов Цельсия.
• В1 — всеклиматическое исполнение.

Технические характеристики

Соединитель 2РМ22КУЭ10Ш1В1 оснащён 10 контактами диаметром 1,0 мм. Максимальный ток на контакт составляет от 5 до 8 ампер, рабочее напряжение — до 560–700 вольт. Изделие рассчитано на работу с частотой до 3 мегагерц.

Электрические параметры подтверждаются следующими значениями: сопротивление контактов — не более 5 мегаом, сопротивление изоляции — не менее 5000 мегаом. Такие показатели обеспечивают стабильную передачу сигнала и питающего напряжения без существенных потерь.

Механическая стойкость соединителя рассчитана на жёсткие условия эксплуатации:

• вибрация с ускорением до 50g в диапазоне от 1 до 5000 герц;
• удары с ускорением до 500g;
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• влажность — до 98 процентов при температуре плюс 40 градусов Цельсия;
• срок службы — 1000 часов при 500 сочленениях.

Негерметичное исполнение означает, что соединитель не предназначен для работы под водой или при прямом воздействии струй жидкости под давлением, однако влагостойкость и тропикоустойчивость позволяют использовать его в условиях повышенной влажности и перепадов температур.

Применение и особенности монтажа

Соединитель 2РМ22КУЭ10Ш1В1 применяется для подключения экранированных кабелей в электрических цепях постоянного и переменного тока. Благодаря всеклиматическому исполнению и теплостойкости до плюс 100 градусов Цельсия он востребован в авиационной, промышленной и специальной технике.

Шлицевое соединение обеспечивает надёжную механическую фиксацию и предотвращает самопроизвольное разъединение под воздействием вибрации и ударов. Угловой патрубок с гайкой для экранированного кабеля позволяет аккуратно уложить кабель, сохранив целостность экрана и обеспечив его надёжный контакт с корпусом вилки.

При монтаже важно учитывать диаметр контактов, допустимый ток и напряжение, чтобы не превысить паспортные значения. Соединитель рассчитан на 500 сочленений, поэтому при частых коммутациях следует контролировать состояние контактов и при необходимости проводить обслуживание.
