Назначение соединителя 2РМ22КУЭ10Ш1В1

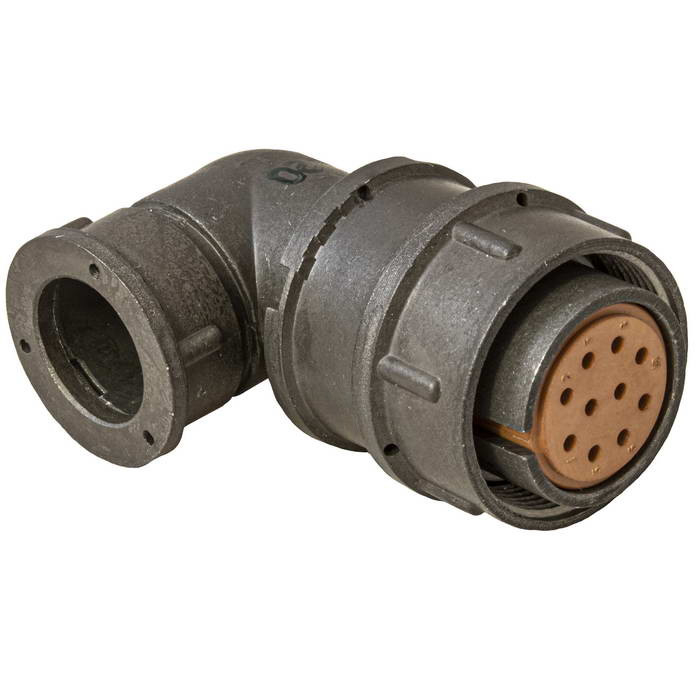

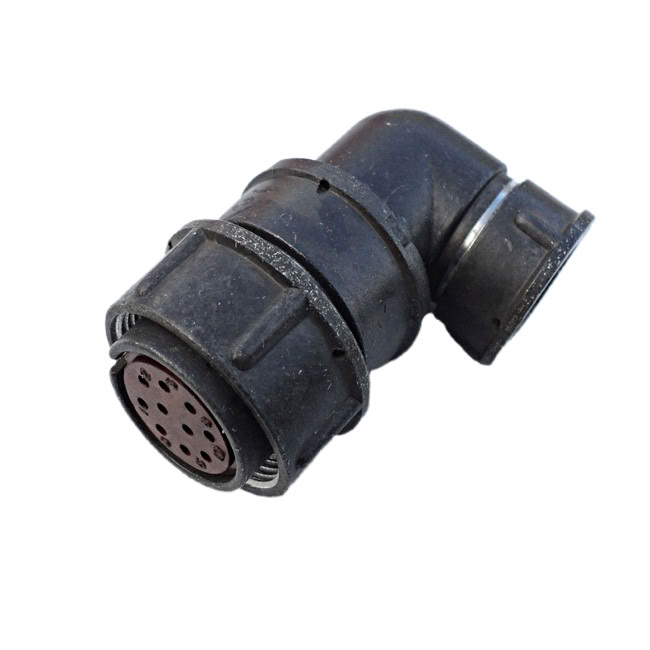

Соединитель 2РМ22КУЭ10Ш1В1 представляет собой кабельную вилку с угловым патрубком, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжное механическое и электрическое соединение кабельных линий с ответными частями.

Конструкция вилки ориентирована на внутренний монтаж в климатическом исполнении УХЛ по ГОСТ. Угловой патрубок позволяет подводить кабель под углом к оси соединителя, что упрощает компоновку в стеснённых условиях внутри корпуса аппаратуры и снижает радиус изгиба кабеля при укладке.

Расшифровка обозначения

Маркировка 2РМ22КУЭ10Ш1В1 построена по типовой схеме серии 2РМ и содержит следующие сведения:

• 2РМ — тип соединителя;
• 22 — условный размер корпуса;
• К — кабельный вид корпуса;
• У — угловой вид патрубка;
• Э — гайка патрубка для экранированного кабеля;
• 10 — количество контактов;
• Ш — часть соединителя, а именно вилка;
• В — сочетание контактов и покрытие: все контакты диаметром 1 мм с серебряным покрытием.

Таким образом, обозначение однозначно указывает на кабельную вилку с угловым патрубком под экранированный кабель, оснащённую десятью серебрёными контактами диаметром 1 мм.

Основные технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в электрических цепях.

• Максимальная рабочая частота: до 3 МГц.
• Максимальное рабочее напряжение: от 560 В до 700 В в зависимости от источника.
• Токовая нагрузка на одиночный контакт: до 7 А.
• Максимальная суммарная токовая нагрузка на соединитель: до 58 А.
• Сопротивление контактов: не более 5 мОм.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В.
• Усилие расчленения соединителей: не более 117,7 Н, что соответствует 12 кгс.
• Минимальная наработка: 1000 часов.
• Теплостойкость: до плюс 100 градусов Цельсия.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях, характерных для бортовой и стационарной радиоэлектронной аппаратуры. Рабочая температура окружающей среды составляет от минус 60 до плюс 100 градусов Цельсия.

Изделие допускает воздействие вибраций с частотами от 1 Гц до 5000 Гц при амплитуде ускорения до 490 метров на секунду в квадрате. Кроме того, соединитель выдерживает механические удары как одиночного действия с ускорением до 5000 метров на секунду в квадрате, так и многократного действия с ускорением до 1000 метров на секунду в квадрате.

Применение и совместимость

Основная сфера применения 2РМ22КУЭ10Ш1В1 — внутренний монтаж в блоках и узлах радиоэлектронной аппаратуры. Благодаря виду гайки патрубка, соответствующему исполнению Э, вилка предназначена для работы с экранированными кабелями, что обеспечивает сохранение экранирующей оплётки и снижение помех в цепях с частотами до 3 МГц.

Вилка сочетается с ответными частями серии 2РМ соответствующего условного размера корпуса 22, образуя разъёмное соединение с нормируемым усилием расчленения. Десять контактов диаметром 1 мм с серебряным покрытием обеспечивают стабильное переходное сопротивление не более 5 мОм и малое значение ёмкости между контактами, не превышающее 6 пФ.

Ключевые особенности

1. Кабельное исполнение корпуса с угловым патрубком для удобной укладки кабеля внутри аппаратуры.
2. Гайка патрубка для экранированного кабеля, обеспечивающая сохранение экрана.
3. Десять контактов диаметром 1 мм с серебряным покрытием.
4. Высокое сопротивление изоляции не менее 5000 МОм и электрическая прочность изоляции 1850 В.
5. Широкий диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия.
6. Стойкость к вибрациям и механическим ударам одиночного и многократного действия.

Соединитель 2РМ22КУЭ10Ш1В1 является взаимозаменяемым элементом для штатных цепей питания и сигнальных линий низкой и средней частоты в составе радиоэлектронных устройств, эксплуатируемых в климатическом исполнении УХЛ.
