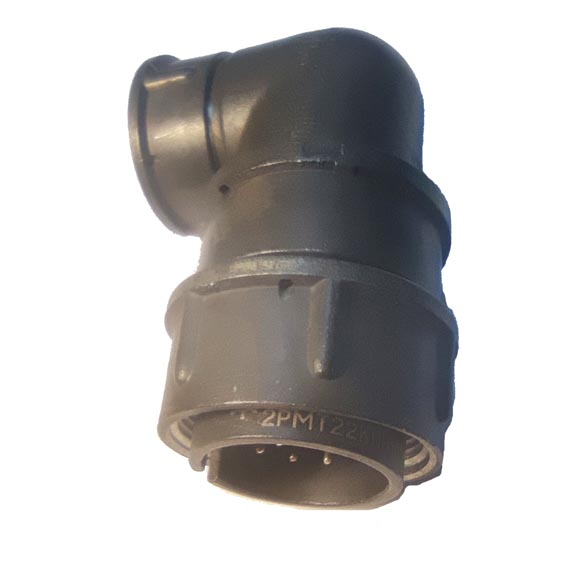

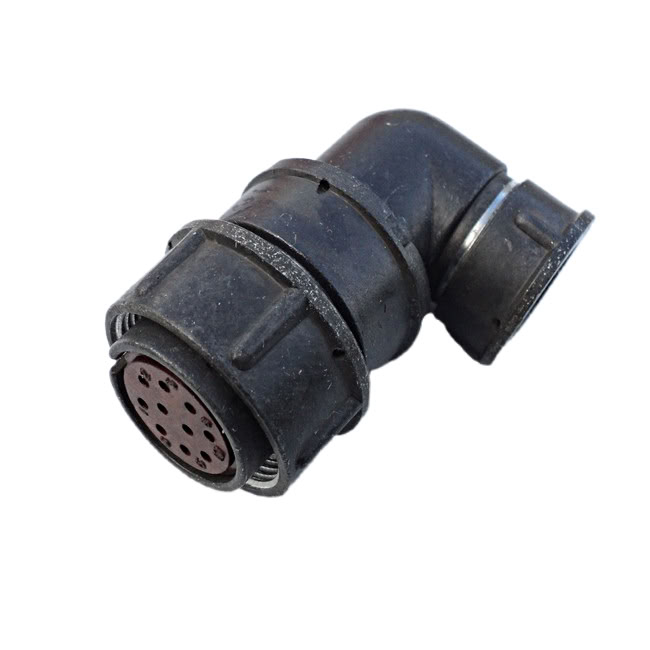

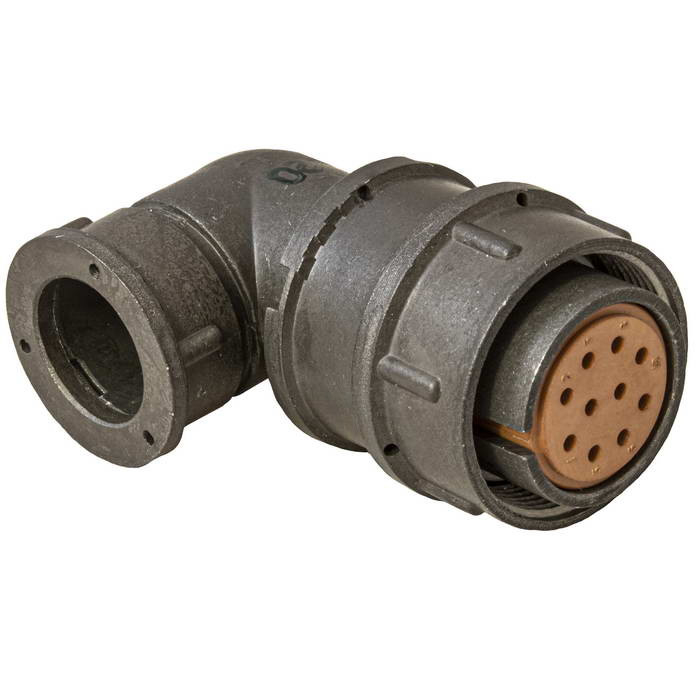

Соединитель 2РМ22КУЭ10Ш1В1 — это кабельная вилка с угловым патрубком, предназначенная для работы в электрических цепях постоянного и переменного тока. Он используется в радиоэлектронной аппаратуре специального и общего назначения.

Технические характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 22.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 10.

• Часть соединителя : вилка.

• Сочетание контактов : Все контакты диаметром 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : +100°C.

Электрические характеристики

• Токовая нагрузка на одиночный контакт : 7 А.

• Максимальная суммарная нагрузка на соединитель : 58 А.

• Максимальное рабочее напряжение : 560 В.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

Механические и климатические характеристики

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Диапазон рабочих температур : -60°C до +100°C.

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Гарантийный срок хранения : 15 лет.

Этот соединитель используется для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69 и может работать с экранированными кабелями.
