2РМ22КУЭ10Ш1

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2РМ22КУЭ10Ш1

Соединители 2РМ22КУЭ10Ш1 являются частью серии цилиндрических низкочастотных негерметичных соединителей, предназначенных для объемного монтажа с резьбовой фиксацией. Они используются в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В.

Основные характеристики соединителей 2РМ22КУЭ10Ш1:

Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 22.
Вид корпуса : Кабельный.
Вид патрубка : Угловой.
Вид гайки патрубка : Для экранированного кабеля.
Количество контактов : 10.
Часть соединителя : вилка.
Покрытие контактов : Серебро.
Теплостойкость : До 100°С.

Применение и особенности:

Применение : Используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
Сочленение : Резьбовое, с одношпоночной поляризацией корпусов.
Монтаж : Внутренний, методом пайки.
Гарантийная наработка : 1000 часов во всех режимах и 100000 часов в облегчённом режиме.

Эти соединители подходят для монтажа с экранированными или неэкранированными кабелями, что делает их универсальными для различных приложений в электронной и радиоаппаратуре.

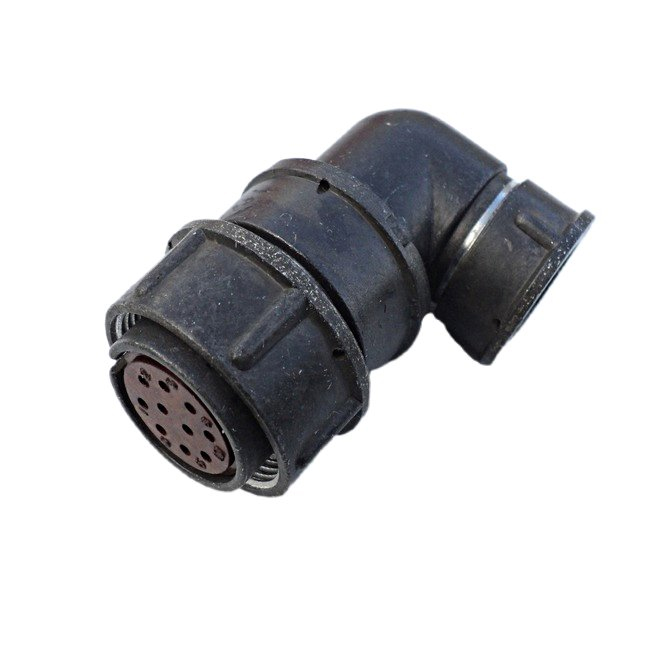

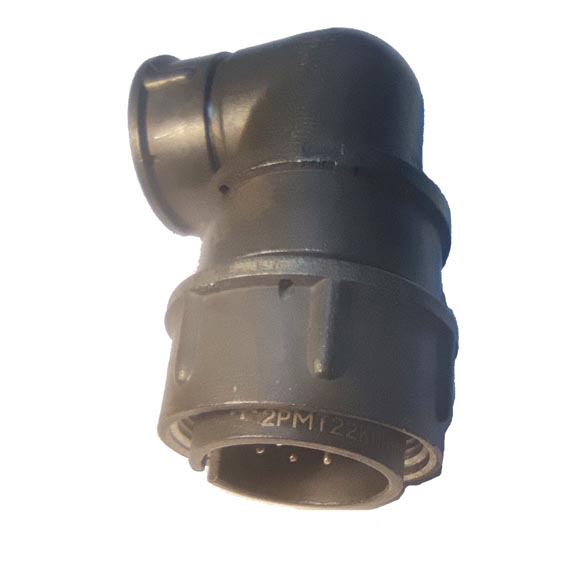

Соединитель 2РМ22КУЭ10Ш1 относится к серии цилиндрических низкочастотных негерметичных разъёмов, предназначенных для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки. вилки и розетки могут быть как блочными (приборными), так и кабельными. В данном случае, 2РМ22КУЭ10Ш1 — это кабельная вилка с угловым патрубком и гайкой для экранированного кабеля.

Расшифровка условного обозначения:

2РМ — тип соединителя.
22 — условный размер корпуса.
К — вид корпуса: кабельный.
У — вид патрубка: угловой.
Э — вид гайки патрубка: для экранированного кабеля.
10 — количество контактов (в данном случае, в обозначении 2РМ22КУЭ10Ш1 количество контактов не указано явно, но в аналогичных моделях оно может быть 10).
Ш — часть соединителя: вилка.
1 — обозначение сочетания контактов.
В — покрытие контактов: серебро.
1 — теплостойкость: до 100°С.

Эти соединители используются для монтажа с экранированными или неэкранированными кабелями и подходят для внутреннего и наружного монтажа в климатическом исполнении УХЛ по техническим условиям ГЕ0.364.126ТУ и АШДК.434410.062ТУ.
