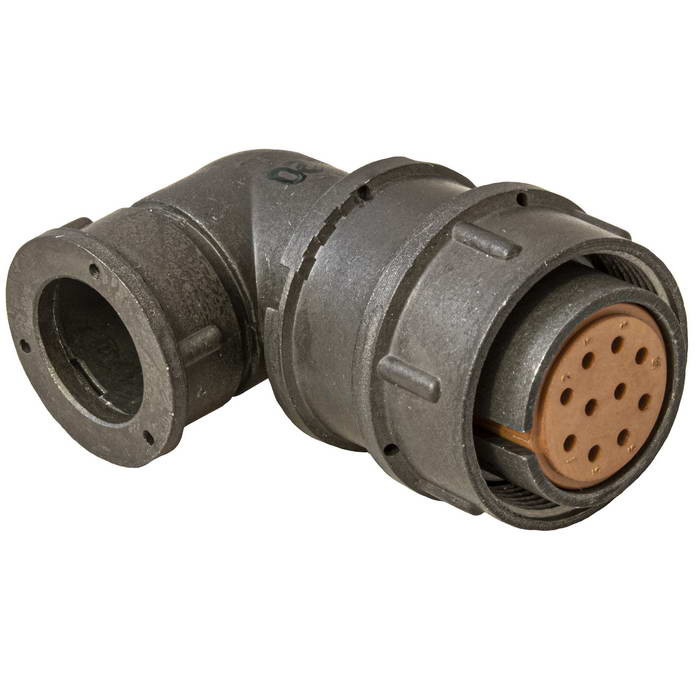

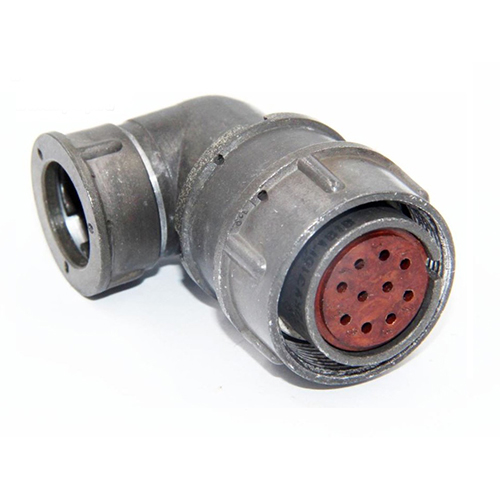

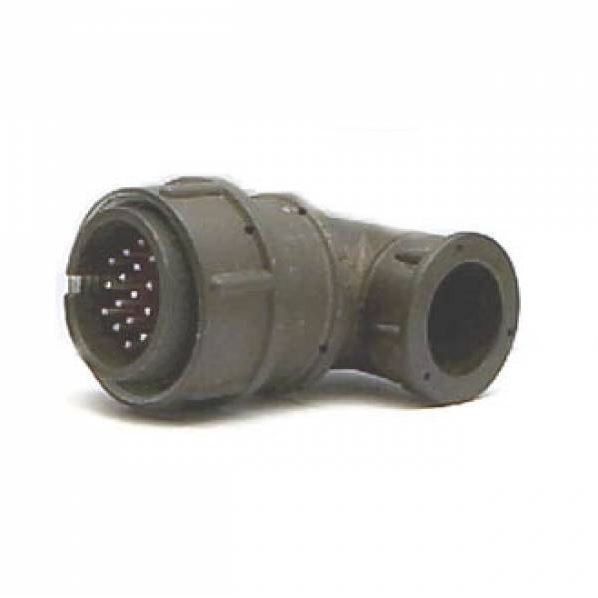

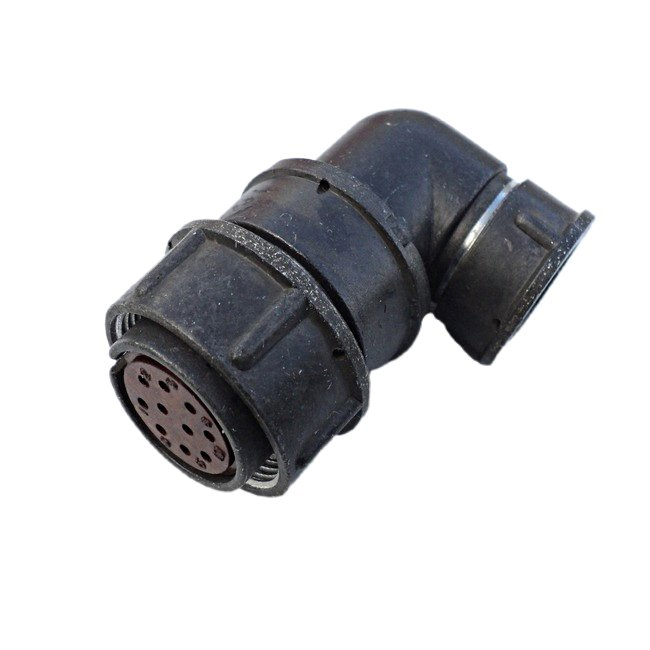

Назначение соединителя 2РМ22КУЭ10Г1В1

2РМ22КУЭ10Г1В1 — это радиочастотный кабельный соединитель (разъём) серии 2РМ отечественного производства, выпускаемый под маркой «Элекон» по техническим условиям ГЕ0.364.126ТУ. Изделие представляет собой цилиндрический электромеханический разъём-розетку и предназначено для подключения и соединения кабелей в стационарных и мобильных устройствах, где требуется устойчивая перекрёстная разводка и надёжный электрический контакт.

Основное назначение — коммутация экранированного кабеля с десятью контактами в составе приборов и аппаратуры общепромышленного и радиотехнического назначения. Соединитель применяется там, где необходима надёжная фиксация сочленения в условиях вибрации, перепадов температуры и ограниченного монтажного пространства.

Подтверждённые особенности конструкции

Расшифровка обозначения и характеристики изделия, заявленные в описании, приведены ниже.

• Тип соединителя: 2РМ — отечественная РМ-серия.
• Условный размер корпуса: 22.
• Вид корпуса: кабельный.
• Вид патрубка: угловой (обозначение «Г»), что удобно при монтаже в стеснённом пространстве.
• Вид гайки патрубка: для экранированного кабеля (обозначение «Э»).
• Количество контактов: 10.
• Часть соединителя: розетка.
• Стандарт покрытия контактов: серебряное (обозначение «В»).
• Теплостойкость: до 100 °C.
• Сочленение: резьбовое, допускает многократную коммутацию.
• Материал корпуса: часто карболит (бакелитоподобный материал), обеспечивающий механическую жёсткость и электрическую изоляцию при умеренных нагрузках.

Технические особенности и условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур окружающей среды — обычно от примерно минус 60 °C до плюс 100 °C для близких РМ-разъёмов. Такая теплостойкость в сочетании с механической прочностью корпуса позволяет использовать соединитель как в отапливаемых помещениях, так и в полевых условиях.

Серебряное покрытие контактов и сравнительно низкое сопротивление переходного контакта обеспечивают стабильность электрического соединения. Это делает изделие пригодным для передачи сигнальных и силовых токов среднего уровня.

Области применения

Соединитель 2РМ22КУЭ10Г1В1 применяют в приборах и аппаратуре общепромышленного и радиотехнического назначения. Он востребован там, где требуется подключение экранированного кабеля с десятью контактами и надёжная фиксация при вибрации и перепадах температуры.

1. Радиотехническая и электронная аппаратура.
2. Общепромышленное оборудование стационарного и мобильного исполнения.
3. Полевые и переносные системы, работающие в широком температурном диапазоне.
4. Устройства, требующие перекрёстной разводки и многократной коммутации.

Благодаря кабельному корпусу с угловым патрубком и гайке для экранированного кабеля соединитель удобен при прокладке в ограниченном пространстве и обеспечивает надёжное экранированное подключение.
