Назначение разъёма 2РМ22КУЭ10

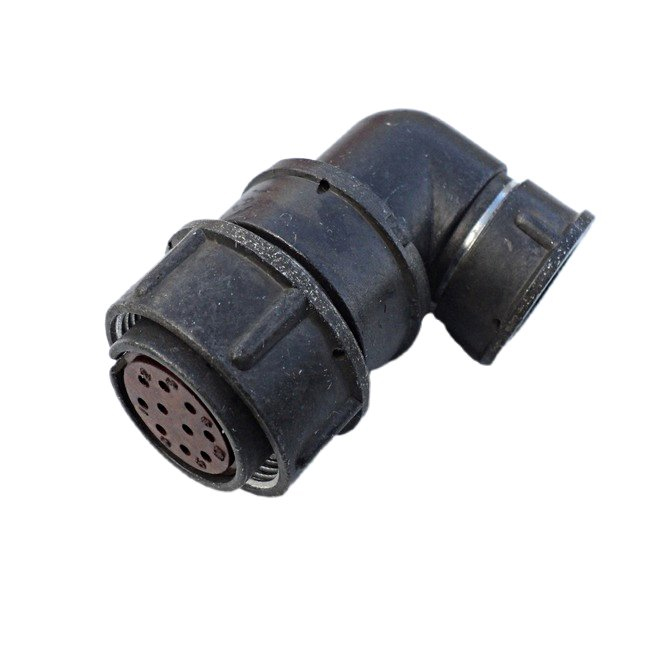

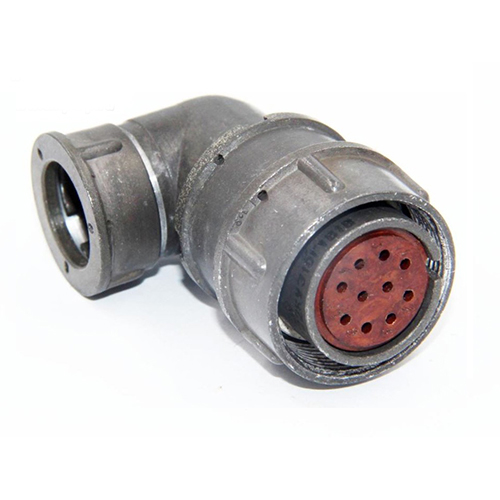

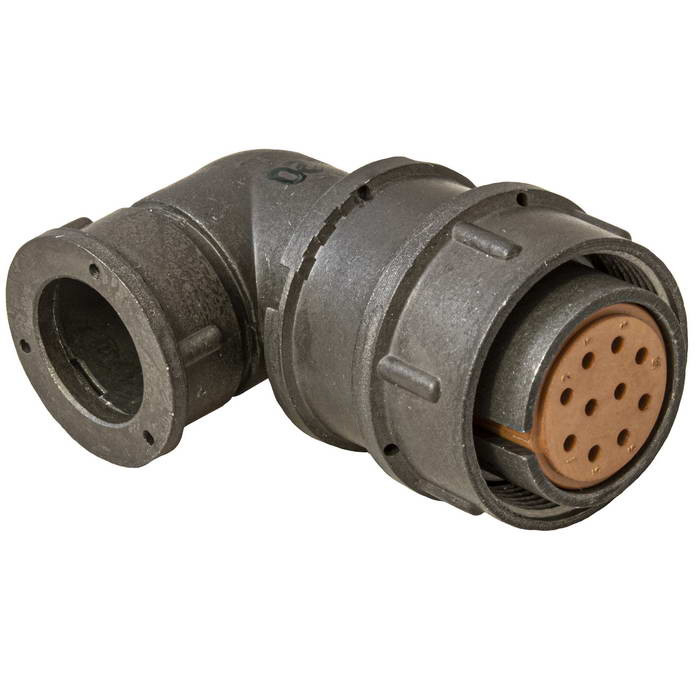

2РМ22КУЭ10 — российский низкочастотный цилиндрический негерметичный электрический разъём серии 2РМ, предназначенный для соединения и разъединения цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения. Соединитель обеспечивает коммутацию проводов, кабелей, узлов и блоков, то есть служит для быстрого подключения и отсоединения электрических цепей без пайки в местах, где требуется регулярная стыковка и расстыковка.

Разъём относится к негерметичному исполнению: он не предназначен для работы под водой или в условиях прямого воздействия влаги под давлением, а рассчитан на эксплуатацию внутри аппаратуры и блоков. Такое исполнение типично для приборных и кабельных соединений, размещаемых в закрытых корпусах, стойках и шкафах.

Подтверждённые особенности и характеристики

Серия 2РМ представляет собой цилиндрические разъёмы с резьбовым соединением частей. Резьбовой механизм фиксирует вилку и розетку, препятствуя самопроизвольному расхождению контактов при вибрации и механических воздействиях. Ниже перечислены основные параметры, известные для данного типономинала.

• Серия: 2РМ — цилиндрический разъём с резьбовым соединением.
• Условный размер корпуса: 22, что соответствует диаметру корпуса около 22 мм.
• Количество контактов: 10; в паре работают вилка и соответствующая розетка.
• Климатическое исполнение: УХЛ2.1 — умеренный и холодный климат, внутренний монтаж.
• Вид корпуса: кабельный; тип корпуса КУ обычно означает кабельную розетку или вилку с угловым патрубком для ввода кабеля.
• Исполнение по герметичности: буквенное обозначение Э (Э10) указывает на исполнение для внутреннего монтажа в аппаратуре, без герметизации.
• Рабочее напряжение: порядка сотен вольт постоянного или переменного тока — точное значение зависит от конкретного типономинала и условий эксплуатации.
• Максимальная рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Механическая стойкость: рассчитан на линейные ускорения до 2000 м/с², многократные удары и вибрации, что допускает применение при повышенных механических воздействиях.
• Покрытие контактов: возможно серебряное покрытие, повышающее стабильность соединения и устойчивость к окислению.

Область применения

Разъём 2РМ22КУЭ10 применяется в радио- и электронной аппаратуре, в том числе в военной и специальной технике. Благодаря десяти контактам и компактному корпусу диаметром около 22 мм он подходит для подключения многожильных кабелей и жгутов, передачи сигналов и питания между отдельными блоками, пультами, датчиками и исполнительными устройствами.

Кабельное исполнение корпуса с угловым патрубком облегчает монтаж в стеснённых условиях, когда кабель необходимо вывести под углом к оси разъёма. Климатическое исполнение УХЛ2.1 допускает эксплуатацию в умеренном и холодном климате при внутреннем монтаже, то есть в отапливаемых или защищённых от осадков помещениях.

Благодаря стойкости к вибрациям, ударам и линейным ускорениям до 2000 м/с² разъём востребован в аппаратуре, работающей на подвижных объектах и в условиях тряски. Частотный диапазон до 3 МГц и рабочее напряжение в сотни вольт позволяют использовать его как в цепях питания, так и в цепях передачи низкочастотных сигналов. Негерметичное исполнение означает, что при монтаже следует предусматривать защиту соединения от влаги и загрязнений на уровне корпуса изделия.

Указания по подбору и монтажу

1. Убедитесь, что ответная часть соответствует типономиналу 2РМ22КУЭ10 по серии, размеру корпуса 22 и числу контактов 10.
2. Проверьте соответствие климатического исполнения УХЛ2.1 условиям размещения аппаратуры.
3. При заделке кабеля в угловой патрубок учитывайте габарит корпуса около 22 мм и требуемый радиус изгиба проводников.
4. Соблюдайте polarity и схему распайки контактов согласно конструкторской документации на конкретное изделие.
5. Не подвергайте негерметичный разъём прямому воздействию воды и агрессивных сред.
