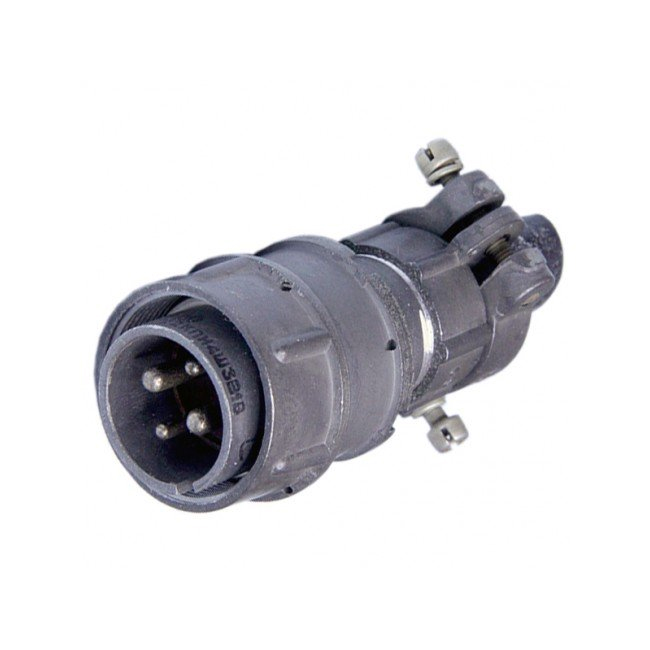

Назначение соединителя 2РМ22КПН4Ш3В1В

Цилиндрический низкочастотный соединитель 2РМ22КПН4Ш3В1В относится к серии 2РМ(Т) и предназначен для коммутации электрических цепей постоянного, переменного и импульсного тока в электро- и радиоаппаратуре общего и специального назначения. Изделие используется для соединения проводов, кабелей, узлов и блоков в стационарных и подвижных установках, где требуется разъёмное сочленение с высокой надёжностью контакта и устойчивостью к внешним воздействиям.

Тропикоустойчивое исполнение обеспечивает стабильную работу в условиях повышенной влажности, соляного тумана, плесневых грибов и резких перепадов температур, что расширяет область применения соединителя в морском, полевом и промышленном оборудовании. Резьбовая фиксация сочленения исключает самопроизвольное расчленение при вибрациях и механических нагрузках.

Конструктивные особенности и технические параметры

Соединитель имеет кабельный корпус (К), прямой патрубок (П) с гайкой для неэкранированного кабеля (Н). Условный размер корпуса — 22 мм по диаметру посадочного отверстия. Контактная группа содержит четыре контакта: два диаметром 1 мм и два диаметром 2 мм, что соответствует обозначению смешанной комбинации (Ш). Покрытие контактов — серебро или золото, обеспечивающее низкое переходное сопротивление и защиту от окисления.

Ключевые электрические и эксплуатационные характеристики:

• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка на контакты: до 7–18 А в зависимости от диаметра контакта.
• Рабочий диапазон частот: до 3 МГц.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Количество сочленений и расчленений: до 500 циклов.
• Рабочий диапазон температур: от минус 60 до плюс 100 °C.
• Устойчивость к вибрационным нагрузкам: диапазон частот 1–5000 Гц.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.

Расшифровка обозначения и климатическое исполнение

Обозначение 2РМ22КПН4Ш3В1В раскрывает конструктивные и эксплуатационные признаки изделия. Префикс 2РМТ указывает на негерметичный соединитель тропикоустойчивого исполнения. Цифра 22 обозначает условный размер корпуса. Буквенная группа КПН определяет кабельный корпус, прямой патрубок и гайку для неэкранированного кабеля. Комбинация 4Ш3В1 описывает четыре смешанных по диаметру контакта, теплостойкость до плюс 100 °C и всеклиматическое исполнение В.

Изделие соответствует климатическому исполнению В2.1 по ГОСТ 15150-69, что подтверждает способность работать во всех макроклиматических районах на суше и на море, кроме районов с особо холодным климатом. Категория размещения допускает эксплуатацию под навесом и в помещениях без регулируемых климатических условий, а также в изделиях, защищённых от прямого воздействия осадков и солнечного излучения.

Монтаж и эксплуатация

Монтаж контактов выполняется внутренним способом — объёмной пайкой или пайкой проводов к хвостовикам контактов. Прямой кабельный патрубок с гайкой рассчитан на ввод неэкранированного кабеля. Резьбовая фиксация вилки и розетки обеспечивает стабильное усилие сочленения и защиту от вибрационного раскручивания.

Соединитель предназначен для многократного сочленения и расчленения в составе блоков аппаратуры, испытательных стендов, передвижных установок и кабельных сборок. Перед монтажом рекомендуется проверить целостность контактной группы, состояния изоляторов и резьбовых поверхностей, а после пайки — обеспечить фиксацию кабеля в патрубке для исключения вырывающих нагрузок на контакты.

Благодаря сочетанию умеренного диаметра корпуса, смешанной контактной группы и всеклиматического исполнения, соединитель 2РМ22КПН4Ш3В1В подходит для построения межблочных и внутриблочных электрических соединений в аппаратуре связи, измерительной технике, системах управления и источниках питания, где требуется разъёмное соединение с высокой повторяемостью параметров и длительным сроком службы.
