2РМ22КПН4Ш3В1 Вилка кабельная до 90г

Цена:

1320 ₽

В наличии: 130 шт.

Технические характеристики

2РМ22КПН4Ш3В1 Вилка кабельная

2РМ22КПН4Ш3В1 — это кабельная вилка низкочастотного цилиндрического соединителя серии 2РМ, предназначенная для работы в электрических цепях постоянного тока и переменного тока частотой до 3 МГц. Она имеет кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля, подходит для объемного (внутреннего) монтажа в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения:

2РМ — тип соединителя: низкочастотный цилиндрический.
22 — условный размер корпуса (посадочный диаметр 22 мм).
К — кабельный вид корпуса.
П — прямой патрубок.
Н — гайка для патрубка.
4 — число контактов (4 шт., извлекаемые; обычно комбинация диаметров 2 мм и 3 мм).
Ш — шаг контактов.
3 — тип контакта (штыревой).
В — покрытие (серебро или золото).
1 — исполнение.

Основные технические характеристики:

2РМТ22КПН4Ш3В1В connector

Максимальное напряжение постоянного тока: 560 В; электрическая прочность изоляции: 1850 В при рабочем напряжении.
Токовая нагрузка на контакт: до 18 А (для Ø2 мм) и 32 А (для Ø3 мм).
Сочленение: резьбовое, поляризация — одношпоночная.
Усилие расчленения: не более 74,6 Н (7,5 кгс).
Минимальная наработка: 5000 часов.
Климатическое исполнение: В (умеренный климат), негерметичный, теплостойкость до 100°C (для аналогов серии 2РМТ).
Метод монтажа: обжимка контактов.
Сопротивление контакта: минимальное (не более нескольких мОм).

Соединители серии 2РМ широко применяются как общего назначения в промышленной аппаратуре, приборостроении и электронике для надежного соединения кабелей с приборами. Это классическая модель советского/российского производства, часто заменяемая или дополняемая версиями 2РМТ (термостойкими).

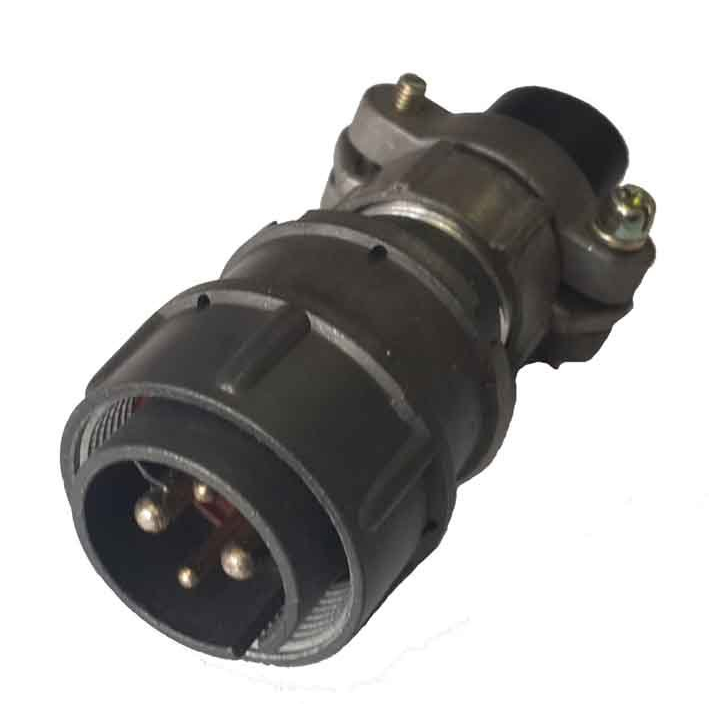

На изображении показан типичный вид такой вилки: черный корпус с 4 штыревыми контактами, резьбой для соединения и прямым патрубком для ввода кабеля.
