Назначение разъёма 2РМ22КПН4Ш3В1

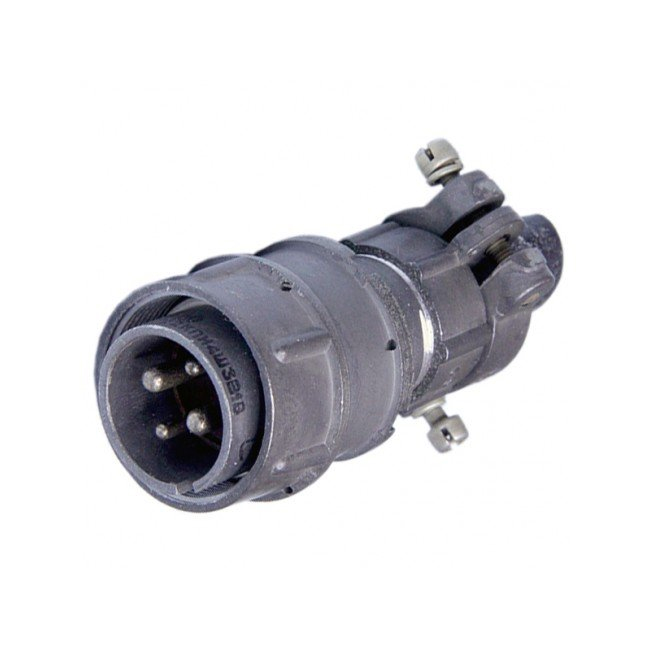

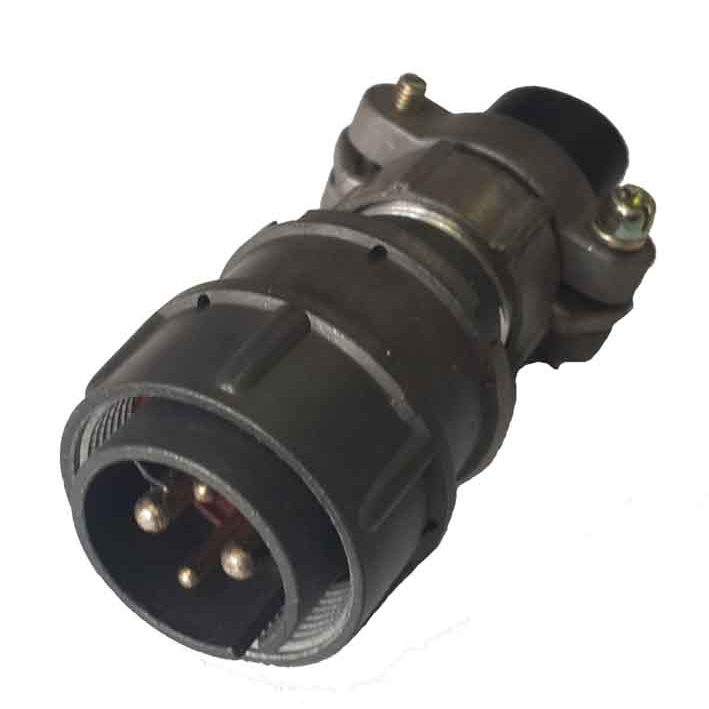

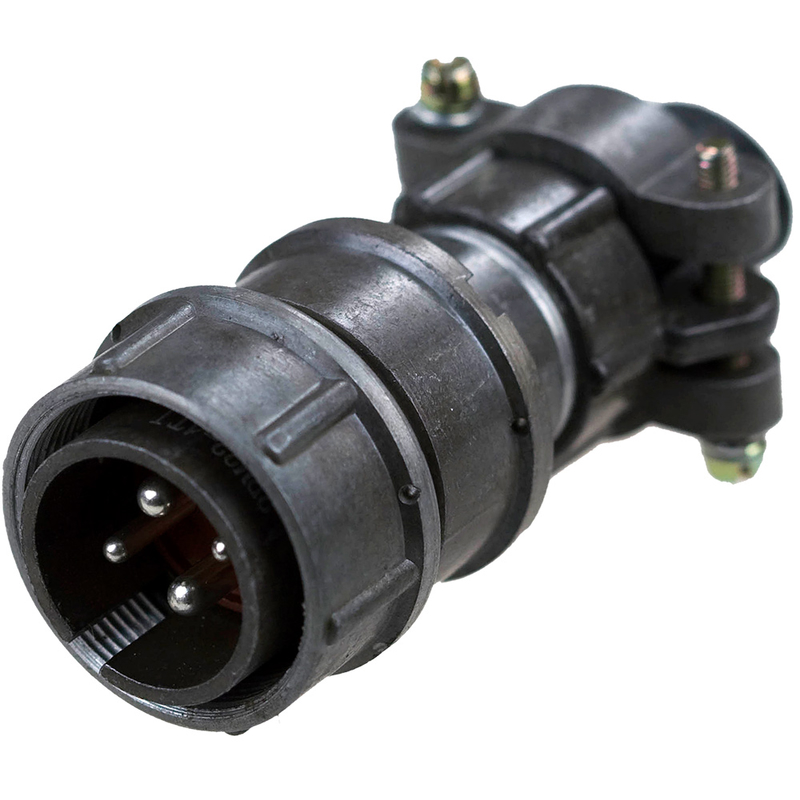

Цилиндрический негерметичный электрический разъём 2РМ22КПН4Ш3В1 производства компании Элекон предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на рабочее напряжение от 560 до 700 В и применяется во внутренней проводке оборудования, включая приборы, аппаратуру и электротехнические устройства различного назначения. Конструкция разъёма обеспечивает надёжное соединение кабельной вилки с блочной или кабельной розеткой, что позволяет использовать его как в стационарных, так и в подвижных соединениях.

Разъём относится к категории 2РМ22 и имеет условный размер корпуса 22. Кабельная вилка оснащена прямым патрубком для неэкранированного кабеля, что упрощает монтаж и обеспечивает удобство подключения проводников. Четыре контакта разъёма сочетают два диаметра — 2 мм и 3 мм, с серебряным покрытием, обеспечивающим стабильное переходное сопротивление и высокую проводимость. Изделие соответствует климатическому исполнению УХЛ2.1 по ГОСТ 15150-69 и сохраняет работоспособность в диапазоне температур от -60 до +100 °C.

Подтверждённые особенности и технические параметры

Разъём 2РМ22КПН4Ш3В1 обладает набором характеристик, подтверждённых производителем для данной модели. Электрические параметры контактов включают малое переходное сопротивление: не более 1,6 мОм для контактов диаметром 2 мм и не более 0,8 мОм для контактов диаметром 3 мм. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надёжное разделение цепей и снижает токи утечки. Максимальный ток на контакт достигает 18 А для контактов 2 мм и 32 А для контактов 3 мм, суммарная нагрузка на все контакты — до 80 А.

Изделие устойчиво к внешним механическим и климатическим воздействиям. Разъём выдерживает вибрационные нагрузки с ускорением до 490 м/с², акустические шумы интенсивностью до 170 дБ и повышенную влажность до 98% при температуре +40 °C. Ресурс разъёма составляет не менее 1000 часов наработки и 500 циклов соединений-расчленений. Срок сохраняемости изделия — 15 лет, что подтверждает его долговременную пригодность к эксплуатации и хранению в установленных условиях.

Конструктивные особенности

• Кабельная вилка с прямым патрубком для неэкранированного кабеля.
• Условный размер корпуса 22, четыре контакта с серебряным покрытием.
• Комбинация диаметров контактов: 2 мм и 3 мм.
• Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69.
• Рабочий диапазон температур от -60 до +100 °C.

Применение и совместимость

Разъём 2РМ22КПН4Ш3В1 применяется в составе внутренней проводки оборудования, где требуется разъёмное соединение кабельных линий с приборами и аппаратурой. Изделие подходит для эксплуатации в условиях умеренного и холодного климата, включая помещения с повышенной влажностью, воздействием вибраций и акустических шумов. Благодаря сочетанию контактов разных диаметров разъём может использоваться в цепях с различными токовыми нагрузками, что расширяет его применимость в радиоэлектронной аппаратуре, измерительных приборах и промышленном оборудовании.

Кабельная вилка рассчитана на соединение с розетками, входящими в состав разъёмной пары 2РМ22. Возможность подключения неэкранированного кабеля через прямой патрубок упрощает монтаж на производстве и при обслуживании оборудования. Изделие предназначено для применения в цепях постоянного и переменного тока с частотой до 3 МГц, что позволяет использовать его в широком спектре электрических схем. Производитель — компания Элекон, Россия. Артикул изделия — 341.
