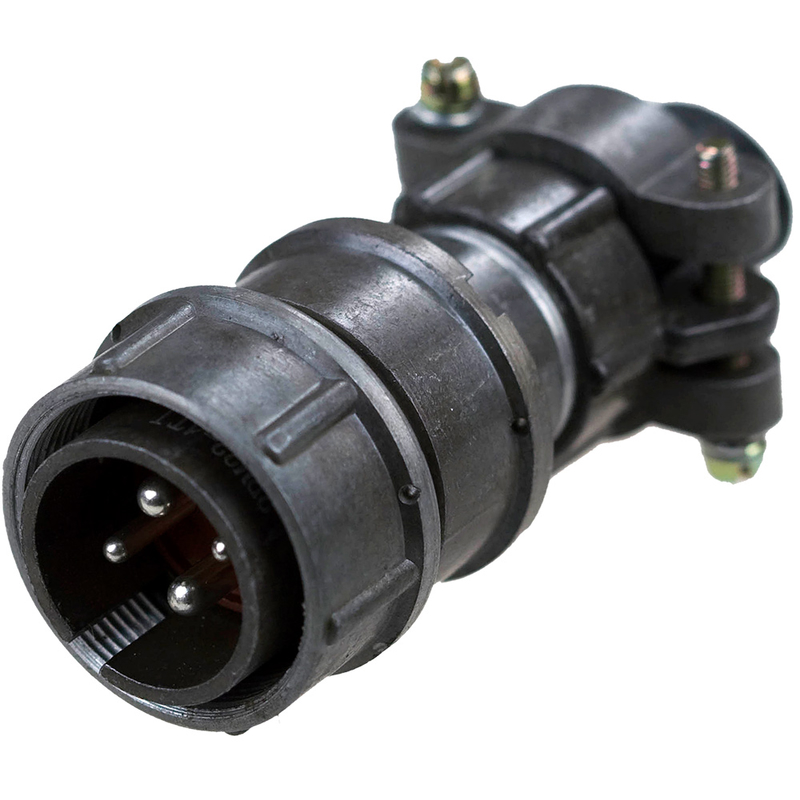

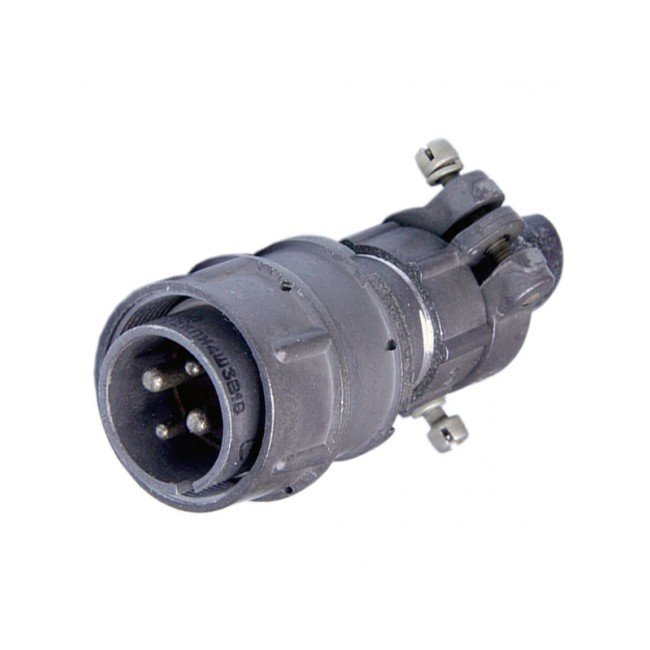

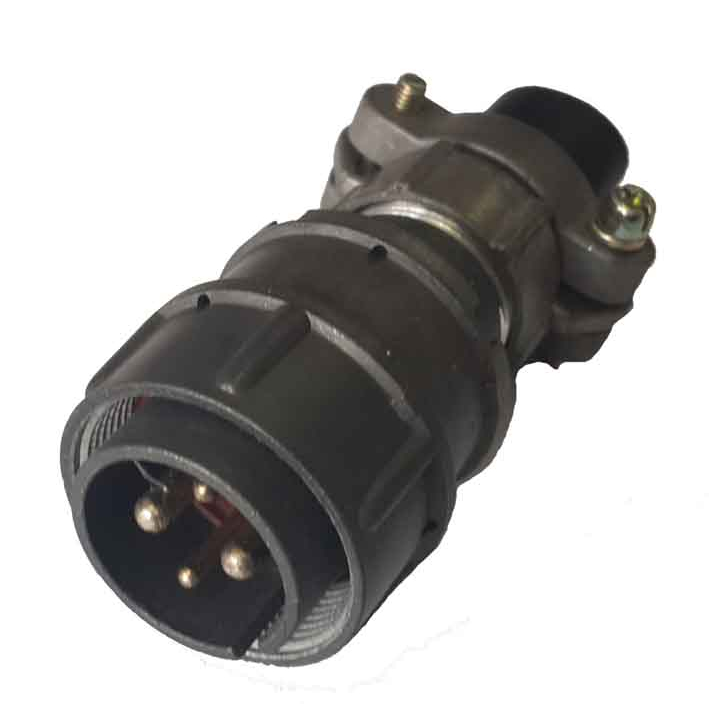

2РМ22КПН4Ш3В1 — это кабельная вилка, принадлежащая к серии цилиндрических низкочастотных разъемов 2РМ. Она предназначена для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 700 В, хотя некоторые источники указывают максимальное рабочее напряжение 560 В.

Основные характеристики:

• Тип соединителя : 2РМ — серия цилиндрических разъемов.

• Условный размер корпуса : 22 мм.

• Вид корпуса : К — кабельный.

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 4.

• Часть соединителя : Ш — вилка.

• Обозначение сочетания контактов : 3 — контакты ? 2,0 мм и 3,0 мм.

• Покрытие контактов : В — серебро.

Технические параметры:

• Рабочее напряжение : до 560 В.

• Токовая нагрузка : до 7 А (в некоторых источниках указан ток на контакт 18 А для 2 мм и 32 А для 3 мм, суммарный ток до 80 А).

• Сопротивление изоляции : не менее 1000 МОм.

• Количество сочленений : до 500 раз.

• Рабочая температура : от -60 до +100 °С.

• Минимальная наработка : 1000 часов.

Применение:

Эти разъемы используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть установлены как на экранированные, так и на неэкранированные кабели.

Сочленение:

Соединение между вилкой и розеткой осуществляется резьбовым способом. Поляризация корпусов одношпоночная.
