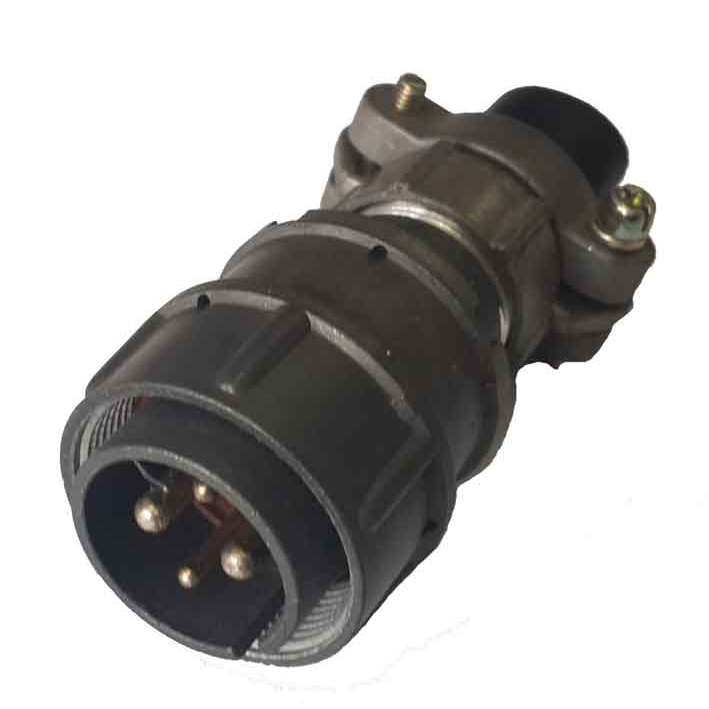

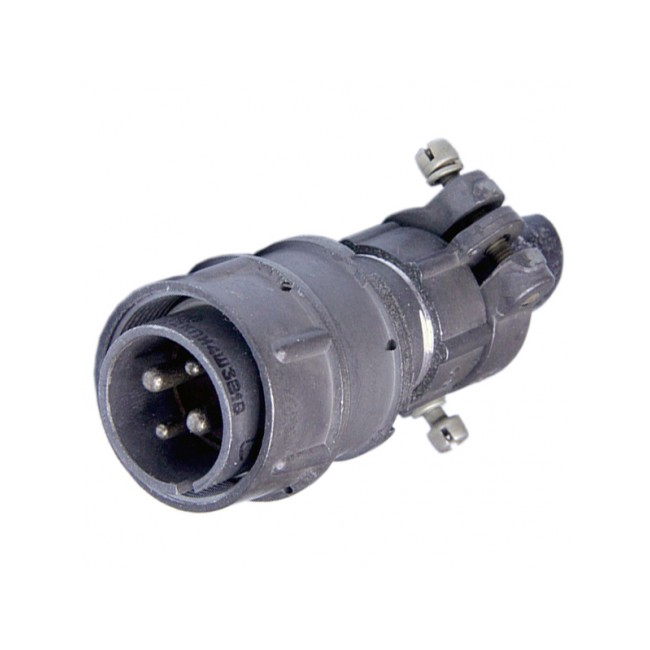

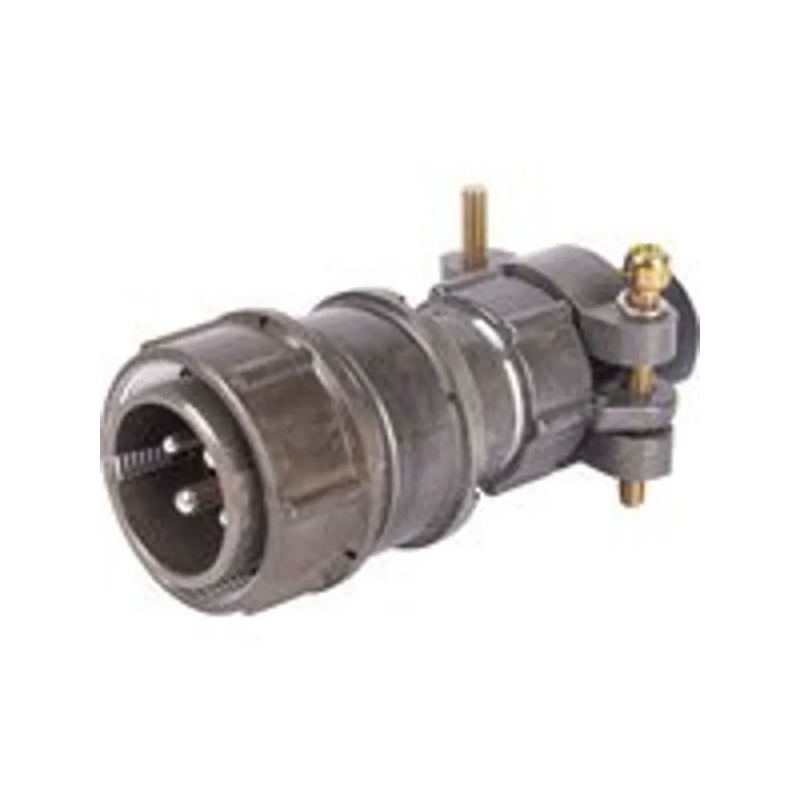

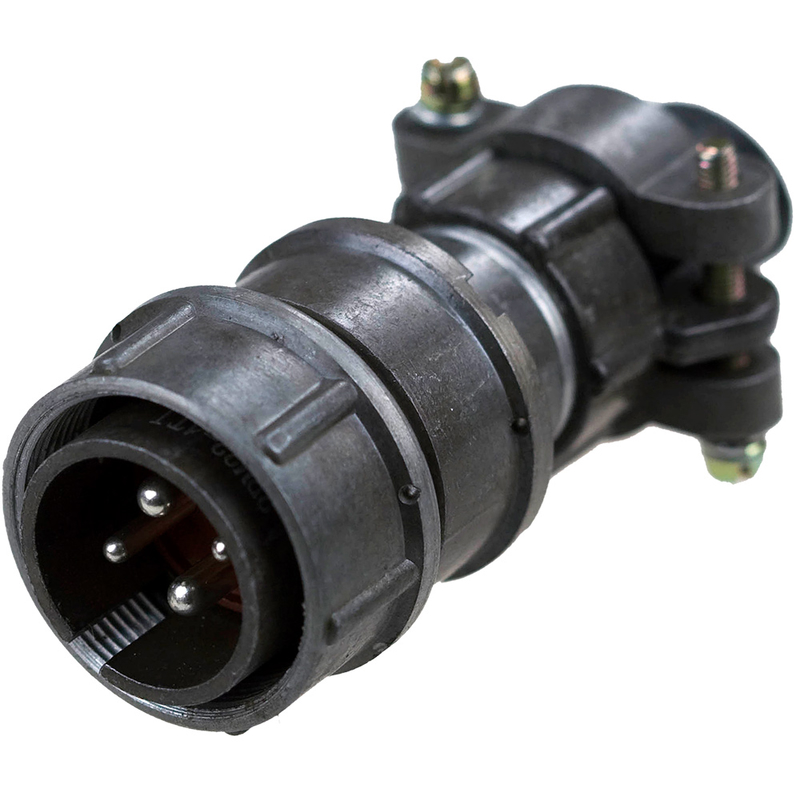

2РМ22КПН4Ш3В — это цилиндрический низкочастотный разъём (вилка кабельная) из серии 2РМ советского/российского производства, предназначенный для надёжного соединения электрических цепей.

Основные характеристики

Разъём имеет условный размер корпуса 22 мм и 4 контакта диаметром 1 мм, с резьбовой фиксацией в соединённом положении. Он рассчитан на максимальное рабочее напряжение до 560–700 В, ток на контакт до 7 А, частоту до 3 МГц, а также на работу в диапазоне температур от -60 до +100 °C. Климатическое исполнение — УХЛ2.1 (для умеренного и холодного климата), способ монтажа — объёмный с пайкой, корпус кабельный с прямым патрубком для неэкранированного кабеля.

Расшифровка обозначения

• 2РМ — тип соединителя (негерметичный низкочастотный цилиндрический).

• 22 — размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Н — неэкранированный кабель.

• 4 — число контактов.

• Ш3 — покрытие контактов (серебро).

• В — исполнение вилки.

Применение и надёжность

Используется во внутренних электрических цепях постоянного и переменного тока для приборов и оборудования, где требуется высокая надёжность соединений. Сопротивление изоляции — не менее 1000–5000 МОм, ресурс — минимум 500–1000 часов наработки на отказ и до 500 циклов соединений/расчленений. Срок сохраняемости достигает 15–25 лет.
