Назначение соединителя 2РМ22КПН4Г3В1В

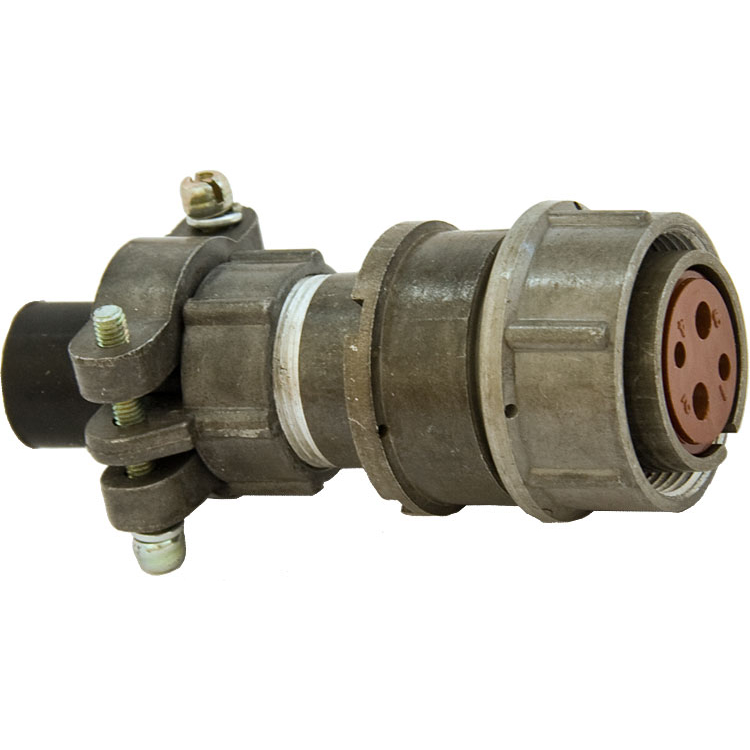

Кабельная розетка 2РМ22КПН4Г3В1В относится к серии цилиндрических низкочастотных соединителей 2РМ(Т) и предназначена для создания разъёмных электрических соединений в цепях постоянного и переменного тока. Изделие применяется для коммутации кабельных линий в радиоэлектронной аппаратуре, промышленном оборудовании, измерительных комплексах и системах электропитания, где требуется надёжный механический и электрический контакт при значительных токовых нагрузках.

Конструкция с прямым кабельным патрубком и неэкранированным вводом обеспечивает удобный монтаж на кабель и стабильную фиксацию проводников. Посадочный диаметр корпуса составляет 22 мм, что соответствует типоразмеру 22 в рамках данной серии. Соединитель рассчитан на эксплуатацию в стационарных и подвижных установках, включая аппаратуру, подверженную вибрационным и ударным воздействиям.

Подтверждённые технические особенности

Соединитель 2РМ22КПН4Г3В1В оснащён четырьмя извлекаемыми контактами, из которых два контакта имеют диаметр 2 мм, а два — диаметр 3 мм. Такое сочетание позволяет раздельно коммутировать силовые и сигнальные цепи в пределах одного корпуса. Параметры электрической прочности и проводимости подтверждены следующими значениями:

• Рабочее напряжение — до 560–700 В в зависимости от условий эксплуатации и типа цепи.
• Максимальная токовая нагрузка — 18 А для контактов диаметром 2 мм и 32 А для контактов диаметром 3 мм.
• Сопротивление контакта — не более 0,0016 Ом для контактов 2 мм и не более 0,0008 Ом для контактов 3 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Допустимое сечение проводов — до 1,5 мм² для контактов 2 мм и до 6 мм² для контактов 3 мм.

Диапазон рабочих температур соединителя составляет от минус 60 до плюс 100 градусов Цельсия, при этом допускается локальный перегрев контактов до плюс 180 градусов Цельсия. Такая термостойкость позволяет использовать изделие в условиях холодного климата и в аппаратуре с повышенным тепловыделением.

Надёжность и ресурс

Соединитель сохраняет работоспособность при интенсивных механических нагрузках. Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 490 м/с², механические удары одиночного действия до 5000 м/с², многократные удары до 1000 м/с² и линейное ускорение до 2000 м/с². Наработка на отказ составляет не менее 1000 часов, а допустимое количество циклов сочленения-расчленения — 500.

Срок сохраняемости изделия до ввода в эксплуатацию — 15 лет. Это делает соединитель пригодным для длительного хранения в составе резервного оборудования и для применения в объектах с продолжительным межремонтным периодом.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМ22КПН4Г3В1В содержит информацию о конструктивном исполнении изделия. Индекс 2РМ(Т) указывает на серию негерметичных соединителей с тропикоустойчивым исполнением. Число 22 обозначает условный размер корпуса. Буква К означает кабельный корпус, буква П — прямой патрубок, буква Н — неэкранированный кабельный ввод. Обозначение 4Г3В1 характеризует контактную группу: всего четыре контакта, включая два контакта диаметром 2 мм и два контакта диаметром 3 мм, вариант исполнения 1. Завершающая буква В относится к покрытию контактов, которое может быть серебряным или аналогичным по функциональному назначению.

Соединитель применяется для кабельной коммутации в аппаратуре, где требуется сочетание компактного корпуса, высокой токовой нагрузки и устойчивости к механическим воздействиям. Конструкция с прямым патрубком упрощает укладку кабеля и снижает изгибающие напряжения в месте ввода.
