Назначение и область применения

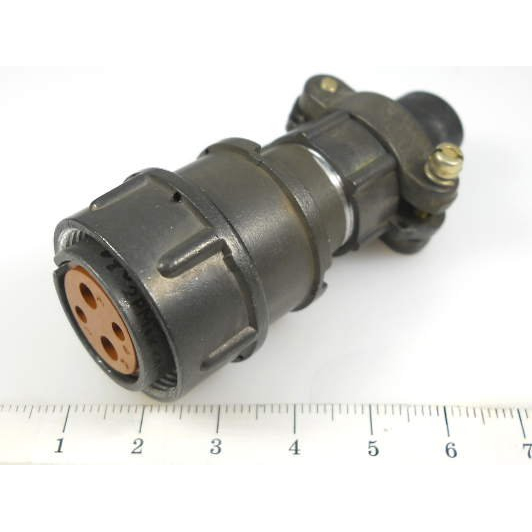

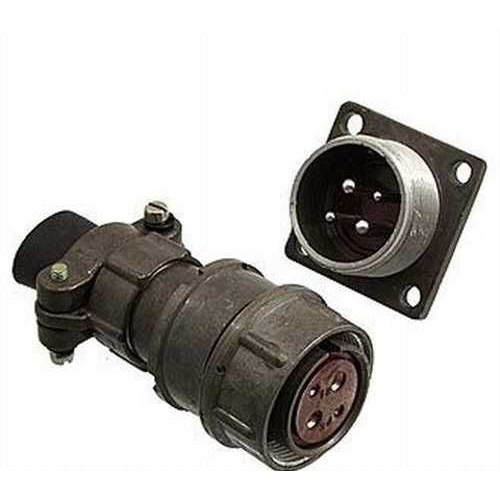

Разъём 2РМ22КПН4Г3А1 представляет собой цилиндрический низкочастотный кабельный соединитель розеточного типа с прямым патрубком. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Конструкция ориентирована на объёмный монтаж методом пайки, что обеспечивает надёжное и технологичное подключение проводников при сборке кабельных жгутов и внутриприборных соединений.

Разъём применяется в радиоэлектронной аппаратуре, измерительных комплексах, промышленной автоматике и системах электропитания, где требуется стабильное разъёмное соединение с высокой токовой нагрузкой и устойчивостью к внешним воздействующим факторам. Благодаря негерметичному исполнению и одношпоночной поляризации корпусов изделие исключает ошибки при сочленении ответных частей, что особенно важно при обслуживании многоконтактных трактов.

Технические характеристики

2РМ22КПН4Г3А1 рассчитан на работу с контактами диаметром 3 мм, что подтверждается обозначением в структуре наименования. Токовая нагрузка на одиночный контакт составляет 32 А для контактов данного диаметра, при этом максимальная суммарная токовая нагрузка на разъём достигает 80 А. Максимальное рабочее напряжение — 560 В. Сопротивление контактов для диаметра 3 мм не превышает 0,8 мОм, что обеспечивает малые потери в силовых цепях.

Корпус разъёма имеет условный размер 22, длину патрубка 55,5 мм и массу не более 25 г. Поляризация корпусов — одношпоночная. Кабельный корпус выполнен в исполнении К, патрубок — прямой (П), подвод кабеля — неэкранированный (Н). Число контактов — 4, тип контактов — гнездовой (Г).

Условия эксплуатации и стойкость к внешним воздействиям

Изделие сохраняет работоспособность в широком диапазоне климатических и механических нагрузок. Температурный режим эксплуатации — от минус 60 °C до плюс 100 °C, допустимая смена температур достигает плюс 250 °C. Разъём выдерживает повышенную относительную влажность до 98 процентов при температуре плюс 25 °C.

Устойчивость к механическим воздействиям подтверждается следующими параметрами:

• вибрационные нагрузки в диапазоне до 5000 Гц с ускорением 490 м/с²;
• многократные удары с ускорением до 5000 м/с²;
• линейное ускорение до 2000 м/с².

Разъём сохраняет характеристики при пониженном атмосферном давлении до 133,32·10 в минус двенадцатой степени Па и при повышенном давлении до 50,6·10 в четвёртой степени Па. Конструкция устойчива к воздействию озона, плесневых грибов, соляного тумана и солнечного излучения, что позволяет применять изделие в аппаратуре, эксплуатируемой в сложных климатических условиях.

Расшифровка обозначения и особенности монтажа

Структура условного обозначения 2РМ22КПН4Г3А1 состоит из последовательных символов, каждый из которых определяет конкретную конструктивную особенность. Элемент 2РМ указывает на серию цилиндрических низкочастотных разъёмов. Цифра 22 обозначает условный размер корпуса. Литера К соответствует кабельному корпусу, литера П — прямому патрубку, литера Н — подводке неэкранированного кабеля.

Далее в обозначении указаны число контактов — 4, тип контактов — гнездовой (Г), диаметр контактов — 3 мм, обозначенный цифрой 3. Литера А определяет шаг рядов контактов, а завершающая цифра 1 — исполнение разъёма. Монтаж контактов выполняется объёмным способом с применением пайки. Контакты могут иметь покрытие из золота или серебра, что повышает коррозионную стойкость и стабильность переходного сопротивления в течение всего срока службы.
