Назначение

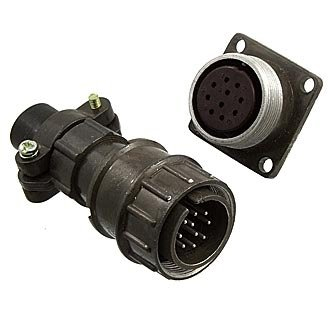

Соединитель 2РМ22КПН10Ш1В1В — цилиндрический низкочастотный негерметичный кабельный соединитель серии 2РМ, выполненный в виде вилки (штыревой части) с резьбовой фиксацией. Изделие предназначено для электрического соединения и разъединения цепей переменного и постоянного тока в составе кабельных сборок и блоков аппаратуры. Применяется как для внутреннего, так и для наружного монтажа в различных отраслях электроники и электротехники.

Конструкция с резьбовым соединением обеспечивает надёжную механическую фиксацию ответных частей и сохранение электрического контакта при вибрационных и ударных нагрузках, характерных для промышленного и транспортного оборудования.

Подтверждённые особенности

Ниже приведены характеристики соединителя, соответствующие данным производителя и каталога.

• Тип: цилиндрический низкочастотный негерметичный кабельный соединитель, вилка.
• Серия: 2РМ, резьбовая фиксация сочленения.
• Число контактов: 10 штыревого типа.
• Диаметр контактов: 1,0 мм.
• Покрытие контактов: серебряное.
• Максимальное рабочее напряжение: 560 В.
• Сила тока: до 7 А на контакт, до 58 А на весь соединитель.
• Сопротивление изоляции: не менее 1000 МОм, по некоторым данным до 5000 МОм.
• Электрическая прочность изоляции: 1850 В.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение: УХЛ.
• Ресурс: 500 сочленений-расчленений.
• Наработка: не менее 1000 часов.
• Корпус: алюминиевый сплав с оксидированием, серый цвет.
• Патрубок: прямой с гайкой под неэкранированный кабель.
• Материал изолятора: карболит, коричневый цвет.
• Посадочный диаметр: 22 мм.
• Габаритные размеры: около 29 на 58 мм.
• Поляризация: одношпоночная.
• Монтаж: объёмный, пайкой.

Применение и монтаж

Соединитель устанавливается в электрических цепях аппаратуры, где требуется разъёмное соединение кабеля с блоком или прибором. Благодаря десяти контактам с серебряным покрытием он подходит для передачи сигналов и питания при токах до 7 А на контакт. Одношпоночная поляризация исключает неправильное взаимное положение частей при сочленении, что упрощает сборку и снижает риск повреждения контактов.

Монтаж выполняется объёмным способом — пайкой проводников к штыревым контактам. Прямой патрубок с гайкой рассчитан на неэкранированный кабель. Посадочный диаметр 22 мм определяет совместимость с ответными частями соответствующего типоразмера серии 2РМ.

Климатическое исполнение УХЛ и рабочий диапазон от минус 60 до плюс 100 градусов Цельсия позволяют применять изделие в широком спектре условий эксплуатации, включая наружную установку. Ресурс в 500 циклов сочленения-расчленения и наработка не менее 1000 часов характеризуют соединитель как элемент, рассчитанный на длительную работу в составе стационарного и подвижного оборудования.

Комплектация и упаковка

Поставка осуществляется в заводской упаковке. Год выпуска, указанный в карточке товара, — 2023. Артикул изделия — 20005. Производитель в предоставленных данных не указан.

Перед монтажом рекомендуется проверить целостность корпуса, состояние резьбы и контактов, а также убедиться в соответствии числа контактов и типоразмера требованиям конкретной схемы подключения.
