Назначение и область применения

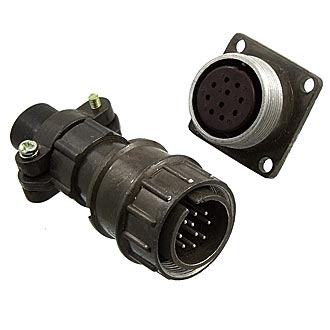

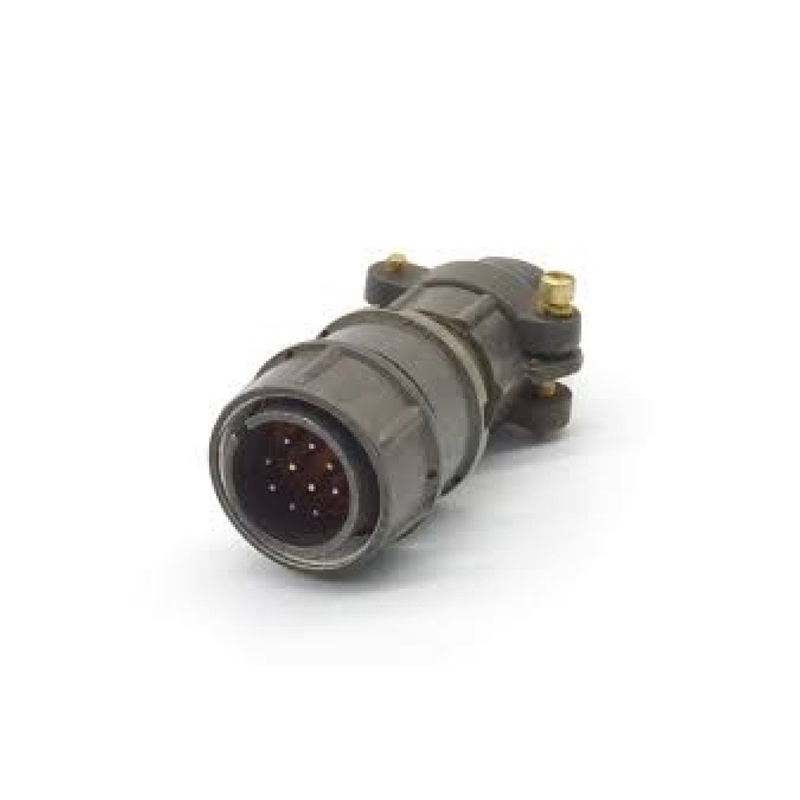

2РМ22КПН10Ш1В1Л — это кабельная вилка из серии низкочастотных цилиндрических негерметичных соединителей 2РМ, предназначенная для надежного подключения в электрических цепях. Изделие применяется в промышленном оборудовании, контрольно-измерительных приборах, системах автоматики и других устройствах, где требуется разъемное соединение кабельных линий с высокой механической и электрической стабильностью.

Соединитель рассчитан на эксплуатацию в сложных условиях. Он сохраняет работоспособность в тропическом климате с исполнением УХЛ2.1, при пониженном давлении до 133,32·10 в минус двенадцатой степени Па, а также при воздействии вибрационных и ударных нагрузок. Благодаря этим характеристикам вилка подходит для ответственных узлов оборудования, работающего в стационарных и подвижных установках.

Основные технические характеристики

Изделие имеет 10 контактов диаметром 1,0 мм с серебряным покрытием. Контакты выполнены по штыревой схеме (обозначение Ш в маркировке). Серебряное покрытие обеспечивает низкое переходное сопротивление и стабильность электрического контакта при длительной эксплуатации.

• Количество контактов — 10
• Диаметр контактов — 1,0 мм
• Покрытие контактов — серебро
• Максимальный ток на один контакт — до 7 А
• Максимальный суммарный ток на соединитель — до 58 А
• Рабочее напряжение — до 560 В переменного или постоянного тока
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C
• Пиковый допустимый перегрев — до плюс 180 °C
• Сечение подсоединяемого провода — до 0,5 мм кв.
• Сопротивление контакта — не более 0,005 Ом
• Сопротивление изоляции — не менее 5000 МОм

Соединитель выдерживает механические воздействия высокой интенсивности: вибрацию до 5000 Гц с ускорением 490 м/с кв., многократные удары до 5000 м/с кв. и линейное ускорение до 2000 м/с кв. Эти параметры подтверждают пригодность вилки для применения в оборудовании, подверженном значительным динамическим нагрузкам.

Расшифровка маркировки

Обозначение 2РМ22КПН10Ш1В1Л содержит полную информацию о конструктивных особенностях изделия. Понимание маркировки позволяет точно определить совместимость вилки с ответными частями и условиями монтажа.

• 2РМ — серия низкочастотных цилиндрических негерметичных соединителей
• 22 — условный размер корпуса, посадочный диаметр 22 мм
• КПН — кабельный корпус с прямым патрубком, без экранирования
• 10 — количество контактов
• Ш — штыревые контакты
• 1 — диаметр контактов 1 мм
• В — серебряное покрытие контактов
• 1 — теплостойкость до 100 °C
• Л — левая нумерация контактов

Надежность и эксплуатационные показатели

Вилка рассчитана на наработку не менее 1000 часов в составе оборудования. Допустимое количество сочленений-расчленений составляет не менее 500 циклов, что обеспечивает длительный срок службы при регулярном обслуживании и переподключении кабельных линий. Гарантированный срок хранения изделия — 15 лет.

Монтаж контактов осуществляется методом пайки или объемного монтажа, что позволяет использовать вилку как в серийном производстве аппаратуры, так и при ремонте и модернизации существующих систем. Конструкция с прямым кабельным патрубком упрощает прокладку кабеля и обеспечивает удобный доступ к контактной группе при выполнении монтажных работ.
