Назначение и область применения

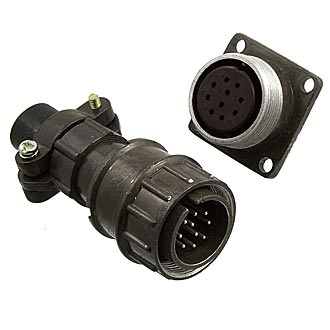

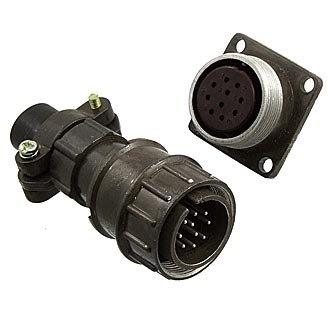

Кабельная вилка 2РМ22КПН10Ш1В1 производства АО «Завод Элекон» относится к серии цилиндрических низкочастотных разъёмов 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в промышленном оборудовании, контрольно-измерительной аппаратуре, системах автоматизации и телеметрии. Конструкция разъёма рассчитана на эксплуатацию в составе аппаратуры, работающей в стационарных и передвижных установках, где требуется надёжное разъёмное соединение с защитой от самопроизвольного расстыкования.

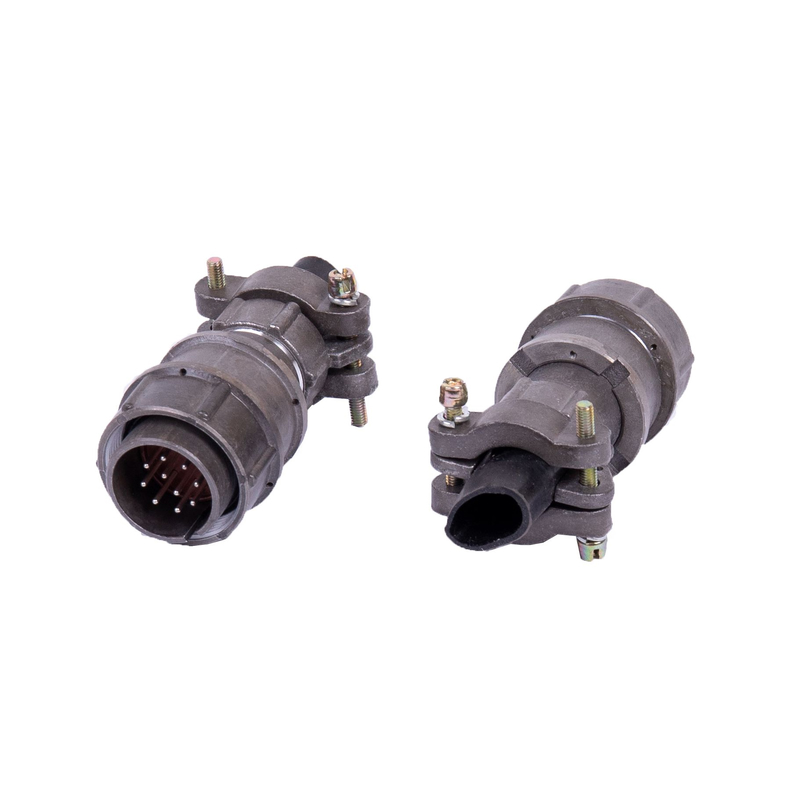

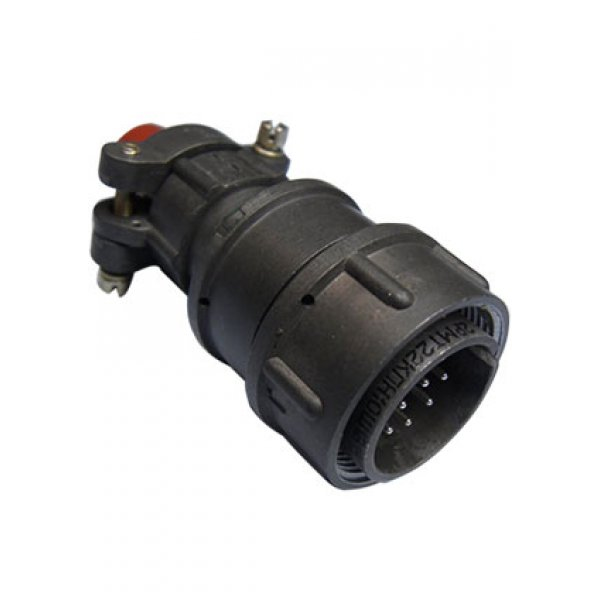

Вилка имеет кабельное исполнение с прямым патрубком и накидной гайкой для неэкранированного кабеля. Такое исполнение обеспечивает удобный монтаж на кабельных выводах и возможность быстрого подключения или отключения без применения специализированного инструмента. Поляризация одношпоночная исключает неправильное сочленение с ответной частью.

Конструктивные особенности и технические характеристики

Разъём оснащён десятью штыревыми контактами диаметром 1 мм с серебряным покрытием. Покрытие контактов типа Ш1В1 обеспечивает низкое переходное сопротивление и стабильность электрических параметров при длительной эксплуатации. Корпус выполнен из алюминиевого сплава, что обеспечивает малый вес при достаточной механической прочности. Изолятор изготовлен из карболита — материала, устойчивого к воздействию повышенных температур и сохраняющего диэлектрические свойства в широком диапазоне условий.

Монтаж проводов осуществляется пайкой с механическим объёмным креплением, что гарантирует устойчивость соединения к вибрационным и ударным нагрузкам. Изделие соответствует ТУ ГЕ0.364.126. Основные электрические и эксплуатационные параметры:

• рабочее напряжение — до 560 В;
• ток на один контакт — до 7 А;
• суммарный ток — до 58 А;
• сопротивление изоляции — 5000 МОм;
• климатическое исполнение — УХЛ2.1;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• ресурс — 500 соединений-расстыкований;
• вибрационная нагрузка — от 1 до 5000 Гц при ускорении до 50 g;
• ударная нагрузка — до 500 g.

Габаритные размеры вилки: диаметр 29 мм, высота 58 мм. Резьба накидной гайки — M24×1. Компактные размеры позволяют размещать разъём в ограниченном пространстве приборных отсеков и коммутационных панелей.

Совместимость и особенности применения

Разъём 2РМ22КПН10Ш1В1 совместим с ответными частями серии 2РМ22 и аналогичен по посадочным и присоединительным размерам изделиям серий 2РМТ и ОНЦ-РГ. Это позволяет использовать его для замены или доукомплектования существующих линий связи и распределительных устройств без изменения ответных частей.

При монтаже рекомендуется применять кабели с наружным диаметром, соответствующим отверстию прямого патрубка, и обеспечивать герметизацию места ввода в соответствии с условиями эксплуатации. Конструкция с накидной гайкой рассчитана на многократное свинчивание без потери фиксирующих свойств. После пайки контактов необходимо контролировать отсутствие замыканий между соседними выводами и надёжность механического крепления жил.

Изделие поставляется как отдельный элемент соединительной пары и применяется в составе радиоэлектронной аппаратуры, испытательного оборудования, энергетических установок и промышленной автоматики. Страна производства — Россия, производитель — АО «Завод Элекон».
