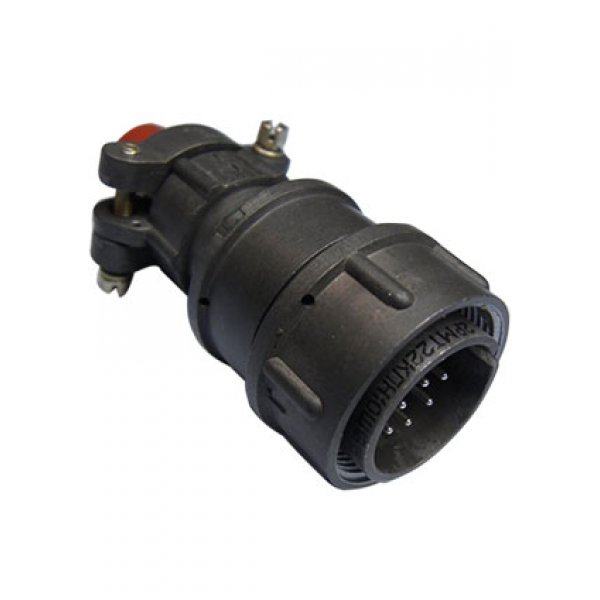

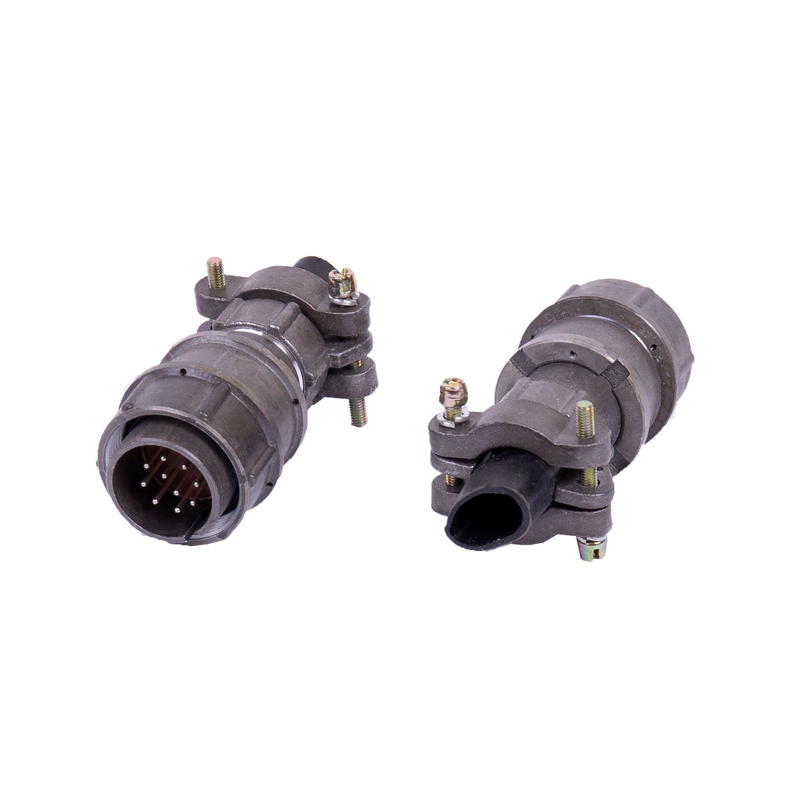

Назначение соединителя 2РМ22КПН10Ш1В1

Изделие 2РМ22КПН10Ш1В1 представляет собой кабельную вилку цилиндрического типа, входящую в серию электрических соединителей 2РМ. Конструктивно это штыревой разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока. Соединитель обеспечивает разъемное контактное соединение при монтаже кабельных сборок, подключении внешних устройств и организации межблочных связей в электронной и электротехнической аппаратуре.

Основная задача вилки — передача электрических сигналов и питающих напряжений с сохранением стабильного сопротивления контакта и высокой изоляции между цепями. Благодаря кабельному исполнению корпуса изделие устанавливается непосредственно на конец кабеля или жгута и фиксируется с ответной частью при помощи резьбовой гайки. Такое решение обеспечивает защиту от самопроизвольного расстыковывания при вибрационных и ударных воздействиях.

Разъем применяется в приборостроении, промышленной электронике, измерительном и испытательном оборудовании, а также в аппаратуре, где требуется многократное сочленение и расчленение электрических цепей с сохранением заданных параметров на протяжении всего срока эксплуатации.

Подтвержденные особенности конструкции и электрические параметры

Соединитель имеет негерметичное исполнение корпуса. Внутри установлено 10 штыревых контактов диаметром 1,0 мм каждый. Рабочее напряжение изделия достигает 560 В. Допустимая токовая нагрузка составляет до 7 А на один контакт, при этом суммарная нагрузка на соединитель может достигать 58 А. Сечение проводов, подключаемых к контактам, не должно превышать 0,5 мм².

Электрические характеристики контакта нормированы: переходное сопротивление не превышает 0,005 Ом, а сопротивление изоляции составляет не менее 5000 МОм. Такие показатели важны для цепей управления, передачи сигналов и питания, где недопустимы значительные падения напряжения или утечки между соседними цепями.

Материал покрытия контактов — серебро. Оно обеспечивает низкое переходное сопротивление, стабильность соединения при многократных перекоммутациях и устойчивость к окислению в допустимых условиях эксплуатации. Корпус вилки выполнен из карболита, обладающего достаточной механической прочностью и электроизоляционными свойствами.

Расшифровка обозначения

Маркировка 2РМ22КПН10Ш1В1 содержит сведения о конструкции и исполнении изделия:

• 2РМ — серия цилиндрических электрических соединителей;
• 22 — условный посадочный диаметр 22 мм;
• К — кабельное исполнение корпуса;
• П — прямой кабельный патрубок;
• Н — наличие накидной гайки для фиксации с ответной частью;
• 10 — количество контактов;
• Ш — штыревая часть, вилка;
• 1 — диаметр контактов 1,0 мм;
• В — серебряное покрытие контактов;
• 1 — теплостойкое исполнение до 100 °C.

Механические и массогабаритные параметры

Габаритные размеры вилки: диаметр 29 мм, длина 25 мм. Масса изделия не превышает 17,5 г. Резьбовая фиксация с ответной розеткой позволяет выполнять сочленение без применения специального инструмента и обеспечивает контролируемое усилие затяжки. Компактные размеры дают возможность размещать разъем в ограниченном пространстве приборных корпусов и стоек.

Условия эксплуатации и применение

Соединитель 2РМ22КПН10Ш1В1 сохраняет работоспособность в диапазоне температур от минус 60 °C до плюс 100 °C. С учетом возможного перегрева контактов допускается кратковременное повышение температуры до плюс 180 °C. Изделие рассчитано на эксплуатацию при частотах сигналов до 3 МГц, что позволяет использовать его не только в силовых цепях, но и в низкочастотных линиях передачи данных.

Механическая устойчивость подтверждена для следующих режимов воздействий:

• вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с²;
• одиночные удары с ускорением до 5000 м/с²;
• линейное ускорение до 2000 м/с².

Ресурс изделия составляет не менее 1000 часов наработки при 500 циклах сочленений и расчленений. Срок сохраняемости до ввода в эксплуатацию — 15 лет. Эти показатели подтверждают пригодность соединителя для длительного применения в стационарной аппаратуре, передвижных установках и оборудовании, подвергающемся умеренным механическим нагрузкам.

Кабельная вилка используется при сборке жгутов, ремонте и модернизации электронных блоков, подключении датчиков, исполнительных устройств и внешних модулей. Стабильные параметры контактирования и широкий температурный диапазон делают изделие востребованным в производственных и лабораторных условиях.
