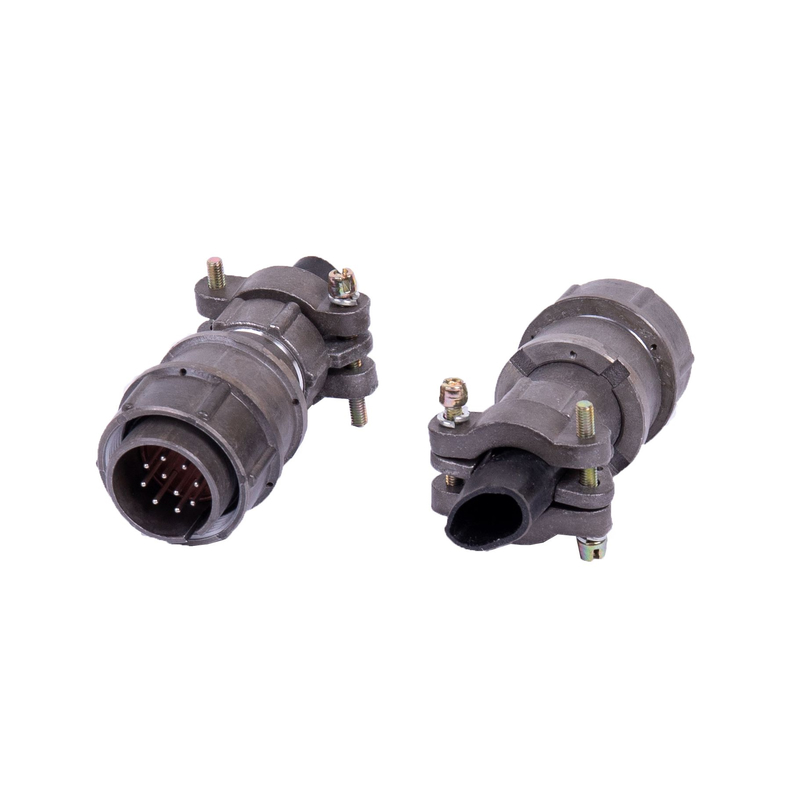

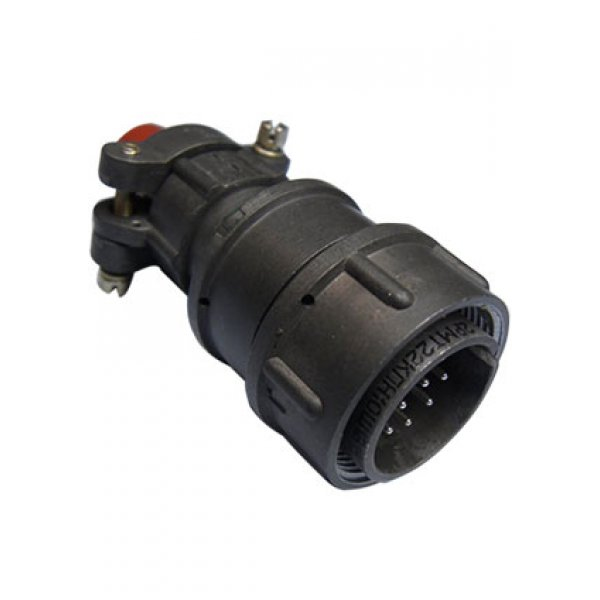

Разъем 2РМ22КПН10Ш1В1 — это кабельная вилка, принадлежащая к серии цилиндрических низкочастотных разъемов. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 560 В (или до 700 В в некоторых источниках).

Основные характеристики:

• Тип соединителя : 2РМ.

• Условный размер корпуса : 22 мм.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 10.

• Тип контактов : вилка (Ш).

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : До 100°C

Электрические и механические характеристики:

• Максимальная токовая нагрузка на контакт : 7 А.

• Суммарная токовая нагрузка на соединитель : 58 А.

• Максимальное рабочее напряжение : 560 В.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : 1850 В при максимальном рабочем напряжении

Условия эксплуатации:

• Рабочая температура : От -60°C до +100°C.

• Атмосферное давление : От пониженного (10^-12 мм рт. ст.) до повышенного (5 кгс/см?).

• Вибрация : Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, ускорение 490 м/с?.

• Акустический шум : Диапазон частот от 50 Гц до 10 000 Гц, уровень звукового давления 170 дБ.

• Механический удар : Пиковое ускорение до 1000 м/с? для многократного действия и до 5000 м/с? для одиночного действия

Прочие характеристики:

• Минимальная наработка : 1000 часов (или 5000 часов в некоторых источниках)

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет (или 25 лет в некоторых источниках)

• Сочленение : Резьбовое, поляризация корпусов одношпоночная
