Назначение соединителя 2РМ22КПН10Ш1А1

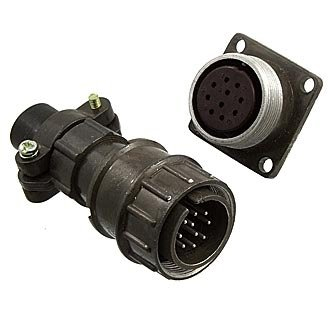

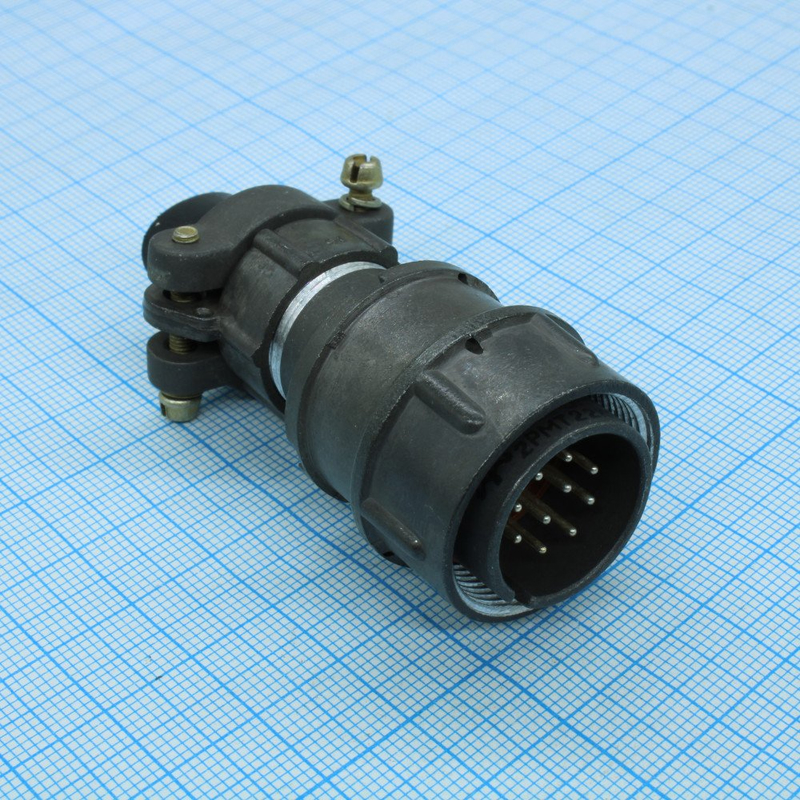

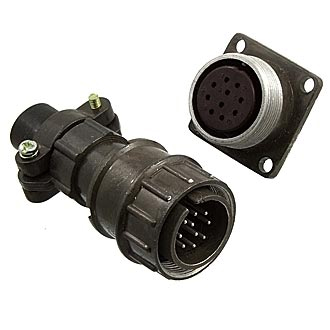

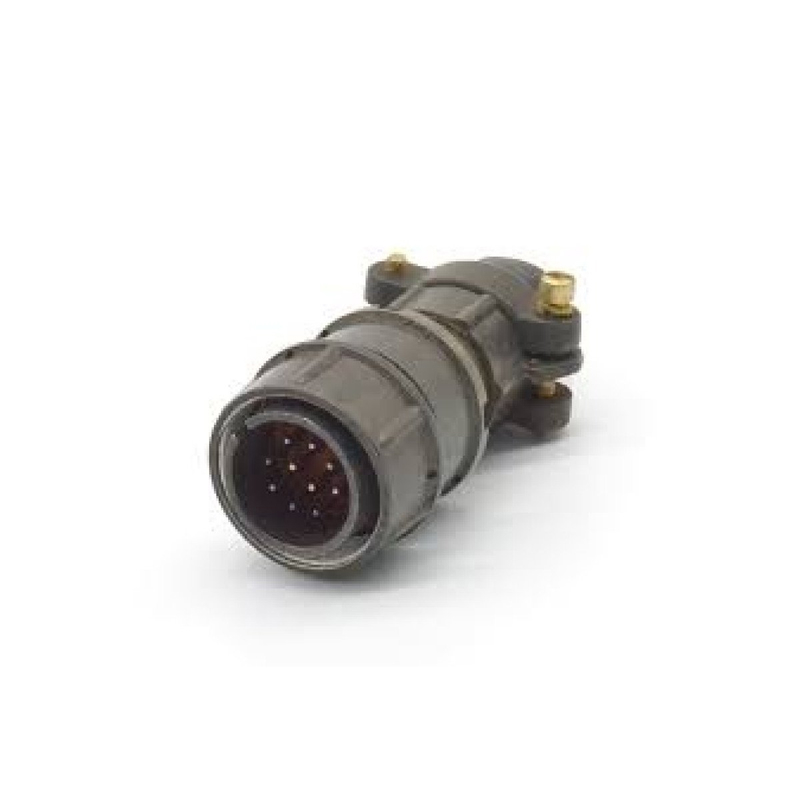

Цилиндрический низкочастотный электрический соединитель 2РМ22КПН10Ш1А1 представляет собой кабельную вилку, выпускаемую АО «Завод Элекон». Устройство входит в серию 2РМ и предназначено для коммутации электрических цепей постоянного и переменного тока в стационарной и подвижной аппаратуре. Изделие рассчитано на работу в составе промышленного оборудования, бортовых систем, судовых комплексов и наземных технических средств, где требуется разъёмное соединение с высокой устойчивостью к механическим и климатическим нагрузкам.

Соединитель применяется для передачи сигналов управления, измерительных цепей и силовых линий с токовой нагрузкой до 7 А на один контакт. Суммарная допустимая токовая нагрузка на разъём достигает 58 А. Конструкция обеспечивает надёжный электрический контакт при вибрациях, ударах и перепадах температур, что делает изделие востребованным в авиационной технике, судостроении и промышленной автоматике.

Конструктивные особенности

Корпус соединителя выполнен из алюминиевого сплава, изолятор — из карболита. Условный размер корпуса — 22. Изделие оснащено десятью штыревыми контактами диаметром 1 мм с серебряным покрытием. Контакты являются извлекаемыми, монтаж осуществляется методом пайки. Сочетание алюминиевого корпуса и серебряного покрытия контактов обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы.

Метод сочленения — резьбовой. Вид корпуса — кабельный с прямым патрубком и гайкой, рассчитанной на неэкранированный кабель. Такое исполнение упрощает монтаж на кабельные сборки и гарантирует плотную фиксацию ответной части. Поляризация корпуса — одношпоночная, что исключает ошибки при подключении и обеспечивает правильную ориентацию контактов. Установка соединителя допускается в любом положении.

Электрические параметры и материалы

• Сопротивление контактов — не более 5 мОм для контактов диаметром 1 мм.
• Сопротивление изоляции — не менее 1000–5000 МОм в нормальных климатических условиях.
• Электрическая прочность изоляции — 1850 В.
• Материал корпуса — алюминиевый сплав.
• Материал изолятора — карболит.
• Покрытие контактов — серебро.
• Количество контактов — 10 штыревых.
• Диаметр контактов — 1 мм.

Условия эксплуатации и надёжность

Соединитель сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение — УХЛ2.1, что допускает эксплуатацию в условиях умеренного и холодного климата, в том числе в помещениях с колебаниями температуры и влажности. Изделие выдерживает воздействие относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Устройство рассчитано на механические нагрузки: вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 50 g и многократные удары с ускорением до 500 g. Ресурс соединителя составляет 500 сочленений-расчленений. Минимальная наработка — от 1000 до 5000 часов в зависимости от условий применения. Срок сохраняемости до ввода в эксплуатацию — 15 лет.

Применение

Соединитель 2РМ22КПН10Ш1А1 востребован в авиационной и судовой аппаратуре, системах промышленной автоматики, измерительных комплексах и другом оборудовании, где требуется разъёмное соединение с резьбовой фиксацией. Конструкция с прямым кабельным патрубком и гайкой под неэкранированный кабель удобна при монтаже жгутов и кабельных сборок ограниченной длины. Изделие подходит для применения в электрических цепях с напряжением, соответствующим электрической прочности изоляции 1850 В.
