2РМ22КПН10Ш1А1

Цена:

1150 ₽

Технические характеристики

2РМ22КПН10Ш1А1 5

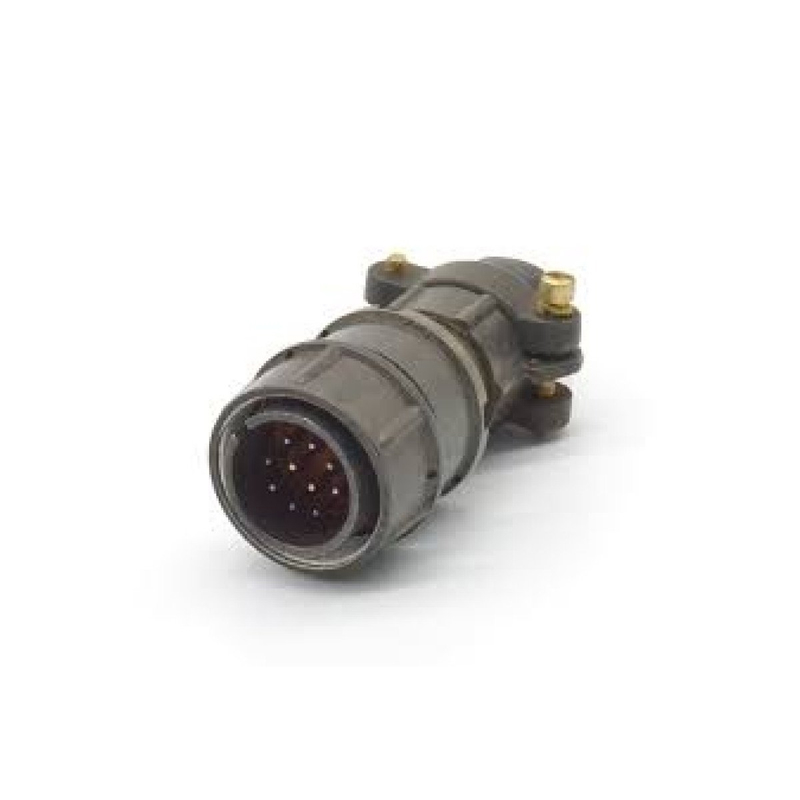

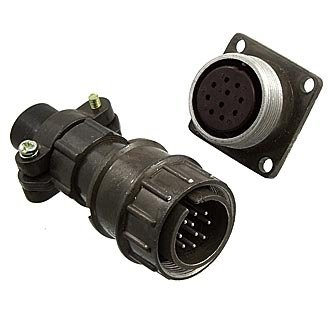

Соединитель 2РМ22КПН10Ш1А1 представляет собой кабельную вилку, используемую в различных электрических системах.

Основные характеристики

Тип соединителя : Негерметичный, климатическое исполнение УХЛ (для умеренного климата).
Количество контактов : 10.
Диаметр контактов : 1,0 мм.
Максимальное рабочее напряжение : 560 В.
Максимальная рабочая частота : 700 Гц.
Сопротивление контактов : Не более 1 МОм.

Конструкция и материалы

Корпус соединителя выполнен в блочном исполнении, а контакты имеют покрытие из золота, что обеспечивает хорошую проводимость и защиту от коррозии.

Применение

Соединитель 2РМ22КПН10Ш1А1 широко используется в различных областях, включая промышленные и бытовые электрические установки, где требуется надежное соединение кабелей.

Описание

2РМ22КПН10Ш1А1

2РМ22КПН10Ш1А1: кабельный разъём для надёжных электрических соединений

2РМ22КПН10Ш1А1 — низкочастотный цилиндрический кабельный соединитель серии 2РМ, рассчитанный на внутренний объёмный монтаж в цепях постоянного и переменного тока. Конструкция с прямым патрубком и гайкой для неэкранированного кабеля делает разъём удобным решением для аппаратуры, шкафов управления, измерительных комплексов и промышленного электрооборудования.

Конструкция и назначение

Исполнение 2РМ22КПН10Ш1А1 относится к негерметичным разъёмам с резьбовым сочленением. Такая фиксация предотвращает самопроизвольное разъединение при вибрациях и механических нагрузках, а одношпоночная поляризация исключает неправильную ориентацию вилки и ответной части при подключении.

Разъём выполнен в кабельном корпусе с прямым патрубком. Гайка патрубка предназначена для ввода и закрепления неэкранированного кабеля , что важно при организации аккуратного и механически разгруженного кабельного подключения.

Основные характеристики 2РМ22КПН10Ш1А1

Параметр	Значение
Тип изделия	Кабельная вилка
Серия	2РМ22
Количество контактов	10
Тип контактов	Штыревые
Диаметр контактов	1,0 мм
Номинальный ток на один контакт	До 7 А
Суммарная токовая нагрузка	До 58 А
Рабочее напряжение	До 560 В
Рабочая частота переменного тока	До 3 МГц
Сопротивление контакта	Не более 5 мОм
Сопротивление изоляции	Не менее 5000 МОм
Электрическая прочность изоляции	1850 В
Ёмкость между контактами	Не более 6 пФ
Способ монтажа	Пайка
Тип сочленения	Резьбовой
Длина патрубка	55,5 мм
Максимальная масса	25 г

Особенности применения

Десятиконтактная компоновка позволяет передавать питание, управляющие сигналы и дискретные цепи через одно разъёмное соединение. Контактные хвостовики рассчитаны на пайку проводников сечением до 0,5 мм², поэтому 2РМ22КПН10Ш1А1 хорошо подходит для внутренней разводки электрических устройств, приборных панелей и модульных систем.

Разъём предназначен для работы в цепях постоянного и переменного тока. Он может использоваться в оборудовании, где требуется периодическое отключение кабельных линий без демонтажа проводки: при техническом обслуживании, замене функциональных модулей, диагностике или транспортировке аппаратуры.

Устойчивость к условиям эксплуатации

Серия 2РМ рассчитана на работу при температуре окружающей среды от −60 до +100 °C . Для разъёмов данного типа указываются вибрационная стойкость в диапазоне 1–5000 Гц, допустимая влажность до 98% при +40 °C, минимальная наработка 1000 часов и ресурс до 500 циклов сочленения и расчленения.

Такие параметры делают 2РМ22КПН10Ш1А1 применимым в промышленной автоматике, электроизмерительной технике, системах управления, испытательных стендах, транспортном и специальном оборудовании — везде, где важны стабильность контакта, механическая фиксация и удобство обслуживания соединений.

Итог

Разъём 2РМ22КПН10Ш1А1 сочетает 10 штыревых контактов, резьбовую фиксацию, кабельное исполнение с прямым патрубком и электрические параметры до 560 В и 7 А на контакт. При выборе ответной части важно проверить совпадение контактной схемы, ключевания, исполнения корпуса, вида кабеля и требований конкретной конструкторской документации.
