Назначение изделия

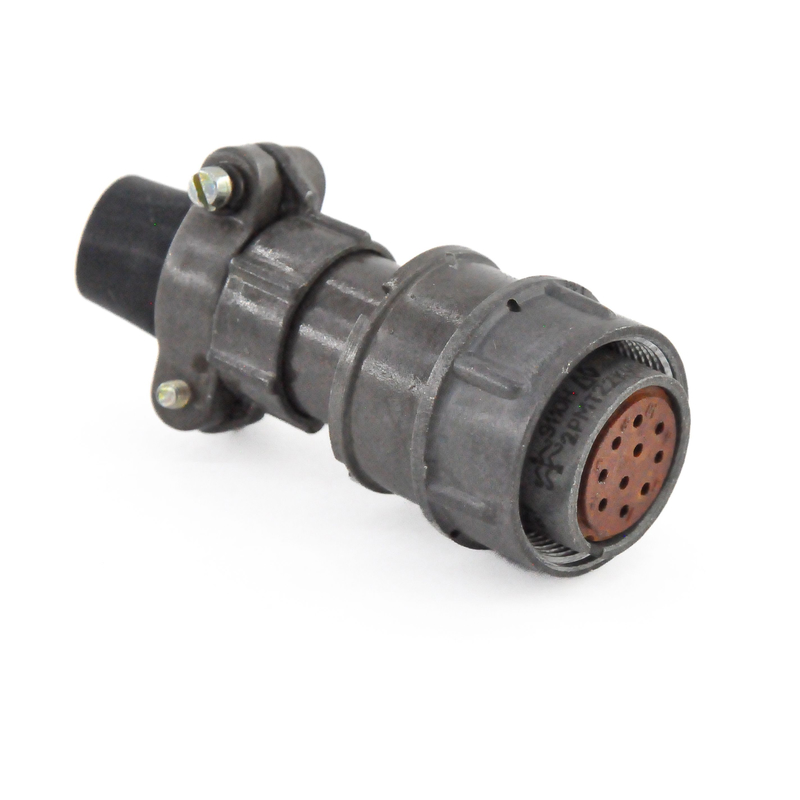

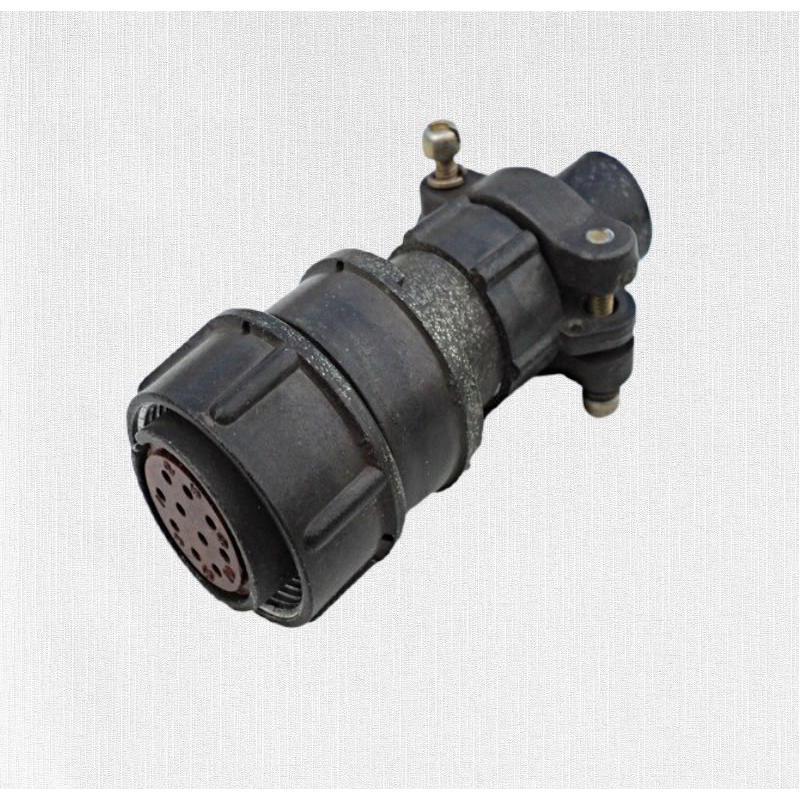

Кабельная розетка 2РМ22КПН10Г1В1В относится к серии цилиндрических низкочастотных негерметичных соединителей 2РМ. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока в составе промышленного оборудования, контрольно-измерительной аппаратуры, стендового и лабораторного оснащения. Соединитель обеспечивает разъёмное соединение кабельной линии с ответной частью, закреплённой на корпусе прибора или устройства.

Розетка ориентирована на применение в условиях объёмного монтажа с пайкой проводников. Конструкция корпуса допускает фиксацию на неэкранированном кабеле и предусматривает резьбовое соединение с ответной вилкой. Благодаря сочетанию рабочих температур, стойкости к вибрации и стабильным электрическим параметрам изделие подходит для использования в системах, где требуется многократное сочленение и расчленение цепи без потери качества контакта.

Подтверждённые технические особенности

Электрические и механические характеристики разъёма определены конструкцией серии 2РМ22 и подтверждаются типовыми параметрами, заявленными для данного исполнения.

Электрические параметры

• Количество контактов: 10
• Диаметр контактов: 1,0 мм
• Максимальный ток на один контакт: до 7 А
• Суммарная токовая нагрузка: до 58 А
• Рабочее напряжение: до 560 В
• Сопротивление контакта: не более 0,005 Ом
• Сопротивление изоляции: не менее 5000 МОм
• Электрическая прочность изоляции: 1850 В

Механические и эксплуатационные параметры

• Посадочный диаметр корпуса: 22 мм
• Тип патрубка: прямой
• Сечение подсоединяемого провода: не более 0,5 мм²
• Усилие расчленения: до 117,7 Н
• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: от 15 до 25 лет
• Способ монтажа: пайка

Климатическая и механическая стойкость

Изделие сохраняет работоспособность в диапазоне температур от минус 60°C до плюс 100°C. С учётом перегрева контактов допустимая температура может достигать плюс 180°C. Теплостойкость корпуса составляет до 100°C.

Разъём выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц. Работоспособность сохраняется при пониженном атмосферном давлении вплоть до 10 в минус двенадцатой степени миллиметра ртутного столба.

Применение и особенности монтажа

Соединитель 2РМ22КПН10Г1В1В применяется в низкочастотных цепях, где не требуется герметизация места соединения. Изделие рассчитано на работу с неэкранированным кабелем и фиксируется резьбовым соединением, что обеспечивает надёжное удержание ответной части при вибрации и механических воздействиях.

Монтаж выполняется методом пайки проводников к контактам. Конструкция прямого патрубка упрощает ввод кабеля и размещение разъёма в ограниченном пространстве. Диаметр контактов 1,0 мм и допустимое сечение провода до 0,5 мм² определяют совместимость изделия с кабельной продукцией соответствующего типоразмера.

Соединитель ориентирован на использование в составе стационарного и подвижного оборудования, контрольно-измерительных систем, испытательных стендов и промышленных установок, где требуется регулярное подключение и отключение внешних цепей. Количество циклов сочленения-расчленения, составляющее 500, позволяет применять розетку в условиях периодического обслуживания и перенастройки аппаратуры.

Электрическая прочность изоляции 1850 В обеспечивает устойчивую работу при коммутации цепей с напряжением до 560 В. Высокое сопротивление изоляции не менее 5000 МОм снижает токи утечки и поддерживает стабильность сигнала в низкочастотных линиях. Низкое переходное сопротивление контакта не более 0,005 Ом уменьшает нагрев и потери в точке соединения при токах до 7 А на контакт.

Разъём сохраняет характеристики при длительном хранении. Заявленный срок сохраняемости от 15 до 25 лет позволяет формировать резервный фонд изделий без риска ухудшения контактных свойств. Минимальная наработка в 1000 часов подтверждает пригодность розетки для продолжительной эксплуатации в промышленных условиях.
